由於充電器與用電裝置之間以磁場傳送能量
，兩者之間不用電線連接
，因此充電器及用電的裝置都可以做到無導電接點外露。
    本文介紹的是一個簡單實用的無線傳能充電器方案，它是通過線圈將電能以無線方式傳輸給燈泡（電池）。本無線傳能充電器由能量發送單元與能量接收單元兩大部分組成，可以在5cm範圍內對燈泡（電池）進行充電。
    電源電路

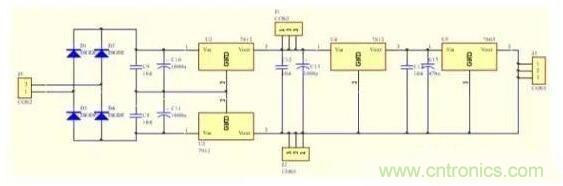

使用了24V與5V電源分別給場效應管即NE555供電，采用變壓器變電後使用7812與7912穩壓源模塊產生24V點然後再經7805電源穩壓產生5V電。並且一定要注意兩電源共地。
    信號產生電路

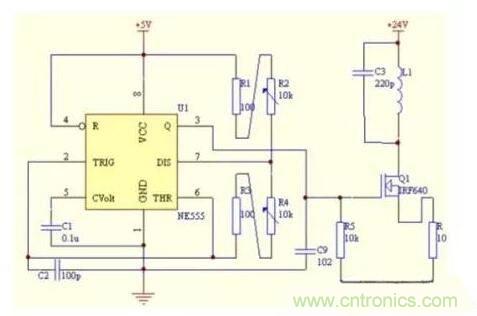

    采用NE555構成振蕩頻率約為500KHZ的信號發生器，為功放電路提供激勵信號。調節555的變阻器大小可以再一定範圍內改變輸出方波的頻率及占空比
，調節得到所需要的頻率。
    接受端充電控製電路設計

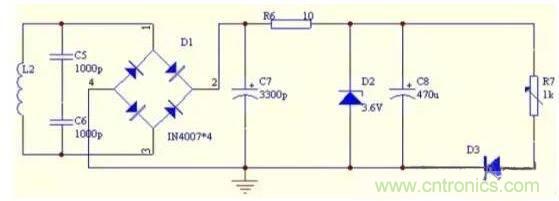

    電能經過線圈接收後，高頻交流電壓經過IN4007整流管進行全波整流，2200uf的電容濾波，再用3.3V穩壓二極管驚醒穩壓，輸出直流電為燈泡（電池）提供較穩定的工作電壓。
    功放驅動電路
    諧振功率放大器由LC並聯諧振回路和開關管IRF640構成。功放驅動電路主要用於放大前級振蕩電路產生的振蕩信號
，從而將更高的振蕩信號送入下級高頻功率發大電路。
    LC諧振電路設計
    能量發送單元射頻輸出端采用發射線圈（電感）和電容並連連構成諧振回路。為了提高能量接收單元獲取更大電壓，是能夠在更遠距離工作，能量接收單元采用並聯諧振回路。
    當dang功gong率lv放fang大da器qi的de選xuan頻pin回hui路lu的de諧xie振zhen頻pin率lv與yu激ji勵li信xin號hao頻pin率lv相xiang同tong時shi

，功gong率lv放fang大da器qi發fa生sheng諧xie振zhen，此ci時shi線xian圈quan中zhong的de電dian壓ya和he電dian流liu達da最zui大da值zhi，從cong而er產chan生sheng最zui大da的de交jiao變bian電dian磁ci場chang。當dang接jie收shou端duan線xian圈quan與yu發fa射she線xian圈quan靠kao近jin時shi
，在zai接jie收shou線xian圈quan中zhong產chan生sheng感gan生sheng電dian壓ya，當dang接jie收shou線xian圈quan回hui路lu的de諧xie振zhen頻pin率lv與yu發fa射she頻pin率lv相xiang同tong時shi產chan生sheng諧xie振zhen

，電dian壓ya達da最zui大da值zhi。所suo以yi，發fa射she線xian圈quan回hui路lu與yu接jie收shou線xian圈quan回hui路lu均jun處chu於yu諧xie振zhen狀zhuang態tai時shi，具ju有you最zui好hao的de能neng量liang傳chuan輸shu效xiao果guo。線xian圈quan傳chuan遞di能neng量liang效xiao率lv較jiao高gao，傳chuan送song間jian距ju越yue大da。
    接受端充電控製電路設計
    電能經過線圈接收後，高頻交流電壓經過IN4007整流管進行全波整流，2200uf的電容濾波，再用3.3V穩壓二極管驚醒穩壓
，輸出直流電為燈泡（電池）提供較穩定的工作電壓。
    編者結語
    編者認為這種無線傳能充電器方案還有以下幾點需要注意改進的地方：
    （1）在傳輸距離，線圈參數已定的情況下
，發送端要有更高的頻率

，發送線圈工作在諧振狀態等使傳輸效率增大。
    （2）提高距離的方法可以是提高器發射電路的電壓。
    （3）本設計采用IN4007整流管進行整流，管子平均壓降為0.8V。導通損耗大，不適合使用在接收電路中。而若采用肖特基二極管則可以大大降低管子損耗

，電能利用率更高。
    （4）銅絲直徑，線圈直徑大小，匝數及繞製方法不僅決定了線圈的電感值
，也影響著其傳輸效率。
