此ci外wai
，很hen多duo這zhe樣yang的de應ying用yong都dou有you很hen嚴yan格ge的de功gong率lv預yu算suan

，因yin為wei它ta們men采cai用yong電dian池chi供gong電dian
，或huo者zhe無wu法fa耐nai受shou自zi身shen電dian子zi元yuan件jian發fa熱re導dao致zhi的de額e外wai升sheng溫wen。因yin此ci
，需xu要yao用yong到dao可ke以yi在zai溫wen度du範fan圍wei內nei保bao持chi高gao精jing度du，並bing且qie可ke以yi輕qing鬆song用yong於yu各ge種zhong場chang景jing的de低di功gong耗hao模mo數shu轉zhuan換huan器qi (ADC) 信號鏈。這類信號鏈見圖1
；該圖描繪了一個井下鑽探儀器。



雖然額定溫度為175°C的商用IC數shu量liang依yi然ran較jiao少shao
，但dan近jin年nian來lai這zhe一yi數shu量liang正zheng在zai增zeng加jia
，尤you其qi是shi諸zhu如ru信xin號hao調tiao理li和he數shu據ju轉zhuan換huan等deng核he心xin功gong能neng。這zhe便bian促cu使shi電dian子zi工gong程cheng師shi快kuai速su可ke靠kao地di設she計ji用yong於yu高gao溫wen應ying用yong的de產chan品pin，並bing完wan成cheng過guo去qu無wu法fa實shi現xian的de性xing能neng。雖sui然ran很hen多duo這zhe類leiIC在溫度範圍內具有良好的特性化

，但也僅限於該器件的功能。顯然，這些元件缺少電路級信息，使其無法在現實係統中實現最佳性能。



本文中，我們提供了一個新的高溫數據采集參考設計，該設計在室溫至175°C溫度範圍內進行特征化。該電路旨在提供一個完整的數據采集電路構建塊，可獲取模擬傳感器輸入、對其進行調理，並將其特征化為SPI串行數據流。該設計功能非常豐富
，可用作單通道應用，也可擴展為多通道同步采樣應用。由於認識到低功耗的重要性，該ADC的功耗與采樣速率成線性比例關係。該ADC還hai可ke由you基ji準zhun電dian壓ya源yuan直zhi接jie供gong電dian
，無wu需xu額e外wai的de電dian源yuan軌gui，從cong而er不bu存cun在zai功gong率lv轉zhuan換huan相xiang關guan的de低di效xiao率lv。這zhe款kuan參can考kao設she計ji是shi現xian成cheng的de，可ke方fang便bian設she計ji人ren員yuan進jin行xing測ce試shi，包bao含han全quan部bu原yuan理li圖tu
、物料清單、PCB布局圖和測試軟件。

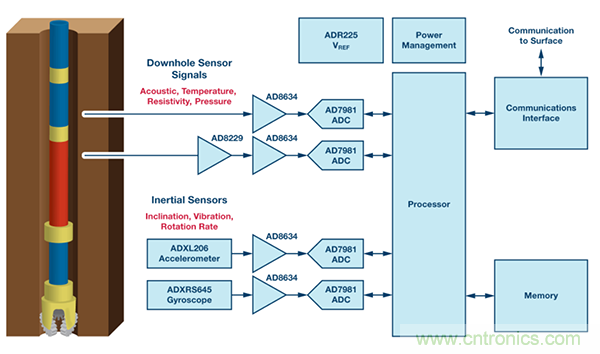

圖1. 井下儀器數據采集信號鏈。

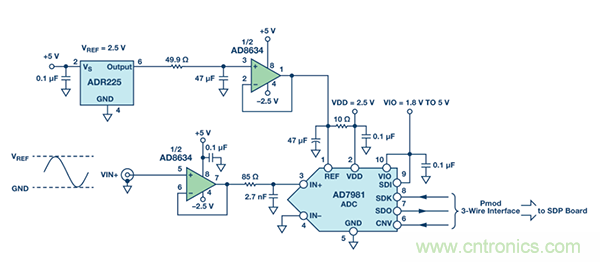

圖2. 數據采集電路簡化原理圖。





圖1所示電路是一個16位、600 kSPS逐次逼近型模數轉換器係統，其所用器件的額定溫度、特性測試溫度和性能保證溫度為175°C。很多惡劣環境應用都采用電池供電，因此該信號鏈針對低功耗而設計，同時仍然保持高性能。



本電路使用低功耗（600 kSPS時為4.65 mW）
、耐高溫PulSAR® ADCAD7981，它直接從耐高溫、低功耗運算放大器AD8634驅動。AD7981 ADC需要2.4 V至5.1 V的外部基準電壓源，本應用選擇的基準電壓源為微功耗2.5 V精密基準源ADR225

，後者也通過了高溫工作認證，並具有非常低的靜態電流（210°C時最大值為60 μA）。本設計中的所有IC封裝都是專門針對高溫環境而設計
，包括單金屬線焊。





本電路的核心是16位
、低功耗、單電源ADC AD7981
，它采用逐次逼近架構
，最高支持600 kSPS的采樣速率。如圖1所示，AD7981使用兩個電源引腳：內核電源 (VDD) 和數字輸入/輸出接口電源 (VIO)。VIO引腳可以與1.8 V至5.0 V的任何邏輯直接接口。VDD和VIO引腳也可以連在一起以節省係統所需的電源數量，並且它們與電源時序無關。圖3給出了連接示意圖。



AD7981在600 kSPS時功耗典型值僅為4.65 mW，並能在兩次轉換之間自動關斷，以節省功耗。因此
，功耗與采樣速率成線性比例關係，使得該ADC對高低采樣速率——甚至低至數Hz——均適合
，並且可實現非常低的功耗
，支持電池供電係統。此外，可以使用過采樣技術來提高低速信號的有效分辨率。

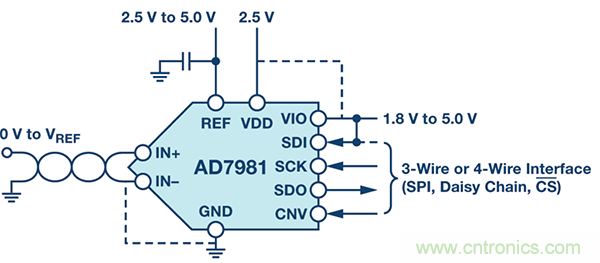

圖3. AD7981應用圖。



AD7981有一個偽差分模擬輸入結構，可對IN+ 與IN− 輸入之間的真差分信號進行采樣
，並抑製這兩個輸入共有的信號。IN+ 輸入支持0 V至VREF的單極性
、單端輸入信號，IN− 輸入的範圍受限，為GND至100 mV。AD7981的偽差分輸入簡化了ADC驅動器要求並降低了功耗。AD7981采用10引腳MSOP封裝，額定溫度為175°C。





AD7981的輸入可直接從低阻抗信號源驅動；然而，高源阻抗會顯著降低性能，尤其是總諧波失真 (THD)。因此，推薦使用ADC驅動器或運算放大器（如AD8634）來驅動AD7981輸入，如圖4所示。在采集時間開始時，開關閉合，容性DAC在ADC輸入端注入一個電壓毛刺（反衝）。ADC驅動器幫助此反衝穩定下來，並將其與信號源相隔離。



低功耗（1 mA/放大器）雙通道精密運算放大器AD8634適合此任務，因為其出色的直流和交流特性對傳感器信號調理和信號鏈的其他部分非常有利。雖然AD8634具有軌到軌輸出，但輸入要求從正供電軌到負供電軌具有300 mV裕量。這就使得負電源成為必要，所選負電源為 –2.5 V。AD8634提供額定溫度為175°C的8引腳SOIC封裝和額定溫度為210°C的8引腳FLATPACK封裝。

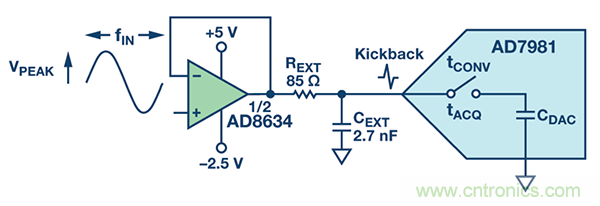

圖4. ADC前端放大器電路。



ADC驅動器與AD7981之間的RC濾波器衰減AD7981輸入端注入的反衝，並限製進入此輸入端的噪聲帶寬。不過

，過大的限帶可能會增加建立時間和失真。因此
，為該濾波器找到最優RC值很重要。其計算主要基於輸入頻率和吞吐速率。



由AD7981數據手冊可知，內部采樣電容CIN = 30 pF且tCONV = 900 ns，因此正如所描述的，對於10 kHz輸入信號而言，假定ADC工作在600 kSPS且CEXT = 2.7 nF，則用於2.5 V基準電壓源的電壓步進為：





因此
，在16位處建立至½ LSB所需的時間常數數量為：





AD7981的采集時間為：





通過下式可計算RC濾波器的帶寬：





這是一個理論值
，其一階近似應當在實驗室中進行驗證。通過測試可知最優值為REXT = 85 Ω和CEXT = 2.7 nF (f–3dB = 693.48 kHz)，此時在高達175°C的擴展溫度範圍內具有出色的性能。



在參考設計中，ADC驅動器采用單位增益緩衝器配置。增加ADC驅動器增益會降低驅動器帶寬，延長建立時間。這種情況下可能需要降低ADC吞吐速率
，或者在增益級之後再使用一個緩衝器作為驅動器。





ADR225 2.5 V基準電壓源在時210°C僅消耗最大60 μA的靜態電流，並具有典型值40 ppm/°C的超低漂移特性
，因而非常適合用於該低功耗數據采集電路。該器件的初始精度為±0.4%，可在3.3 V至16 V的寬電源範圍內工作。



像其他SAR ADC一樣，AD7981的基準電壓輸入具有動態輸入阻抗，因此必須利用低阻抗源驅動，REF引腳與GND之間應有效去耦，如圖5所示。除了ADC驅動器應用，AD8634同樣適合用作基準電壓緩衝器。



使用基準電壓緩衝器的另一個好處是
，基準電壓輸出端噪聲可通過增加一個低通RC濾波器來進一步降低，如圖5所示。在該電路中，49.9 Ω電阻和47 μF電容提供大約67 Hz的截止頻率。



圖5. SAR ADC基準電壓緩衝器和RC濾波器。



轉換期間，AD7981基準電壓輸入端可能出現高達2.5 mA的(de)電(dian)流(liu)尖(jian)峰(feng)。在(zai)盡(jin)可(ke)能(neng)靠(kao)近(jin)基(ji)準(zhun)電(dian)壓(ya)輸(shu)入(ru)端(duan)的(de)地(di)方(fang)放(fang)置(zhi)一(yi)個(ge)大(da)容(rong)值(zhi)儲(chu)能(neng)電(dian)容(rong)
，以(yi)便(bian)提(ti)供(gong)該(gai)電(dian)流(liu)並(bing)使(shi)基(ji)準(zhun)電(dian)壓(ya)輸(shu)入(ru)端(duan)噪(zao)聲(sheng)保(bao)持(chi)較(jiao)低(di)水(shui)平(ping)。一(yi)般(ban)而(er)言(yan)
，采(cai)用(yong)低(di)ESR——10 μF或更高——陶瓷電容，但對於高溫應用來說會有問題，因為缺少可用的高數值、高溫陶瓷電容。因此
，選擇一個低ESR
、47 μF鉭電容
，其對電路性能的影響極小。





AD7981提供一個兼容SPI、QSPI和其他數字主機的靈活串行數字接口。該接口既可配置為簡單的3線模式以實現最少的I/O數

，也可配置為4線模式以提供菊花鏈回讀和繁忙指示選項。4線模式還支持CNV（轉換輸入）的獨立回讀時序，使得多個轉換器可實現同步采樣。



本參考設計使用的PMOD兼容接口實現了簡單的3線模式
，SDI接高電平VIO。VIO電壓是由SDP-PMOD轉接板從外部提供。轉接板將參考設計板與ADI係統開發平台 (SDP) 板相連，並可通過USB連接PC
，以便運行軟件、評估性能。





本參考設計的 +5 V和 −2.5 V供電軌需要外部低噪聲電源。由於AD7981是低功耗器件

，因此可通過基準電壓緩衝器直接供電。這樣便不再需要額外的供電軌——節省電源和電路板空間。通過基準電壓緩衝器為ADC供電的正確配置如圖6所示。如果邏輯電平兼容，那麼還可以使用VIO。就參考設計板而言，VIO通過PMOD兼容接口由外部供電
，以實現最高的靈活性。

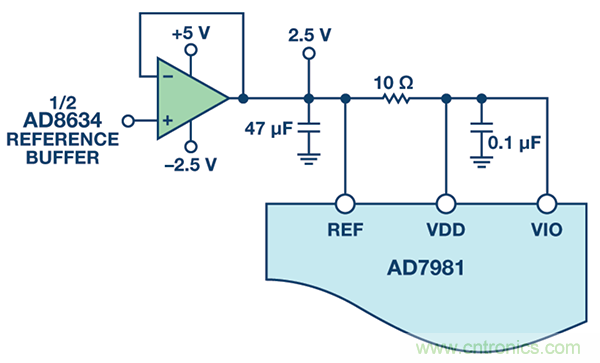

圖6. 從基準電壓緩衝器為ADC供電。



175°C時
，整個數據采集解決方案的典型總功耗可計算如下：



ADR225: 30 µA × 5 V = 0.15 mW



AD8634：（1 mA × 2個放大器）× 7.5 V = 15 mW



AD7981: 4.65 mW @ 600 kSPS



總功耗 = 19.8 mW





ADI公司高溫係列中的器件要經曆特殊的工藝流程，包括設計、特性測試、可靠性認證和生產測試。專門針對極端溫度設計特殊封裝是該流程的一部分。本電路中的175°C塑料封裝采用一種特殊材料。



耐高溫封裝的一個主要失效機製是焊線與焊墊界麵失效，尤其是金 (Au) 和鋁 (Al) 混合時（塑料封裝通常如此）。高溫會加速AuAl金屬間化合物的生長。正是這些金屬間化合物引起焊接失效，如易脆焊接和空洞等，這些故障可能在幾百小時之後就會發生
，如圖7所示。

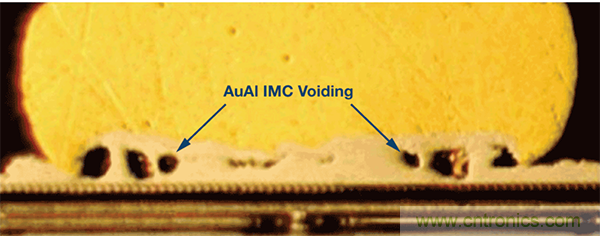

圖7. 195°C下500小時後鋁墊上的金球焊。



為了避免失效，ADI公司利用焊盤金屬化 (OPM) 工藝產生一個金焊墊表麵以供金焊線連接。這種單金屬係統不會形成金屬間化合物，經過195°C
、6000小時的浸泡式認證測試，已被證明非常可靠，如圖8所示。

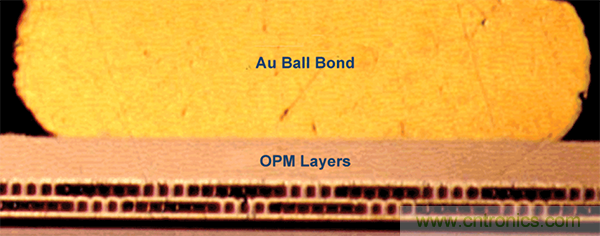

圖8. 195°C下6000小時後OPM墊上的金球焊。



雖然ADI公司已證明焊接在195°C時仍然可靠
，但受限於塑封材料的玻璃轉化溫度，塑料封裝的額定最高工作溫度僅為175°C。除了本電路所用的額定175°C產品，還有采用陶瓷FLATPACK封裝的額定210°C型號可用。同時有已知良品裸片 (KGD) 可供需要定製封裝的係統使用。



對於高溫 (HT) 產品
，ADI公司有一套全麵的可靠性認證計劃，包括器件在最高工作溫度下偏置的高溫工作壽命 (HTOL)。數據手冊規定
，HT產品在最高額定溫度下最少可工作1000小時。全麵生產測試是保證每個器件性能的最後一步。ADI高溫係列中的每個器件都在高溫下進行生產測試，確保達到性能要求。





應當選擇耐高溫的無源元件。本設計使用175°C以上的薄膜型低TCR電阻。COG/NPOdianrongrongzhijiaodichangyongyulvboqihequouyingyong，qiwenduxishufeichangpingtan。naigaowentandianrongyoubitaocidianronggengdaderongzhi
，changyongyudianyuanlvbo。bendianlubansuoyongSMA連接器的額定溫度為165°C，因此，在高溫下進行長時間測試時，應當將其移除。同樣

，0.1" 接頭連接器（J2和P3）上的絕緣材料在高溫時隻能持續較短時間
，因而在長時間高溫測試中也應當予以移除。對於生產組裝而言
，有多個供應商提供用於HT額定連接器的多個選項

，比如Micro-D類連接器。





在本電路的PCB設計中，模擬信號和數字接口位於ADC的相對兩側

，ADC IC之下或模擬信號路徑附近無開關信號。這種設計可以最大程度地降低耦合到ADC芯片和輔助模擬信號鏈中的噪聲。AD7981的所有模擬信號位於左側，所有數字信號位於右側

，這種引腳排列可以簡化設計。基準電壓輸入REF具有動態輸入阻抗
，應當用極小的寄生電感去耦，為此須將基準電壓去耦電容放在盡量靠近REF和GND引yin腳jiao的de地di方fang，並bing用yong低di阻zu抗kang的de寬kuan走zou線xian連lian接jie該gai引yin腳jiao。本ben電dian路lu板ban的de元yuan器qi件jian故gu意yi全quan都dou放fang在zai正zheng麵mian，以yi方fang便bian從cong背bei麵mian加jia熱re進jin行xing溫wen度du測ce試shi。完wan整zheng的de組zu件jian如ru圖tu9所示。關於其它布局布線建議
，參見AD7981數據手冊。

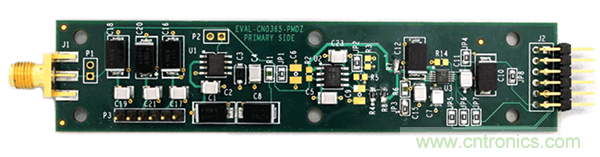

圖9. 參考設計電路組件。



針對高溫電路
，應當采用特殊電路材料和裝配技術來確保可靠性。FR4是PCB疊層常用的材料
，但商用FR4的典型玻璃轉化溫度約為140°C。超過140°C時
，PCB便開始破裂、分層，並對元器件造成壓力。高溫裝配廣泛使用的替代材料是聚酰亞胺，其典型玻璃轉化溫度大於240°C。本設計使用4層聚酰亞胺PCB。



PCBbiaomianyexuyaozhuyi
，tebieshipeihehanxidehanliaoshiyongshi，yinweizhezhonghanliaoyiyuyutongzouxianxingchengtongjinshujianhuahewu。changchangcaiyongniejinbiaomianchuli，qizhongnietigongyigebilei，jinzeweijietouhanjietigongyigelianghaodebiaomian。ciwai，yingdangshiyonggaorongdianhanliao

，rongdianyuxitongzuigaogongzuowenduzhijianyingyouheshideyuliang。benzhuangpeixuanzeSAC305無鉛焊料，其熔點為217°C，相對於175°C的最高工作溫度有42°C的裕量。





采用 1 kHz 輸入正弦信號和 5 V 基準電壓時
，AD7981 的額定 SNR 典型值為 91 dB。然而，當使用較低基準電壓（比如 2.5 V，低功耗/低電壓係統常常如此）
，SNR 性能會有所下降。我們可以根據電路中使用的元件規格計算理論 SNR。由 AD8634 放大器數據手冊可知
，其輸入電壓噪聲密度為4.2 nV/Hz，電流噪聲密度為 0.6 pA/Hz。由於緩衝器配置中的 AD8634 噪聲增益為 1
，並且假定電流噪聲計算時可忽略串聯輸入電阻，則 AD8634 的等效輸出噪聲貢獻為：





RC濾波器之後的ADC輸入端總積分噪聲為：





AD7981的均方根噪聲可根據數據手冊中的2.5 V基準電壓源典型信噪比（SNR，86 dB）計算得到。





整個數據采集係統的總均方根噪聲可通過AD8634和AD7981噪聲源的方和根 (RSS) 計算：





因此，室溫 (25°C) 時的數據采集係統理論SNR可根據下式近似計算：







電路的交流性能在25°C至185°C溫度範圍內進行評估。使用低失真信號發生器對性能進行特性化很重要。本測試使用Audio Precision SYS-2522。為了便於在烤箱中測試
，使用了延長線，以便僅有參考設計電路暴露在高溫下。測試設置的功能框圖如圖10所示。

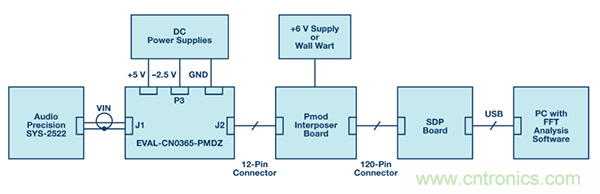

圖10. 特性測試設置。



由前文設置中的計算可知
，室溫下我們期望能達到大約86 dB的SNR。該值與我們在室溫下測出的86.2 dB SNR相當，如圖11中的FFT摘要所示。

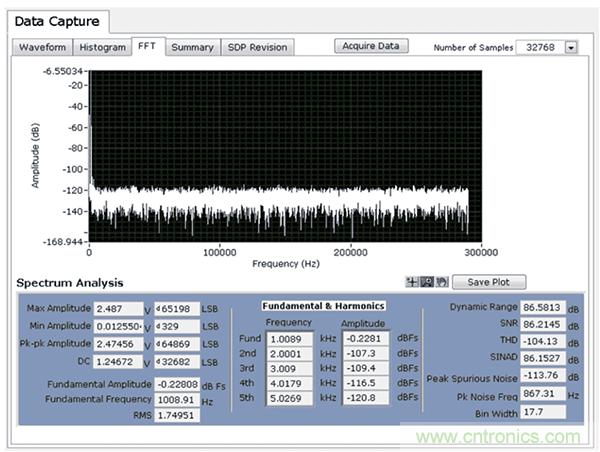

圖11. 1 kHz輸入信號音
、580 kSPS、25℃時的交流性能。



評估電路溫度性能時
，175°C時的SNR性能僅降低至約84 dB，如圖12所示。THD仍然優於 −100 dB
，如圖13所示。本電路在175°C時的FFT摘要如圖14所示。

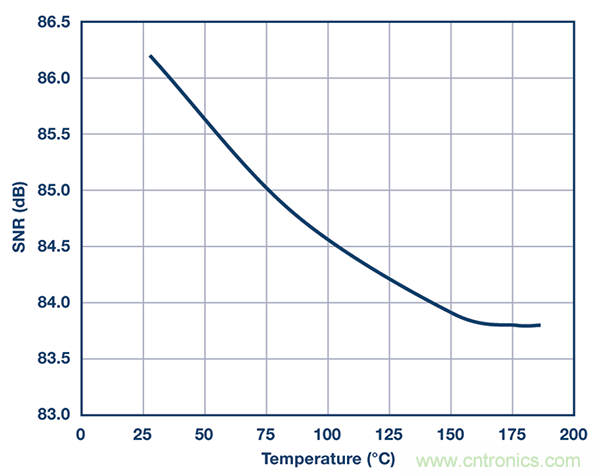

圖12. SNR隨溫度的變化（1 kHz輸入信號音、580 kSPS）。

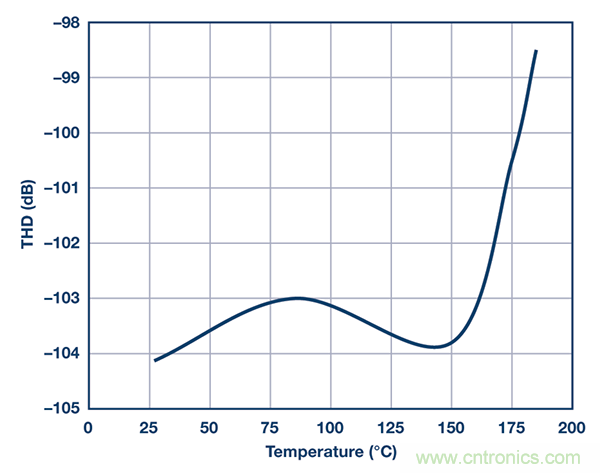

圖13. THD隨溫度的變化（1 kHz輸入信號音、580 kSPS）。

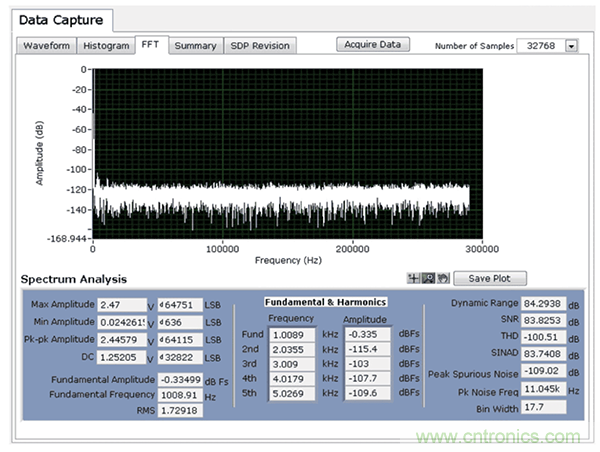

圖14. 1 kHz輸入信號音、580 kSPS
、175℃時的交流性能。





本文中，我們提供了一個新的高溫數據采集參考設計

，表述了室溫至175°C溫度範圍內的特性。該電路是一個完整的低功耗 (
