suizhedianzixingyedefazhan，duidianyuandeyaoqiuyuelaiyuegao


，tijigengxiao，kekaoxinggenggao
，dianyuanmokuaizuoweijichengqijianyingyunersheng。qijuyougelizuoyong，kangganraonengliqiang，zidaibaohugongneng，bianyuhouqixitongjichengdengyoudianbeiyuelaiyueguangfandeyingyong。



但是在選擇合適的模塊時，經常會碰到一個參數“隔離電壓”，隔離電壓越高，模塊的價格就越貴
，那麼就會好奇了，什麼是隔離電壓，該選擇什麼等級的合適呢？



電源的隔離耐壓在GB-4943國標中又叫抗電強度
，這個GB-4943標準就是我們常說的信息類設備的安全標準，就是為了防止人員受到物理和電氣傷害的國家標準，其中包括避免人受到電擊傷害、物理傷害
、爆炸等傷害。如下圖1為隔離電源結構圖。

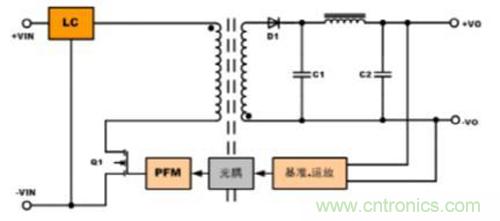

圖1.隔離電源結構圖



作為模塊電源的重要指標，標準中也規定了隔離耐壓相關測試方法
，簡單的測試時一般采用等電位連接測試，連接示意圖如下：

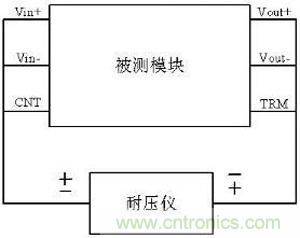

圖2.隔離耐壓測試示意圖



測試方法：



1.將耐壓計的電壓設為規定的耐壓值
，電流設為規定的漏電流值，時間設為規定的測試時間值
；



2.操作耐壓計開始測試
，開始加壓，在規定的測試時間內，模塊應無擊穿，無飛弧現象。



注意在測試時焊接電源模塊要選取合適的溫度
，避免反複焊接，損壞電源模塊。

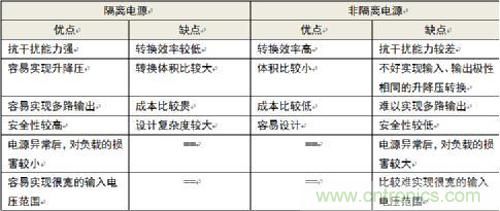

表1.隔離電源與非隔離電源優缺點



通過了解隔離與非隔離電源的優缺點可知，它們各有優勢，對於一些常用的嵌入式供電選擇，我們可遵循以下判斷條件：



1.係統前級的電源，為提高抗幹擾性能，保證可靠性，一般用隔離電源；



2.電路板內的IC或部分電路供電，從性價比和體積出發
，優先選用非隔離的方案；



3.對於遠程工業通信的供電


，為有效降低地電勢差和導線耦合幹擾的影響，一般用隔離電源為每個通信節點單獨供電；



4.對於采用電池供電，對續航力要求嚴苛的場合
，采用非隔離供電

；



5.對安全有要求的場合
，如需接市電的AC-DC，或醫療用的電源，為保證人身的安全
，必須用隔離電源
，有些場合還必須用加強隔離的電源。



yibanchangheshiyongduimokuaidianyuangelidianyayaoqiubushihengao，danshigenggaodegelidianyakeyibaozhengmokuaidianyuanjuyougengxiaodeloudianliu
，genggaodeanquanxinghekekaoxing，bingqieEMC特性也更好一些，因此目前業界普遍的隔離電壓水平為1500VDC以上。
