調整管工作在線性狀態下，可這麼來理解：RW（見下麵的分析）是連續可變的
，亦即是線性的。而在開關電源中則不一樣
，開關管（在開關電源中
，我們一般把調整管叫做開關管）是工作在開、關兩種狀態下的：開——電阻很小
；關——電阻很大。工作在開關狀態下的管子顯然不是線性狀態。



線性穩壓電源是比較早使用的一類直流穩壓電源。線性穩壓直流電源的特點是：輸出電壓比輸入電壓低；反應速度快，輸出紋波較小
；工作產生的噪聲低;效率較低（現在經常看的LDO就是為了解決效率問題而出現的）

；發熱量大（尤其是大功率電源），間接地給係統增加熱噪聲。

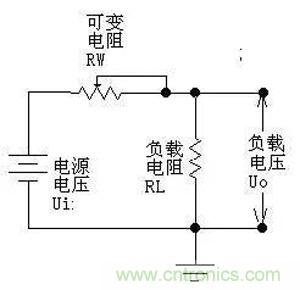

工作原理：我們先用下圖來說明線性穩壓電源調節電壓的原理。



如下圖所示
，可變電阻RW跟負載電阻RL組成一個分壓電路，輸出電壓為：

Uo=Ui×RL/（RW+RL）
，因此通過調節RW的大小
，即可改變輸出電壓的大小。請注意，在這個式子裏，如果我們隻看可調電阻RW的值變化，Uo的輸出並不是線性的，但如果把RW和RL一起看
，則是線性的。還要注意，我們這個圖並沒有將RW的引出端畫成連到左邊，而畫在右邊。雖然這從公式上看並沒有什麼區別，但畫在右邊
，卻正好反映了“采樣”和“反饋”的概念----實際中的電源，絕大部分都是工作在采樣和反饋的模式下的
，使用前饋方法很少
，或就是用了
，也隻是輔助方法而已。



讓我們繼續：如果我們用一個三極管或者場效應管
，來代替圖中的可變阻器，並通過檢測輸出電壓的大小，來控製這個“變阻器”zuzhidedaxiao

，shishuchudianyabaochihengding

，zheyangwomenjiushixianlewenyademude。zhegesanjiguanhuozhechangxiaoyingguanshiyonglaitiaozhengdianyashuchudaxiaode，suoyijiaozuotiaozhengguan。



像圖1所(suo)示(shi)的(de)那(na)樣(yang)，由(you)於(yu)調(tiao)整(zheng)管(guan)串(chuan)聯(lian)在(zai)電(dian)源(yuan)跟(gen)負(fu)載(zai)之(zhi)間(jian)，所(suo)以(yi)叫(jiao)做(zuo)串(chuan)聯(lian)型(xing)穩(wen)壓(ya)電(dian)源(yuan)。相(xiang)應(ying)的(de)，還(hai)有(you)並(bing)聯(lian)型(xing)穩(wen)壓(ya)電(dian)源(yuan)，就(jiu)是(shi)將(jiang)調(tiao)整(zheng)管(guan)跟(gen)負(fu)載(zai)並(bing)聯(lian)來(lai)調(tiao)節(jie)輸(shu)出(chu)電(dian)壓(ya)

，典(dian)型(xing)的(de)基(ji)準(zhun)穩(wen)壓(ya)器(qi)TL431就是一種並聯型穩壓器。所謂並聯的意思，就是象圖2中的穩壓管那樣，通過分流來保證衰減放大管射極電壓的“穩定”，也許這個圖並不能讓你一下子看出它是“並聯”的，但細心一看，確實如此。不過，大家在此還要注意一下：此(ci)處(chu)的(de)穩(wen)壓(ya)管(guan)
，是(shi)利(li)用(yong)它(ta)的(de)非(fei)線(xian)性(xing)區(qu)工(gong)作(zuo)的(de)，因(yin)此(ci)，如(ru)果(guo)認(ren)為(wei)它(ta)是(shi)一(yi)個(ge)電(dian)源(yuan)，它(ta)也(ye)是(shi)一(yi)個(ge)非(fei)線(xian)性(xing)電(dian)源(yuan)。為(wei)了(le)便(bian)於(yu)大(da)家(jia)理(li)解(jie)，回(hui)頭(tou)我(wo)們(men)找(zhao)一(yi)個(ge)理(li)適(shi)合(he)的(de)圖(tu)來(lai)看(kan)
，直(zhi)到(dao)可(ke)以(yi)簡(jian)明(ming)地(di)看(kan)懂(dong)為(wei)止(zhi)。



youyutiaozhengguanxiangdangyuyigedianzu，dianliuliuguodianzushihuifare，suoyigongzuozaixianxingzhuangtaixiadetiaozhengguan，yibanhuichanshengdaliangdere，daozhixiaolvbugao。zheshixianxingwenyadianyuandeyigezuizhuyaodeyigequedian。xiangyaogengxiangxidelejiexianxingwenyadianyuan
，qingcankanmonidianzixianlujiaokeshu。zheliwomenzhuyaoshibangzhudajialiqingzhexiegainianyijitamenzhijiandeguanxi。





圖1



一般來說，線性穩壓電源由調整管

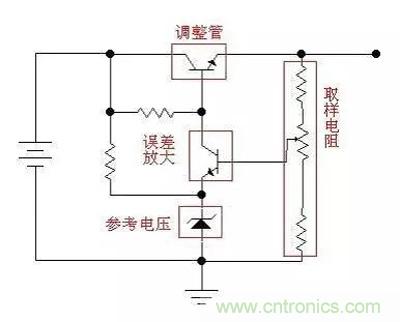

、參考電壓、取樣電路、誤差放大電路等幾個基本部分組成。另外還可能包括一些例如保護電路，啟動電路等部分。下圖是一個比較簡單的線性穩壓電源原理圖（示意圖
，省略了濾波電容等元件），取樣電阻通過取樣輸出電壓，並與參考電壓比較
，比較結果由誤差放大電路放大後，控製調整管的導通程度，使輸出電壓保持穩定。





圖2



常用的線性串聯型穩壓電源芯片有：78XX係列（正電壓型），79XX係列（負電壓型）（實際產品中，XX用數字表示，XX是多少，輸出電壓就是多少。例如7805

，輸出電壓為5V）;LM317（可調正電壓型）
，LM337（可調負電壓型）;1117（低壓差型

，有多種型號，用尾數表示電壓值。如1117-3.3為3.3V，1117-ADJ為可調型）。
