提高電網友好性，優秀逆變器應有的十八般武藝

發布時間：2016-07-15 責任編輯：susan

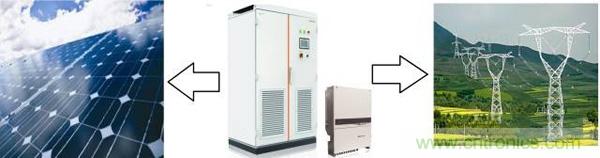

【導讀】逆ni變bian器qi一yi端duan連lian著zhe光guang伏fu係xi統tong，一yi端duan連lian著zhe電dian網wang，是shi連lian接jie光guang伏fu電dian站zhan和he電dian網wang的de橋qiao梁liang，對dui提ti高gao光guang伏fu電dian力li的de電dian網wang友you好hao性xing，起qi著zhe最zui關guan鍵jian的de作zuo用yong，沒mei有you之zhi一yi。然ran而er，逆ni變bian器qi前qian端duan的de光guang伏fu係xi統tong，對dui電dian網wang表biao現xian非fei常chang不bu友you好hao。

一.光伏發電並網係統的特點

　　

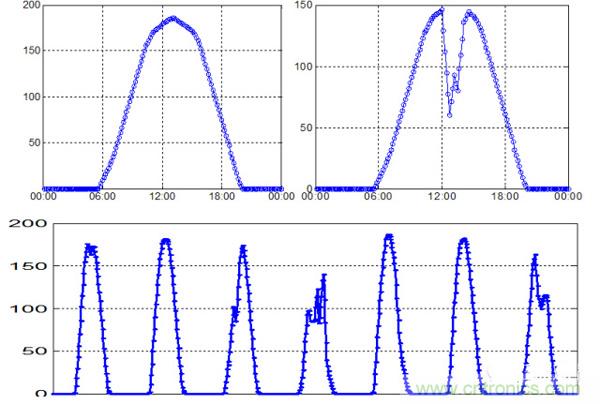

1、間歇性、隨機性、周期性

2、通過電力電子設備並網，無旋轉部件，無慣性

　　

3、集中式與分布式共同發展

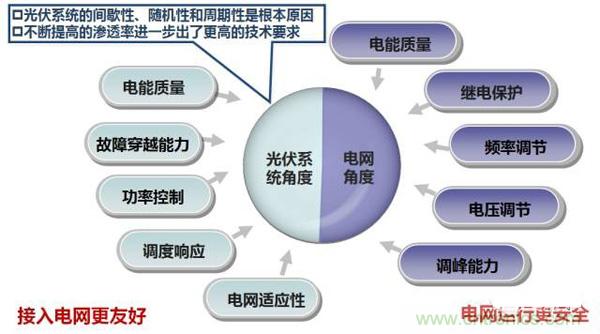

2作為橋梁的逆變器，需要實現的目標

　　

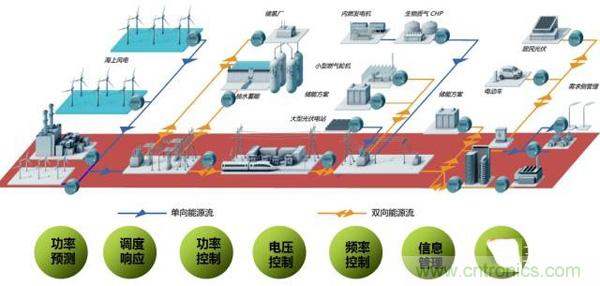

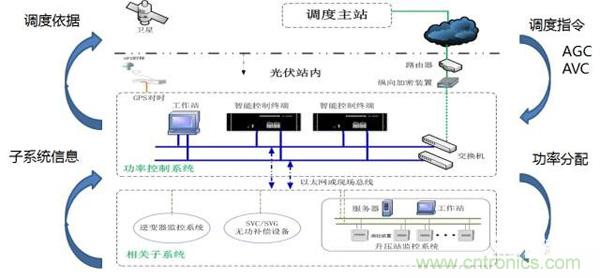

從而使光伏係統更好的融入多能源互聯係統，如下圖。

（上圖來源於：信達證券）

　　

要實現上述目標，一個具有電網友好性的優秀逆變器，應該有哪些優秀的性能呢？

　　

更低的並網電流諧波

更優越的故障穿越能力

更靈活快速的調度響應能力

　　

二、大型光伏電站中逆變器應具有的功能

　　

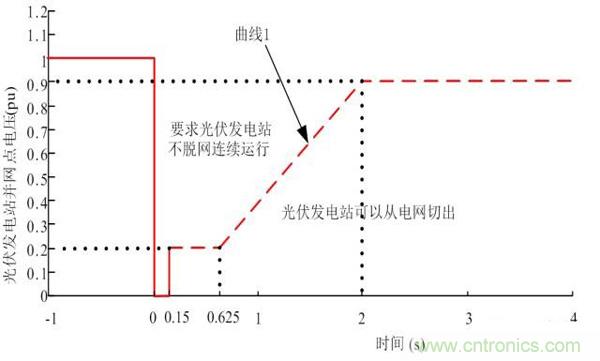

1低電壓和零電壓穿越功能

低電壓穿越2s，零電壓穿越150ms

　　

2有功、無功功率動態調節功能

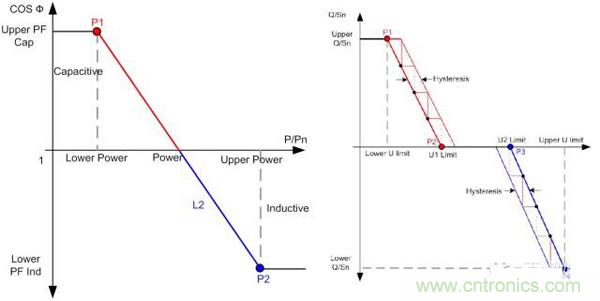

有功、無功功率動態調節功能（Pf，Qt，Q(p)，Q(u)）

　　

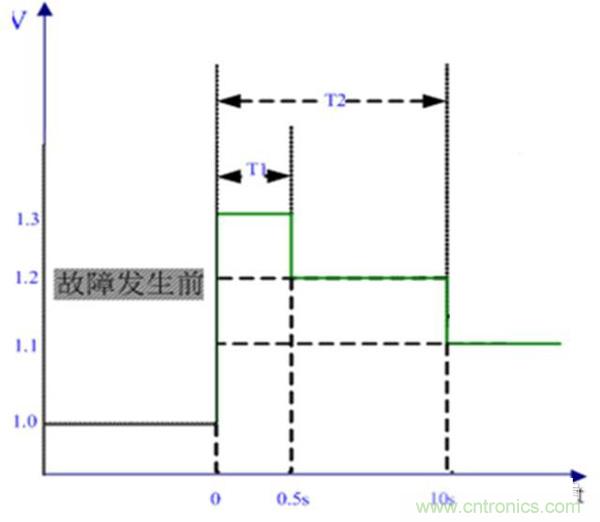

3高電壓穿越功能

1.2pu ≤UT≤1.3pu，應至少持續運行0.5s

　　

4無功動態響應

電流諧波無功動態響應小於30ms

5穩定的故障穿越能力

　　

單個設備或單個發電單元通過低電壓穿越並不代表整個電站可以滿足要求

　　

設備數量越多，相互之間協調越困難，係統風險越大

　　

6低諧波

　　

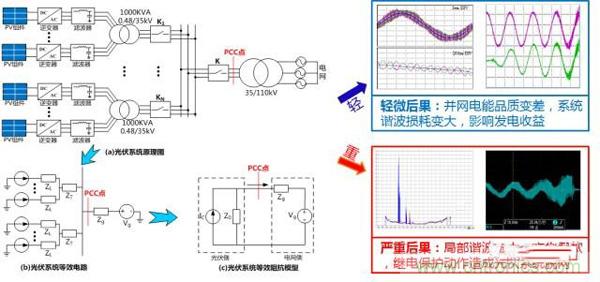

多台逆變器並聯後的諧振現象，特別是弱網區域，風險增大

7智能調度接口，滿足AGC,AVC調度要求

8充分挖掘利用SVG功能

　　

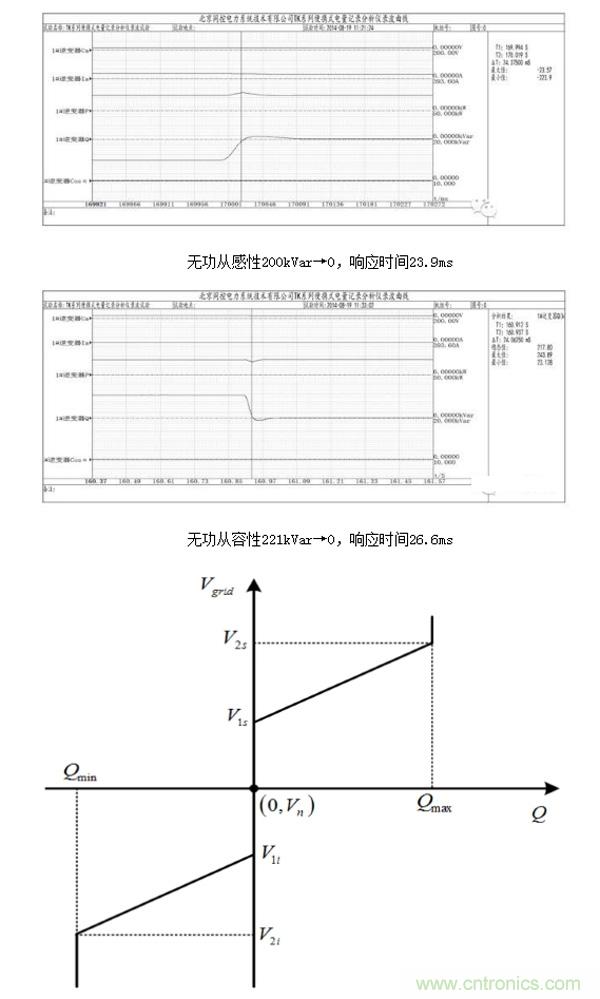

滿足電網30ms快速無功調度響應要求，具備替代SVG的能力

　　

逆變器功率因數-0.9-+0.9之間連續可調，輸出500KW有功時可同時發242kVar無功

逆變器可根據電網電壓，按照Q-U曲線發無功

　　

“自動電壓-無功控製模式”與“調度模式”可選

二、分布式光伏項目中逆變器應具有的功能

　　

1應有無功控製解決方案，不需要額外的SVG設備

　　

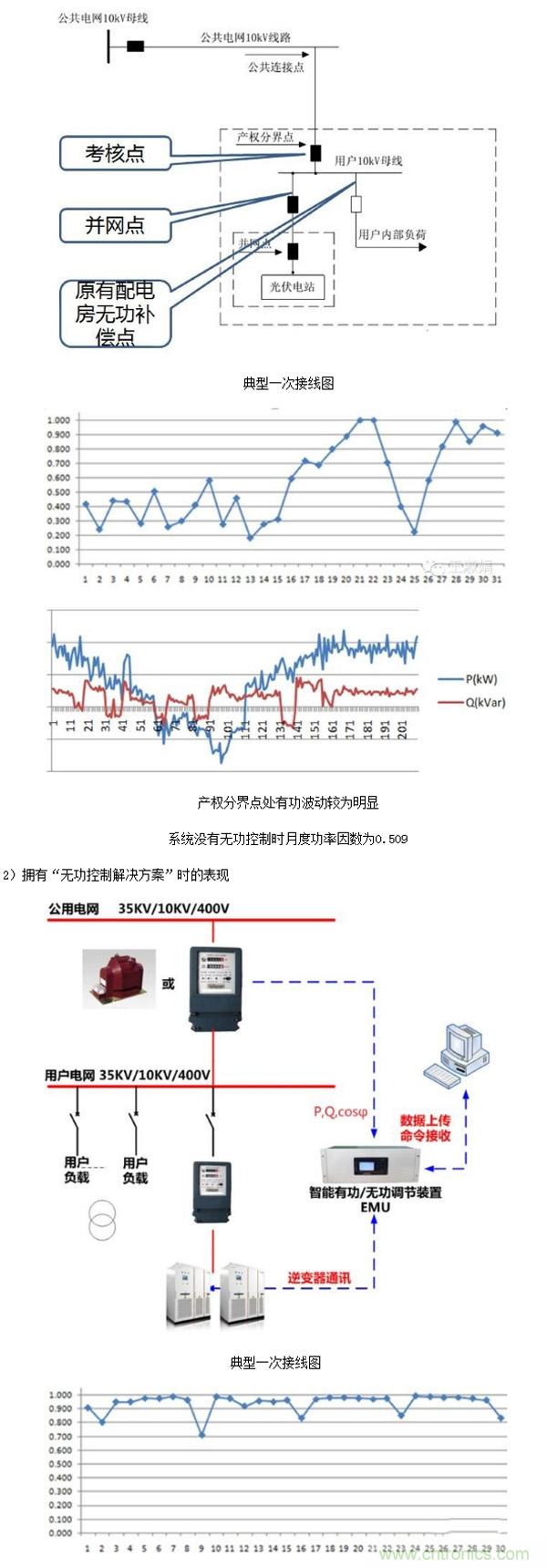

1）沒有“無功控製解決方案”時的表現

　　

分布式光伏係統並網後導致產權分界點功率因數下降

係統增加自動功率因數控製後月度功率因數為0.972
