傳統的軍民用飛機的發動機起動程序控製係統普遍采用機電相結合的方式,由於采用機電式的定時機構去控製相關的繼電器、接觸器以實現發動機起動程序控製,不僅使控製係統的體積增大
、重量加重、耗電多
、可靠性差,而且采用固定接線的硬件設計使係統不具有通用性,更突出的問題是由於機械磨損還會使係統的控製精度逐漸降低。由於PLC把計算機的編程靈活、功能齊全
、應用麵廣等優點與繼電器係統的控製簡單、使用方便、抗幹擾能力強等優點結合起來,而其本身又具有體積小、重量輕
、耗電省等優點,因此,用PLC取代機電式的定時機構來完成發動機的起動程序控製,將極大地改善發動機起動控製係統的性能。

　　

　　

發動機由靜止狀態轉變到能自行發出功率的最低轉速狀態叫發動機的起動。為了使發動機渦輪(轉子)能由靜止狀態柔和地

、無撞擊地轉動起來,定時機構必須對起動機的起動轉矩進行分級調節,使起動機的轉矩逐級增大,並適時地控製對發動機燃燒室進行噴油點火。某型飛機發動機的起動程序控製原理如圖1所示。



圖1.發動機的起動程序控製原理

　　

定時機構的程序控製把起動機的工作過程劃分為以下幾個階段:

　　

第一階段:即按下起動按鈕後的1S~3.6S內,使起動機以複勵狀態且電樞串聯起動降壓電阻工作,起動機轉矩被限製在很小的範圍內,因此,起動機能柔和地通過

　　

傳動裝置帶動發動機渦輪旋轉。

　　

第二階段:即按下起動按鈕後的3.6S~9S內,短接起動降壓電阻,起動機兩端電壓升高,起動機轉矩迅速增大,隨之渦輪轉速迅速上升。

　　

第三階段:即按下起動按鈕後的9S~15S內,起動電源車內的兩組電瓶由並聯轉為串聯,起動機兩端的電壓由28V升高到56V,起動機轉矩急劇增大,從而使渦輪轉速急劇上升。

　　

第四階段:即按下起動按鈕後的15S~22S內,起動機並勵線圈串聯降壓電阻使起動機的激磁磁通減小,反電勢減小,電樞電流增大,轉矩又一次增大,從而使渦輪進一步加速。

　　

　　

1.係統硬件設計及I/O地址的分配

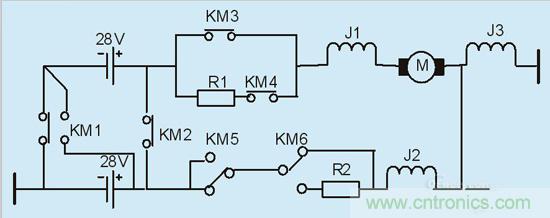

圖2.發動機起動程序電氣控製線路圖

　　

在發動機起動機程序控製係統中PLC采用三菱FX2係列中的FX2N－48MR－001型,該係列PLC可靠性高,抗幹擾能力強,適合於在軍民用飛機上使用,且配置靈活,性價比高[1]。從圖1 中可以看出:為了實現起動機的四個階段控製,自按下起動按鈕起,接觸器KM1、KM2的吸合時間均為9S~21S,KM3為3.6S~22S,KM4為1S~3.6S,KM5為1S~15S,KM6為15S~22S,根據係統的控製要求,PLC控製係統需引入與停止按鈕和起動按鈕分別相對應的兩個輸入繼電器、與四個接觸器和兩個繼電器分別相對應的六個輸出繼電器、yijikongzhishangshusigejiechuqihelianggejidianqifenshiduangongzuodesigetongdianyanshishijianjidianqihelianggeduandianyanshishijianjidianqi。fadongjiqidongchengxudianqikongzhixianlutuhePLC的I/O地址編碼表分別如圖2
、表1所示。

　　

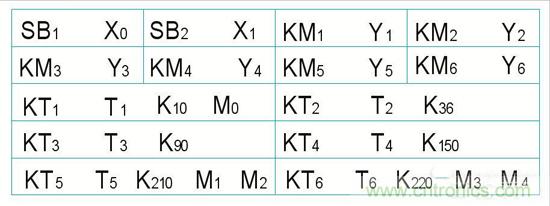

表1.I/O地址編碼表



2.軟件設計

　　

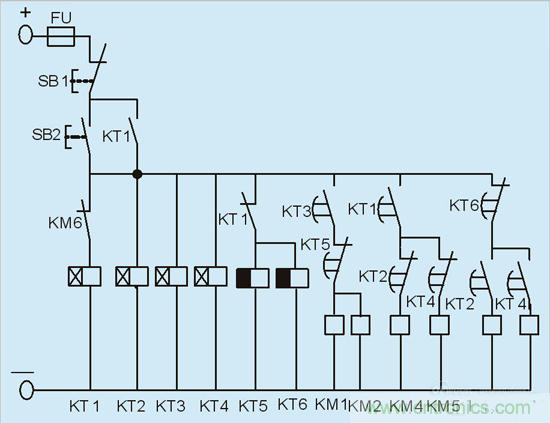

圖3.控製係統梯形圖

　　

軟件設計采用使用最廣泛的PLC梯形圖圖形編程語言。梯形圖與繼電器控製係統的電路圖很相似,直觀易懂,很容易被熟悉電器控製的電氣人員掌握,特別適用於開關量邏輯控製[2]。該控製係統梯形圖如圖3所示。

　　

圖3中:X0
、X1為輸入繼電器;Y1、Y2、Y3、Y4、Y5、Y6為輸出繼電器;T1、T2
、T3、T4為通電延時時間繼電器;T5
、T6為斷電延時時間繼電器;M0、M1
、M2、M3
、M4為中間繼電器。

　　

　　

通過將可編程序控製器應用於發動機起動程序控製係統中,可以極大地改善控製係統的性能,不僅使係統的控製精度提高、抗幹擾能力增強,而且使係統還具有體積小、重量輕、耗電省
、通用性強等優點。
