近jin年nian來lai，能neng量liang密mi度du較jiao高gao的de鋰li離li子zi電dian池chi的de應ying用yong激ji增zeng，這zhe就jiu要yao求qiu鋰li離li子zi電dian池chi必bi須xu符fu合he保bao障zhang人ren身shen財cai產chan安an全quan的de功gong能neng安an全quan標biao準zhun，並bing具ju有you更geng高gao的de可ke靠kao性xing。此ci外wai，雖sui然ran鋰li離li子zi電dian池chi必bi須xu采cai取qu應ying對dui過guo充chong電dian和he過guo放fang電dian的de措cuo施shi
，但dan隨sui著zhe應ying用yong範fan圍wei擴kuo大da，社she會hui要yao求qiu其qi確que保bao更geng高gao的de可ke靠kao性xing，作zuo為wei以yi防fang萬wan一yi的de對dui策ce，使shi用yong二er次ci保bao護huLSI的應用日益增加。



一直以來
，藍碧石半導體一直致力於電池監控LSI的開發

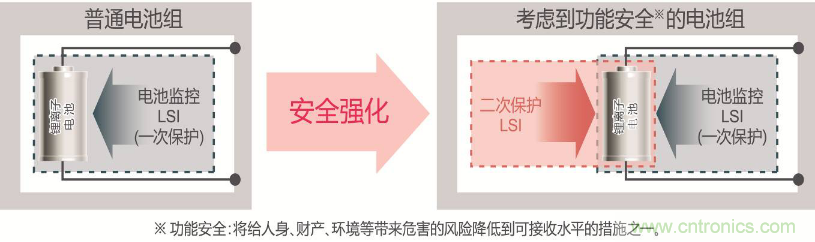

，為了滿足這些社會需求，開始擴充二次保護注2LSI的產品陣容。二次保護LSI是指在鋰離子電池監控係統中搭載的電池監控LSI端的係統發生故障無法工作時發揮保護作用
，預防鋰離子電池事故。



此次開發的“ML5232”
，最多可檢測14節串聯電池，與傳統的適用於4節串聯的二次保護LSI相比，零部件數量顯著減少

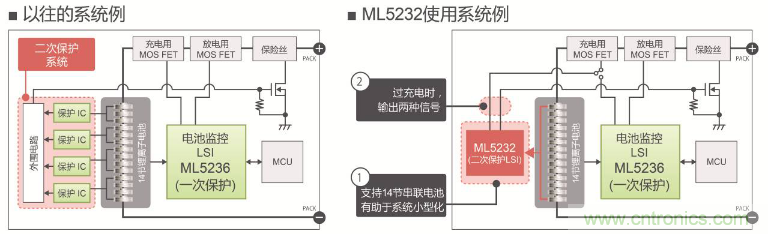

，並實現了電路的簡化。以往為實現鋰離子電池的二次保護
，需要多個二次保護LSI及其外圍電路
，而如今這些僅需一枚“ML5232”即可替代。不僅如此，本產品還搭載兩種保護信號，一旦檢測到過充電立即切斷保險絲，同時關閉充電控製用MOS FET
，這些功能進一步提高了係統的可靠性。



現在
，該產品的樣品正在出售中，預計於2016年9月開始在藍碧石半導體宮崎（宮崎市）工廠投入量產並批量供貨。另外，藍碧石具備完善的支持體製
，用戶隻需登錄藍碧石官網即可利用各種手冊和工具等。



今後
，藍碧石半導體還會通過多節串聯電池結構的鋰離子電池監控LSI，不斷滿足工業設備市場的高電壓電池監控係統的需求。







1、支持業界最多的14節電池串聯連接

，係統安裝麵積縮減約50%



以往
，電池二次保護LSI隻能用於4節或5節串聯，而“ML5232”通過發揮混合信號電路和高耐壓工藝優勢， 可支持多達14節串聯的鋰離子電池監控係統。由此
，零部件數量得以顯著減少，安裝麵積也僅為以往的50%，非常有助於係統的進一步小型化。此外，本產品還可用來構建高電壓係統
，在更廣泛的應用領域實現了平台共享。



2、搭載藍碧石獨有的兩種過充電檢測時的保護信號



當鋰離子電池監控係統所搭載的一次保護LSI端的係統出現故障無法發揮保護作用時

，本LSI立刻發出保護 信號。“ML5232”搭載了Nch開漏型和CMOS型兩種切斷充電路徑的輸出引腳，在檢測到過充電時切斷保險絲的 同時
，還能關閉充電控製用MOS FET，進一步提高了係統可靠性。

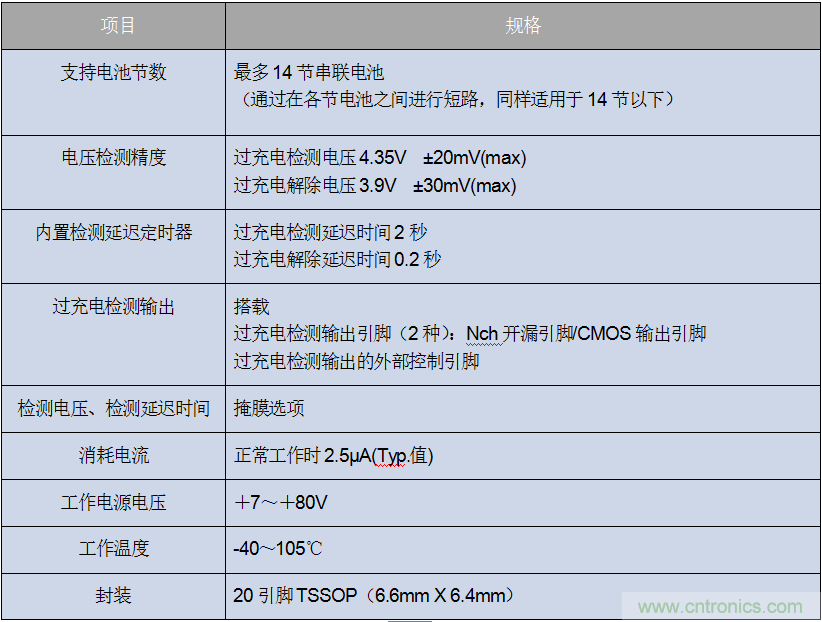

-產品名         ML5232

-樣品出售時間                         樣品出售中

-樣品價格（參考價）         700日元（不含稅）

-預計量產銷售時間　　　        2016年9月開始　

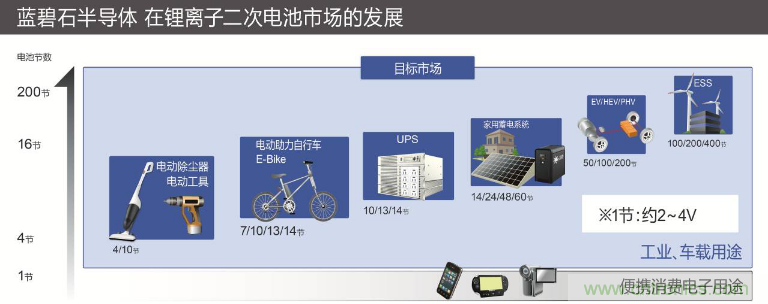

電動自行車
、蓄電係統、不間斷電源裝置（UPS）









・注1　功能安全



係統或設備發生故障或無法運行時，為防止其陷入功能失效狀態而施行的安全措施之一。實現功能安全的標準包括JIS C 0508、IEC61508。



・注2　二次保護



為防止鋰離子電池一次保護失效而通過電池監控LSI、MCU等進行的二次保護。
