針對這個問題，可能很多新手並不太理解，隻知道上拉電阻並聯RC能夠很好的改善開機過衝與動態性能，但其中的具體原因卻並不清楚
，下麵就隨小編來一起看一看這其中的原理吧。

改善開機過衝：並聯RC相當於在開機瞬間降低等效上拉電阻，降低開機時的輸出電壓
，因此有利於改善開機過衝。

動態性能：RC回hui路lu在zai傳chuan遞di函han數shu中zhong產chan生sheng一yi個ge零ling點dian，能neng增zeng加jia增zeng益yi，提ti升sheng相xiang位wei，至zhi於yu能neng不bu能neng改gai善shan動dong態tai性xing能neng，必bi須xu得de經jing過guo細xi致zhi的de參can數shu計ji算suan和he調tiao試shi。開kai機ji上shang拉la電dian阻zu變bian小xiao，等deng效xiao於yu輸shu出chu電dian壓ya開kai始shi比bi較jiao低di，然ran後hou再zai逐zhu漸jian增zeng加jia，過guo程cheng類lei似si軟ruan啟qi動dong，讓rang占zhan空kong比bi緩huan慢man增zeng加jia
，同tong時shi輸shu出chu電dian壓ya也ye緩huan慢man增zeng加jia。因yin此ci，不bu但dan減jian小xiao了le輸shu出chu過guo衝chong，也ye減jian小xiao了le開kai機ji時shiMOS管的應力。

上拉RC的目的是為了補償反饋回路，所以參數不能隨便設置，不然會現振蕩
，軟啟動隻是其附加作用，通常RC較小時
，軟啟動效果同樣很小。

上拉電阻RC能在傳輸函數中提供一個零點，用來提升相位和增益。有些設計可能會使LC回路Q值過大

，在諧振頻率點相位急劇下降180度，容易引起震蕩
，此時RC回路就相當有作用
，能把相位提升，起到消除震蕩的效果。

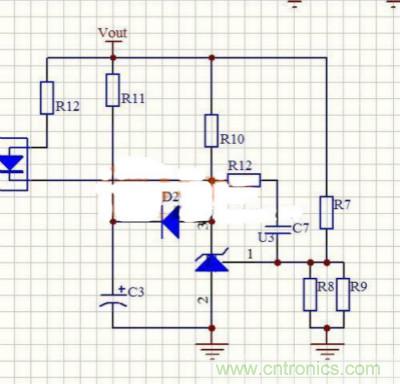

在上電時
，剛開始電容充電，TL431的K極電壓被拉底，後來電容充電到VCC，二極管截止，RC回路就無法對TL431造成影響了。

分析之下，並聯電解的方法比較好，不但可以任意調節軟啟動時間
，也不會影響傳遞函數。

上拉電阻並聯RC比較少見，特別是在反激的情況下。


本篇文章對TL431當中的上拉電阻並聯RC的作用進行了較為全麵的分析。對此類問題抱有疑問的朋友可以參照此篇文章作為參考
，思考在自己電路中出現的問題。
