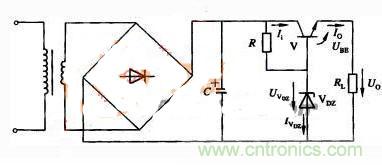

如圖1所示
，用三極管V代替圖8.2中的限流電阻Ｒ
，就得到串聯型三極管穩壓電路。在基極電路中，VDZ與Ｒ組成參數穩壓器。

工作原理

按圖1連接電路
，檢查無誤後

，接通電路；

保持輸入電壓Ui不變
，改變RL，觀察U0；

保持負載RL不變
，改變UL
，觀察U0；

結論：輸出電壓U0基本保持不變。

該電路穩壓過程如下：

（１）當輸入電壓不變，而負載電壓變化時，其穩壓過程如下：

（２）當負載不變，輸入電壓U增加時，其穩壓過程如下：

（３）當UI增加時，輸出電壓U0有升高趨勢
，由於三極管T基極電位被穩壓管DZ固定，故U0的增加將使三極管發射結上正向偏置電壓降低，基極電流減小
，從而使三極管的集射極間的電阻增大，UCE增加，於是
，抵消了U0增加，使U0基本保持不變。

可(ke)以(yi)看(kan)到(dao)，本(ben)文(wen)當(dang)中(zhong)介(jie)紹(shao)的(de)串(chuan)聯(lian)穩(wen)壓(ya)三(san)極(ji)管(guan)電(dian)路(lu)雖(sui)然(ran)能(neng)夠(gou)實(shi)現(xian)較(jiao)好(hao)的(de)穩(wen)壓(ya)作(zuo)用(yong)
，但(dan)卻(que)存(cun)在(zai)一(yi)個(ge)缺(que)點(dian)，那(na)就(jiu)是(shi)在(zai)電(dian)路(lu)當(dang)中(zhong)的(de)控(kong)製(zhi)靈(ling)敏(min)度(du)過(guo)低(di)，這(zhe)就(jiu)導(dao)致(zhi)了(le)其(qi)穩(wen)定(ding)性(xing)能(neng)可(ke)能(neng)較(jiao)差(cha)，這(zhe)一(yi)點(dian)是(shi)設(she)計(ji)者(zhe)們(men)需(xu)要(yao)隨(sui)時(shi)注(zhu)意(yi)的(de)。
