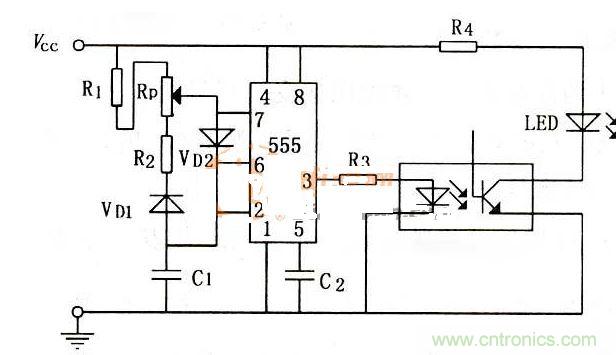

如圖1所示，電路當中的VD1和VD2的作用是將電容C1（其容值為10uF）的充放電回路分開
，以使定時器輸出占空比可調的脈衝波形；C2為濾波電容，容值為0.01uF，它的作用是組成定時元件；R1、R2的阻值分別為10kΩ和51kΩ；Rp的阻值為0—10kΩ；R3

、R4的阻值分別可取為2kΩ和1kΩ，它們的作用均是為了限流；

圖1


Vcc可使用幹電池或直流穩壓電源。





加電（Vcc=5V或6V）後若發光二極管LED按2Hz左右的頻率閃動
，則說明該被測管質量性能良好，其原因是
，加電後
，定時器會從3引腳輸出脈衝電壓（此電壓與Vcc的值有關
，此脈衝電壓通過電阻器R3加到光電耦合器發光管上，其振蕩頻率：f=2Hz因此，也就出現了上述現象。此電路能調節LED的發光時間間隔。





1、此電路可去掉VD1
、VD2以及滑動變阻器Rp
，這樣5定時器就會輸出占空比不變的脈衝波形。



2、定時器的輸出脈衝頻率不能太高，否則會發現發光二極管LED的狀態是一直亮著，從而影響察看效果。
