先看例子
，輸入源95-350；輸出負載電壓容許範圍為250V-450V，原先設計為Boost輸出電壓為400V；

鑒於以往設計可調開關電源的經驗，這裏設計了一個可調的PID電路給UC3842的2腳；

當輸入電壓加上約200V時，輸出電壓高至650V。將PID基準調低，但並沒有得到明顯改善
，於是將基準直接連接到GND，輸出依舊是650V。

之後經過修正，當采樣基準小於2.5V，占空比為全開
，采樣電壓大於2.5V時
，脈衝關斷

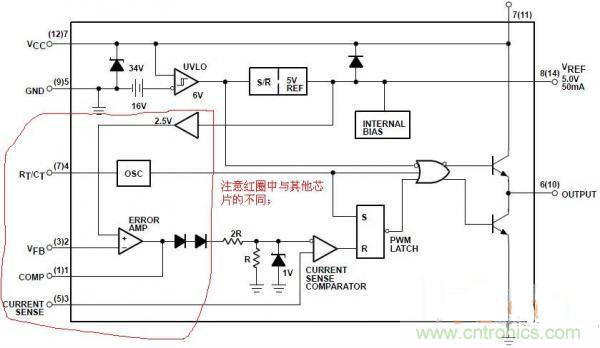

，如圖1所示。

於是重新設定采樣與控製係統
，空載時輸出電壓可達到400V。

下麵進行帶載測試，輸入源從350V下調，當電壓調至185V時，BOOST輸出電壓為400V
，發生負載保護，經過與負載方溝通，為過壓保護；再次同等條件下測紋波（示波器交流檔）
，紋波峰峰值為36.8V
；為此輸出再加一級L（0.23mH）C濾波，紋波得到明顯改善，峰峰值為10.8V，但是輸入電源下降至185V任然負載保護；

調整L（0.8mH）C參數
，隨著輸入源的降低，輸出也隨著降低。采樣電阻中電流按照1mA設計
，考慮是否采樣電阻電流過小，幹擾過大
，導致采樣基準被疊加。回想到UC3842為峰值電流PWM控製芯片，設計電路一定要考慮斜率補償；

原先設計時斜率補償電阻為10K

；並聯此10K電阻，發現壓根沒有輸出脈衝，測量3腳信號

，發現最低電壓已經超過1V；於是去除並聯10k電阻，並聯10K電阻（斜率補償電阻為20k）
，紋波補償信號為（0.2V~0.6V）鋸齒波
；

再次通電調試，將後加的LC濾波回路去除，電壓從350V下降至90V，輸出電壓正常，並且負載可全過程工作
；紋波峰峰值為3~4V
；

本篇文章以UC3842為例講解了一種開關電源的設計方法，並對其中遇到的問題進行了講解與分析
，希望大家在閱讀過本篇文章之後能夠有所收獲。
