平衡電流是什麼?如何確定電池的平衡電流?
發布時間:2015-07-06 責任編輯:sherry
【導讀】工程師肯定有過這樣的疑問:到(dao)底(di)什(shen)麼(me)是(shi)平(ping)衡(heng)電(dian)流(liu),哪(na)裏(li)會(hui)出(chu)現(xian)這(zhe)個(ge)概(gai)念(nian)?在(zai)鉛(qian)酸(suan)電(dian)池(chi)平(ping)衡(heng)器(qi)中(zhong)如(ru)何(he)去(qu)確(que)定(ding)他(ta)的(de)平(ping)衡(heng)電(dian)流(liu)呢(ne)?本(ben)文(wen)就(jiu)帶(dai)著(zhe)這(zhe)些(xie)疑(yi)問(wen)給(gei)大(da)家(jia)詳(xiang)細(xi)的(de)講(jiang)解(jie)下(xia)平(ping)衡(heng)電(dian)流(liu)。
LTC3305 是一款鉛酸電池平衡器,其采用一個輔助電池或一個可供替代的蓄電池 (AUX) 與串接式電池組內部的個別電池之間來回傳輸電荷。平衡器控製外部NMOS 開關以把輔助電池順序地連接至電池組中的每節電池。為了防止損壞 NMOS 開關及其互連 PCB 走線,需要使用一個電流限製器件。陶瓷正溫度係數(PTC) 熱敏電阻便是此類器件之一。
PTC熱敏電阻器負責限製在 AUX 電池與電池間連接的峰值電流。當 AUX 電池與所連接電池之間的差分電壓 (VDIFF) 相對較小時,流過 PTC 的電流處於低水平,其溫度也很低,而且 PTC 呈現出恒值電阻器的特性。當 VDIFF 增加時,電流增大,且 PTC 的溫度升高。如圖 1 所示,當 PTC 的溫度達到其居裏點 (Curie point) 時,其電阻急劇增加。一旦達到居裏點,則由PTC 的電阻對電流加以限製。這樣,PTC 就起到了一個恒定功率器件的作用,可在 VDIFF 增加時限製通過的電流。
預測 LTC3305 的平衡電流需要為介於 AUX 電池和被平衡電池之間的總電路電阻繪製一幅電流-電壓曲線圖。然後把這根線疊加在 PTC 的電流-電壓 (I-V) 靜態特征曲線上 (圖 2)。PTC 電流-電壓特征曲線可從 PTC供應商處獲得,或在實驗室中產生。一旦獲知了總的電路電阻,接著就可以采用 PTC 電流-電壓特征曲線來計算流過電池和 AUX 電池的電流。
1

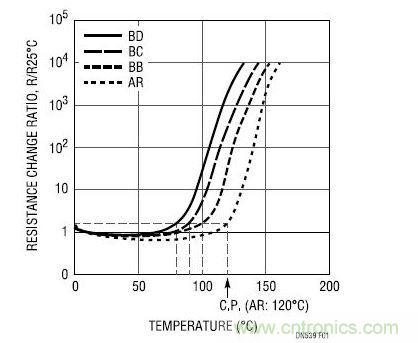

圖 1:Murata PTC 的電阻-溫度特性

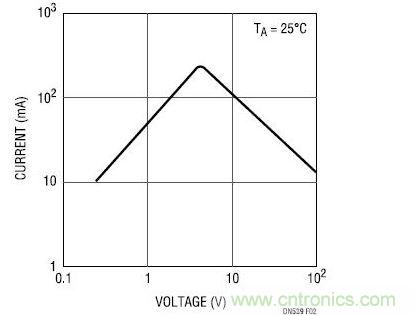

圖 2:PTC 電流-電壓特征曲線
預測平衡電流
AUX 電池與電池之間的總電路電阻包括 AUX 電池的ESR (ESRAUX) 和電池的 ESR (ESRBAT)、MOSFET 開關的 RDS(ON) 和 PTC 電阻 (RPTC)。當對 BAT1 和 BAT4進行平衡時,在電路中有 4 個串聯的 (NFET = 4)MOSFET 開關,而對 BAT2 和 BAT3 實施平衡時電路中則具有 5 個串聯的 (NFET = 5) MOSFET 開關 (見LTC3305 產品手冊的第一頁)。電池和輔助電池之間的任何互連電阻都可集總到各自的電池和 AUX 電池的ESR 中。該互連電阻必須包括正和負端的互連電阻。下麵的表達式給出了輔助電池與電池之間的總電阻(RTOTAL),式中的 NFET 為串聯 MOSFET 開關的數量。
RTOTAL = ESRAUX + ESRBAT + RPTC + NFET·RDS(ON)
圖 3 示出了疊加在 PTC I-V 特征曲線上的 RTOTAL 線。箭頭線是針對各種不同 VDIFF 之平衡電流的軌跡。當 VDIFF 增加時,平衡電流沿著總電阻曲線增大。當該差分電壓產生了一個超過居裏點電流的平衡電流時,PTC 電阻增加,並最終在總的電路電阻中居主導地位。居裏點電流在產品手冊中被稱為跳變電流。隨著 PTC 電阻的不斷增加,平衡電流驟降,並逐漸接近PTC I-V 曲線的負斜率。

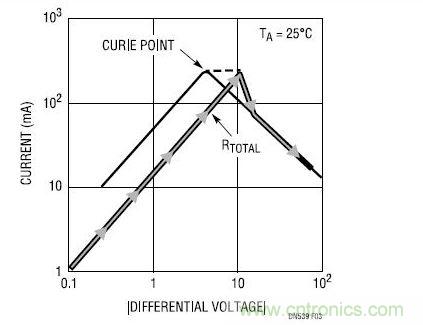

圖 3:疊加在 PTC 特征曲線之上的 RTOTAL 線
最後,在 AUX 電池和被平衡的電池之間傳輸了足夠的電荷,而且 VDIFF 開始下降。當 VDIFF 減小時,則在另一方向遵循 I-V 特征曲線。隨著 VDIFF 的減小,平衡電流遵循 RTOTAL I-V 曲線而增大,直至其達到居裏點電流為止。PTC 電阻在該點上保持恒定,而平衡電流的變化則遵循 RTOTAL 線。
[page]
設計實例
這裏的實例采用了一個具有 1.9A 跳變電流和 0.27Ω 冷電阻的 PTC(PTGLASARR27M1B51B0)。圖 4 中示出的 PTC I-V 曲線是在實驗室得出的。輔助電池和電池的 ESR 分別為 100mΩ 和 50mΩ。四個MOSFET 開關各具 10mΩ 的 RDS(ON)。針對每個電池和輔助電池的 VDIFF 可采用下式計算:
VDIFF = IPTC·(ESRAUX + ESRBAT + NFET·RDS(ON))+ VPTC

圖 4:設計實例 PTC I-V 特征曲線
圖 5 示出了流經係統的電流與各種不同的 VDIFF 值以及流過 PTC 的電流 (或平衡電流 IBAL) 之間的關係曲線。係統曲線是作為 VDIFF 之函數的平衡電流之軌跡。由於電路內部寄生電阻兩端的附加電壓降,差分跳變電壓升至高於 PTC 跳變電壓。隨著差分電壓的增加,兩根曲線彼此重疊,這是因為 RPTC 在 RTOTAL 中占主要地位。
5

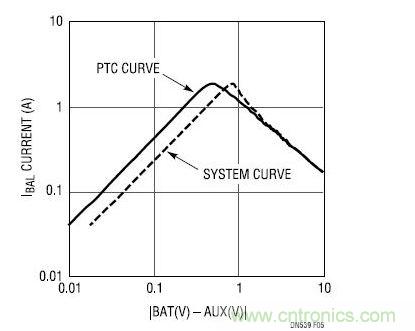

圖 5:係統 I-V 特征曲線。至 VDIFF 的係統曲線和至VPTC 的 PTC 曲線
當差分電壓高於 VTRIP 時,由於 PTC 電阻不斷增加,因此平衡電流較低。對於低於 VTRIP 的差分電壓,平衡電流為差分電壓除以總電路電阻。一個 12.5V 的電池電壓和一個 12.0V 的輔助電池電壓將產生 1.12A 平衡電流,這與圖 5 所示的 I-V 曲線是吻合的。
結論
LTC3305 可平衡一個串接式鉛酸電池組和一個輔助蓄電池兩端的電壓。平衡電流可以利用一個陶瓷 PTC熱敏電阻來控製。采用 PTC 熱re敏min電dian阻zu規gui定ding的de跳tiao變bian電dian流liu和he冷leng電dian阻zu參can數shu以yi及ji其qi他ta的de平ping衡heng電dian路lu寄ji生sheng電dian阻zu,就jiu能neng針zhen對dui電dian池chi與yu輔fu助zhu電dian池chi之zhi間jian各ge種zhong不bu同tong的de差cha分fen電dian壓ya來lai預yu測ce平ping衡heng電dian流liu。
