實例講解：buck-boost數字電源反饋電壓問題

發布時間：2015-03-29 責任編輯：sherry

【導讀】在(zai)電(dian)路(lu)設(she)計(ji)中(zhong)，經(jing)常(chang)會(hui)出(chu)現(xian)這(zhe)樣(yang)或(huo)者(zhe)那(na)樣(yang)的(de)問(wen)題(ti)。在(zai)解(jie)決(jue)這(zhe)些(xie)問(wen)題(ti)的(de)時(shi)候(hou)，往(wang)往(wang)就(jiu)是(shi)一(yi)個(ge)學(xue)習(xi)的(de)過(guo)程(cheng)。在(zai)本(ben)篇(pian)文(wen)章(zhang)通(tong)過(guo)舉(ju)例(li)，給(gei)出(chu)了(le)一(yi)種(zhong)buck-boost數字電源反饋電壓問題的解決方法，希望能對大家有所幫助。

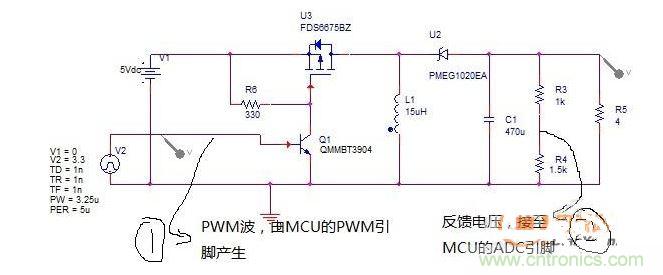

Buck-boost電路輸出相對輸入反相，如果做成用MCU提供buck_boost所需的PWM以及反饋檢測的形式，那麼由於反饋檢測要用到MCU的ADC，這就導致了MCU上的ADC和所提供的PWM電平不一致，如圖1所示。

Buck-boost電路

圖1

如果MCU和BUCK_BOOST共地的話，那麼2處的反饋電壓將會超出MCU的adc模塊的采樣範圍。那麼問題來了，如果必須用MCU控製BUCK-BOOST電路，那麼要怎麼解決電壓反饋的問題？

其實這個問題並不難解決，以LPC1114這款MCU為例，將輸出地作為係統參考地。但是這樣一來，麵臨以下幾個問題：

驅動電路問題

由於輸出地為係統參考地，所以Mos是浮地的，可采用隔離驅動(變壓器驅動)或使用帶自舉電路的IC(如IR2101S)。

輔助電源問題

輔助電源需要兩路：為MCU供電，為驅動電路供電。可選的方案有多種，這裏給出其中一種：

在電路輸入電壓是36V的情況下，用Buck芯片LM2576接到輸入端，將電壓降到12V，再用分離元件搭建了一個自激推挽電路，將12V轉成12V隔離輸出(給IR2101s供電)，這樣解決了參考地問題，再用一片Buck芯片將得到的12V轉到3.3V給MCU供電。

zheyangyilai，qudonghecaiyangdewentijiuyingrenerjiele。zaimianduiwentishi，dajiabufangduozhazhaoyixiaziliao，huozhexianggaoshoutiwen，zheyangzaijiejuewentidetongshiyehuodelexindezhishi，yijuliangde。
