DC/DC轉換器為轉變輸入電壓後有效輸出固定電壓的電壓轉換器。DC/DC轉換器分為三類：升壓型DC/DC轉換器、降壓型DC/DC轉換器以及升降壓型DC/DC轉換器。根據需求可采用三類控製。PWM控製型效率高並具有良好的輸出電壓紋波和噪聲。PFM控製型即使長時間使用，尤其小負載時具有耗電小的優點。PWM/PFM轉換型小負載時實行PFM控製，且在重負載時自動轉換到PWM控製。目前DC-DC轉換器廣泛應用於手機
、MP3、數碼相機、便攜式媒體播放器等產品中。在電路類型分類上屬於斬波電路。





DC-DC就是直流-直流變換，一般有升壓(BOOST)、降壓(BUCK型)兩種。降壓式DC/DC變換器的輸出電流較大

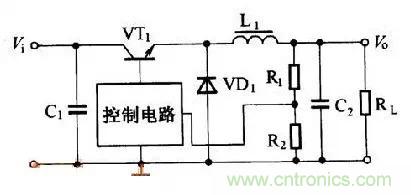

，多為數百毫安至幾安，因此適用於輸出電流較大的場合。降壓式DC/DC變換器基本工作原理電路如下圖所示。VT1為開關管，當VT1導通時，輸入電壓Vi通過電感L1向負載RL供電，與此同時也向電容C2充電。在這個過程中

，電容C2及電感L1中儲存能量。當VT1截止時，由儲存在電感L1中的能量繼續向RL供電，當輸出電壓要下降時，電容C2中的能量也向RL放電，維持輸出電壓不變。二極管VD1為續流二極管，以便構成電路回路。輸出的電壓Vo經R1和R2組成的分壓器分壓，把輸出電壓的信號反饋至控製電路，由控製電路來控製開關管的導通及截止時間
，使輸出電壓保持不變。



圖：DC/DC變換器基本工作原理




1.外部輸入電源電壓的範圍，輸出電流的大小。



2.DC-DC輸出的電壓，電流，係統的功率最大值。





1.PWM IC的最大輸入電壓。



2.PWM開關的頻率，這一點的選擇關係到係統的效率。對儲能電感，電容的大小的選擇也有一定影響。



3.MOS管的所能夠承受的最大額定電流及其額定功率

，如果DC-DC IC內部自帶MOS,隻需要考慮IC輸出的額定電流。



4.MOS的開關電壓Vgs大小及最大承受電壓。





1.電感量：大小選擇主要由開關頻率決定，大小會影響電源紋波;額定電流

，電感的內阻選擇由係統功耗決定。



2.二極管：通常都用肖特基二極管。選擇時要考濾反向電壓，前向電流，一般情況反向電壓為輸入電源電壓的二倍，前向電流為輸出電流的兩倍。



3.電容：電容的選擇基於開關的頻率，係統紋波的要求及輸出電壓的要求。容量和電容內部的等效電阻決定紋波大小(當然和電感也有關)。





1.輸入部分：電源輸入端需要加電感電容濾波。目的：由於MOS管的開關及電感在瞬間的變化會造成輸入電源的波動
，尤其是在係統耗電波動較大時，影響更為明顯。



2.輸出部分：



(1)假定C2的選擇的100uF是正確的，我們想得到更小的紋波，可以將100uF的電容改成兩顆47uF的電容(基於相同類型的電容);如果100uF電容采用的是鋁電解
，可以在原來的基礎上加一顆10uF的磁片電容或鉭電容。



(2)在輸出端再加一顆電容和一顆電容對原來的電源做一個LC濾波，會得到一個紋波更小的電源。
