技術原創：簡易的欠壓過流自動充電控製電路

發布時間：2014-12-25 責任編輯：sherryyu

【導讀】一位技術大牛原創了一個關於自動充電的控製電路設計，該電路具有欠壓、過流、自zi動dong的de優you秀xiu特te性xing。能neng夠gou靈ling活huo的de控kong製zhi充chong電dian過guo程cheng，同tong時shi具ju有you好hao的de安an全quan性xing。大da家jia有you興xing趣qu的de可ke以yi自zi己ji去qu驗yan證zheng下xia是shi不bu是shi。如ru有you好hao的de建jian議yi也ye請qing提ti出chu來lai共gong同tong探tan討tao。

做了個簡易的電路，不知道能不能工作。

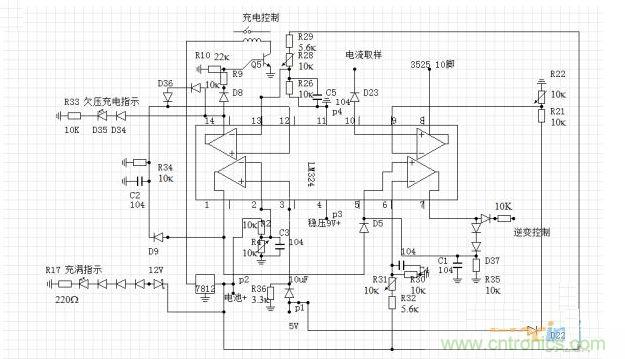

簡易的欠壓過流自動充電控製電路

9V和5V電壓用7809和7805,此電路用於12V電池。

1.調節R4,使電池電壓在10.5V時1腳輸出高電位,逆變器停止並鎖死.充電器啟動並自鎖。

2.調節R31使電池電壓在12.5V時逆變器恢複工作,防止電沒充滿又停電後逆變器不工作。

3,調節R28,使電池電壓在14.5V充電器停止。

4,調節R22,使8腳電壓在0.3V,過流時保護.D23畫錯了不要,D23應串在8腳.10腳對地並一個1K電阻和一個1UF電容。
