雙運放塊恒流源

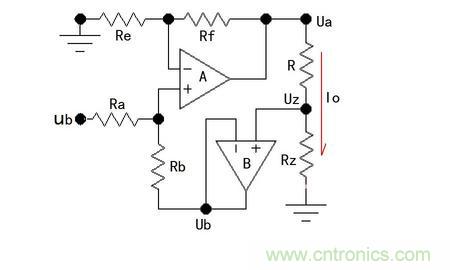

A運放塊差分電路
，當Re=Rf=Ra=Rb時
，輸出電壓Ua=ub-ua。設負載電阻Rz=0

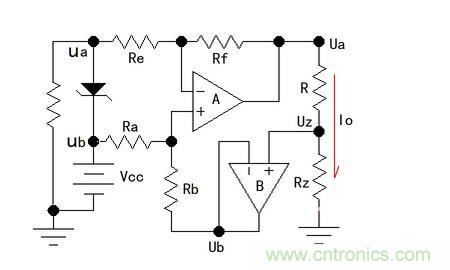

，跟隨器B輸出0，運放塊A輸出電流Io=Ua/R=(ub-ua)/R。保持(ub-ua)/R恒定
，Io就為恒流

， R電阻值不變，ub-ua由穩壓管保持恒定。

當負載電阻Rz從0改變為dRz，即Uz端電壓增加Io*dRz
，經跟隨器B由Rb/Ra分壓Io*dRz/2加到運放塊A的+端，放大2倍對應輸出電壓增加Io*dRz
，結果Ua與Uz都同步增加一個相同的電壓，它們之間的壓差不變，Io也不變
，流經dRz的電流也Io不變。即負載電阻改變，電流恒定輸出。

電路優點是負載電阻接地，輸出恒流的參考基準是地。

恒流上限，Io<Vcc /(R+Rz)。

減去固定電壓輸出（當需要較大負載電流時）

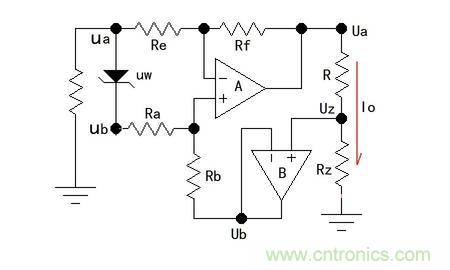

上述電路Vcc換成電壓信號ub輸入
，根據Ua=ub-ua= ub，Io=(ub-ua)/R=uw/R則輸出電壓Uz=Ua-Io*R=ub-uw
，就是說不論負載電阻如何，Uz的輸出電壓等於輸入電壓減以固定電壓uw。

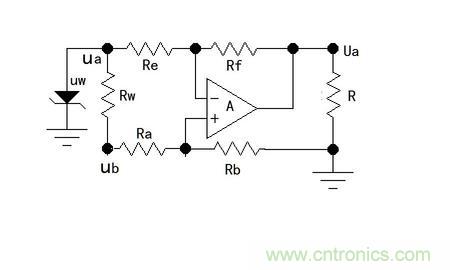

或者用如下更簡單電路：Ua=Ub-uw
電壓電流轉換電路

恒流源電路改為如下電路
，電壓信號在ua與地之間輸入，根據Io=(Ub-Ua)/R=Ub/R關係式可知
，輸出電流與輸入電壓出線性正比關係，就可以用於電壓/電流轉換。
