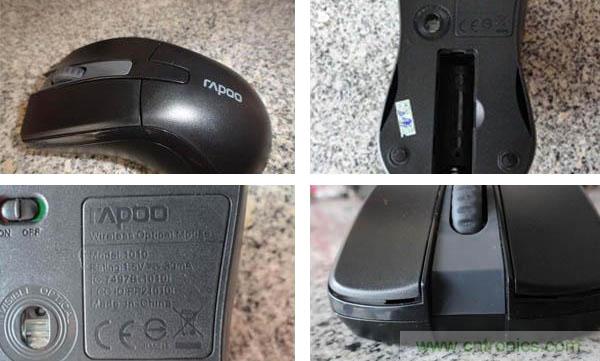

圖1：主要材料

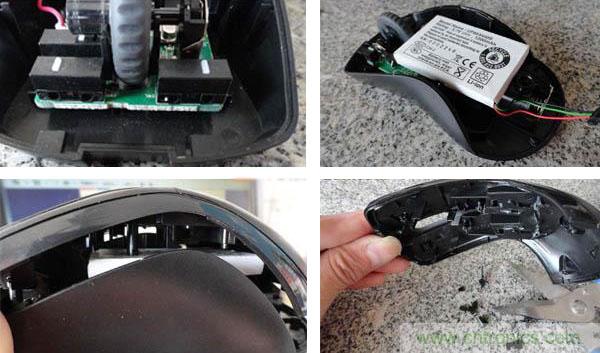

這個無線鼠標使用的為一節1.5V電池，其電流為30MA。前端貌似有空位，打算搞個USB插座下去。拆出來看下
，USB座應該能放下的。用1200MA的鋰電，應該能省去不少的電池錢，而且這個電池是自帶保護板的。



圖2：暴力拆解

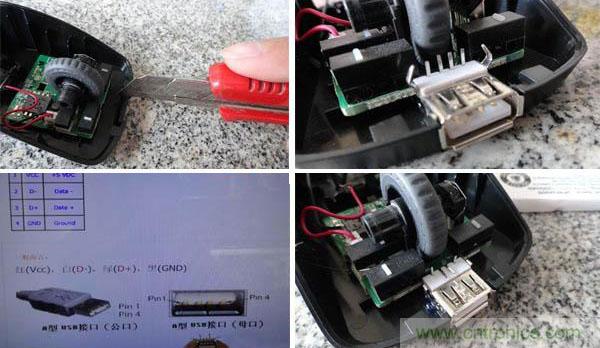

開USB座口
，引腳定義，隻要兩邊的兩個腳，也就是+5V和地。



圖3：開USB座口

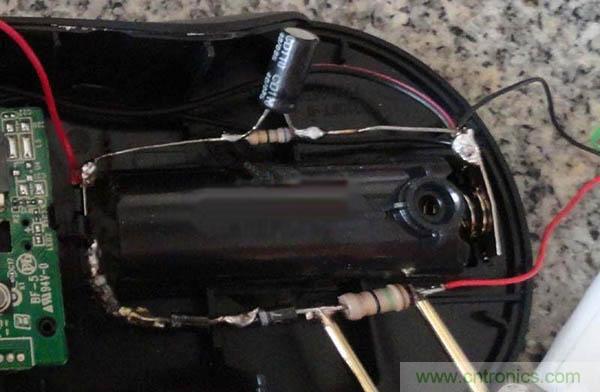

這裏我們可以把USB座和電池的地線一起焊到原電池負極上。把原電池正極連接片挫花、上錫，再串接三個IN4007，壓降0.7*3=2.1V，計劃是：電池3.7V-3個二極管的壓降2.1V=1.6V，繼續連接，原電池正負極接入57歐負載電阻和16V/10uF濾波電容。

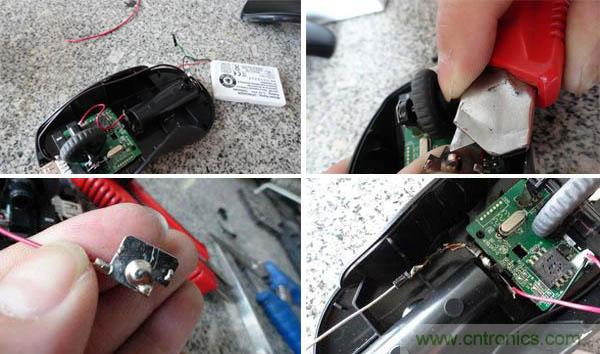

圖4：原電池正極連接片挫花&上錫



新加的鋰電正極通過15歐限流電阻和三個IN4007降壓，接到原電池正極
，給鼠標供電。



圖5：新加的鋰電正極

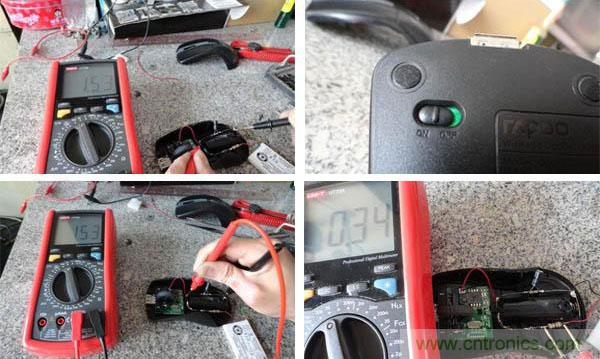

在測試的最後我們得到了一個比較合適的1.53V電壓
，打開鼠標電源開關後正常工作。1.53V電壓沒變。限流電阻兩端電壓0.34V /15歐=26.66MA。



圖6：測試圖



大家可看圖

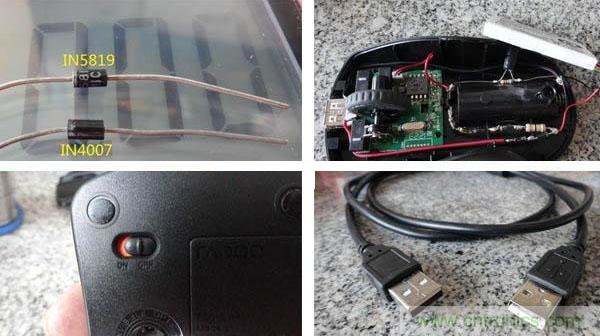

，隨後我們再找來一個0.7V壓降的IN4007和一個0.26V壓降的肖特基IN5819。SB+5V
，串接一個5819一個4007再接到鋰電池充電。計劃是USB5V-0.26V-0.7V=4.04V，這樣應該比直接一個4007後的4.3V充電電壓安全點。(雖然電池本身已有保護板)關掉電源開關。拿出一條公到公的USB連接線。



圖7：接到鋰電池充電

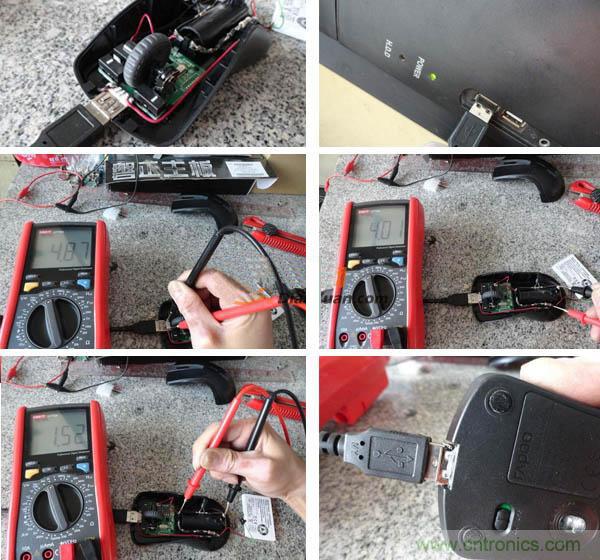

在萬用表測試後，我們能夠看到接入後USB電壓為4.87V，鋰電池兩端為4.01V。負載端為1.52V，再次打開鼠標電源開關。出現1.54V，竟然還高了，這個應該關係到阻抗和容抗問題，水平不夠，不好解釋，反正就當它正常了。



圖8：測試圖

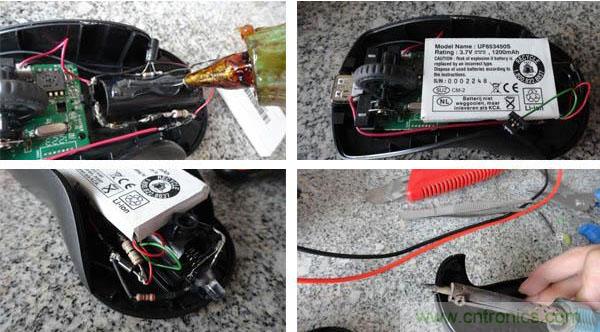

最後的步驟是打上熱熔膠，粘好電池，並且最後還是加了個簡單的充電指示發光二極管。用一個270歐的限流電阻接在兩個充電降壓二極管中間
，這樣就隻能是接入USB供電時才發光指示了。粗糙的開孔工具開孔中。再修正一下就應該可以了。



圖9：焊接及上膠過程

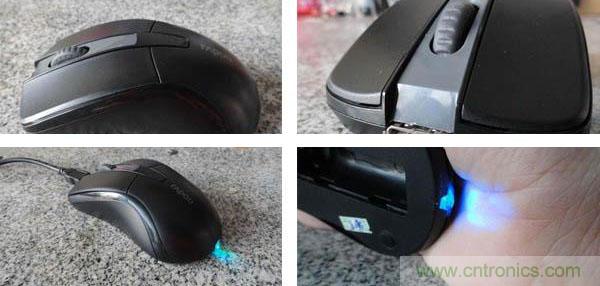

大家可以看到完成後側麵看不出來改動過，完美通過。前麵多了個USB母(mu)座(zuo)。後(hou)麵(mian)多(duo)了(le)個(ge)指(zhi)示(shi)燈(deng)。拿(na)上(shang)手(shou)，凸(tu)出(chu)一(yi)點(dian)點(dian)的(de)指(zhi)示(shi)燈(deng)剛(gang)好(hao)在(zai)中(zhong)間(jian)不(bu)頂(ding)手(shou)的(de)說(shuo)。話(hua)說(shuo)這(zhe)個(ge)外(wai)表(biao)簡(jian)單(dan)的(de)二(er)極(ji)管(guan)其(qi)實(shi)一(yi)點(dian)也(ye)不(bu)簡(jian)單(dan)，它(ta)內(nei)部(bu)集(ji)成(cheng)了(le)高(gao)亮(liang)度(du)紅(hong)、綠
、藍3個發光二極管和控製電路
，利用紅
、綠
、藍三基色變成各種各樣的顏色、變色閃光頻率先慢閃
，再快閃
，不斷循環的。
