DIY方案：低成本高效的LED電源

發布時間：2014-12-02 責任編輯：sherryyu

【導讀】LED電(dian)源(yuan)的(de)設(she)計(ji)需(xu)要(yao)考(kao)慮(lv)諸(zhu)多(duo)因(yin)素(su)，效(xiao)率(lv)和(he)質(zhi)量(liang)固(gu)然(ran)重(zhong)要(yao)，但(dan)控(kong)製(zhi)成(cheng)本(ben)是(shi)必(bi)須(xu)的(de)。如(ru)何(he)在(zai)這(zhe)三(san)者(zhe)間(jian)找(zhao)到(dao)平(ping)衡(heng)點(dian)就(jiu)能(neng)設(she)計(ji)出(chu)一(yi)個(ge)較(jiao)為(wei)優(you)異(yi)的(de)電(dian)源(yuan)方(fang)案(an)，本(ben)文(wen)介(jie)紹(shao)一(yi)位(wei)工(gong)程(cheng)師(shi)自(zi)己(ji)設(she)計(ji)的(de)一(yi)個(ge)小(xiao)成(cheng)本(ben)電(dian)源(yuan)方(fang)案(an)，僅(jin)供(gong)大(da)家(jia)參(can)考(kao)。

LED電(dian)源(yuan)的(de)設(she)計(ji)需(xu)要(yao)考(kao)慮(lv)諸(zhu)多(duo)因(yin)素(su)，效(xiao)率(lv)和(he)質(zhi)量(liang)固(gu)然(ran)重(zhong)要(yao)，但(dan)控(kong)製(zhi)成(cheng)本(ben)是(shi)必(bi)須(xu)的(de)。如(ru)何(he)在(zai)這(zhe)三(san)者(zhe)間(jian)找(zhao)到(dao)平(ping)衡(heng)點(dian)就(jiu)能(neng)設(she)計(ji)出(chu)一(yi)個(ge)較(jiao)為(wei)優(you)異(yi)的(de)電(dian)源(yuan)方(fang)案(an)，本(ben)文(wen)介(jie)紹(shao)一(yi)位(wei)工(gong)程(cheng)師(shi)自(zi)己(ji)設(she)計(ji)的(de)一(yi)個(ge)小(xiao)成(cheng)本(ben)電(dian)源(yuan)方(fang)案(an)，僅(jin)供(gong)大(da)家(jia)參(can)考(kao)。

　　

方案特點：

　　

隔離方案：能過CE

　　

輸入：AC85~265V

　　

輸出：9.05V電流0.7A

　　

PF值：220V時，0.938(還可以調大一點)

　　

THD：15%左右

　　

電源效率：82%

　　

尺寸：PCB40*25*16

　　

整個電源材料成本約人民幣8元

　　

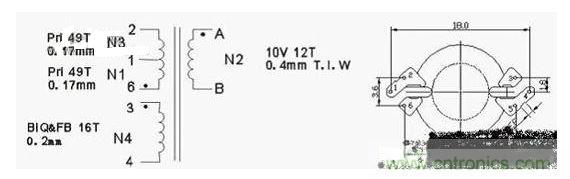

采用3x3WRM6變壓器，變壓器原理圖如下：

變壓器原理圖

圖1：變壓器原理圖

　　

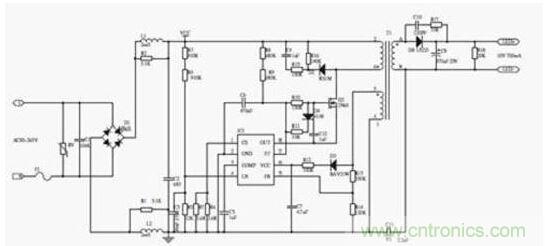

方案原理框圖如下：

方案原理框圖

圖2：方案原理框圖
