本無線掃描器以單片機mPSD3254BV 為核心，通過掃描子係統可以掃描一維或二維條型碼
，鍵盤和he顯xian示shi係xi統tong方fang便bian用yong戶hu進jin行xing人ren機ji交jiao流liu，無wu線xian傳chuan送song模mo塊kuai可ke以yi將jiang現xian場chang采cai集ji到dao的de數shu據ju發fa送song到dao其qi它ta設she備bei，同tong時shi本ben掃sao描miao器qi也ye能neng存cun儲chu上shang萬wan條tiao數shu據ju信xin息xi，整zheng個ge係xi統tong采cai用yong鋰li電dian池chi供gong電dian，可ke以yi連lian續xu工gong作zuo40小時，當采集數據異常狀態時
，係統會自動蜂鳴
，振動提醒用戶。

　　

　　

電源模塊由兩部分組成，1AH的鋰電池和電源穩壓芯片MAX604。MAX604芯片是一種低壓差、低di功gong耗hao線xian性xing穩wen壓ya器qi
，用yong來lai保bao證zheng係xi統tong工gong作zuo電dian壓ya的de穩wen定ding。鋰li電dian池chi隨sui著zhe使shi用yong時shi間jian的de增zeng加jia，電dian量liang將jiang會hui逐zhu漸jian降jiang低di
，不bu能neng有you效xiao保bao證zheng係xi統tong穩wen定ding工gong作zuo。因yin此ci在zai鋰li電dian池chi後hou端duan加jia一yi片pianMAX604
，電壓始終穩定在3.3V。MAX604芯片上的OFF端，可以用來控製穩壓芯片是否輸出電壓。當OFF端上是高電平“1”時，該模塊就有輸出電壓
；當OFF端上是低電平“0”時，該模塊就無輸出電壓。本係統利用這一個特性，實現電源的開關和休眠的喚醒。其硬件原理圖如圖2所示。

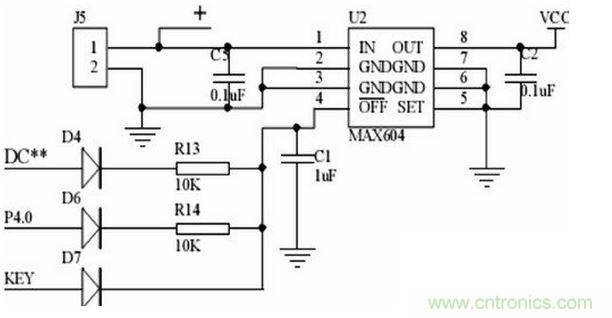

圖2 電源控製電路

　　

本掃描器共設計28個按鍵；將mPSD3200單片機的PA，PB口設置成普通的I/O接口以構成一個行列式鍵盤矩陣。將PA0~6設置為七根列線，PB0~3設置為四根行線，並將PA7設置成邏輯輸入。用PA7口來檢測列線上是否有鍵按下。當檢測到有鍵按下時，PA7向CPU申請中斷
，由CPU 來判斷具體是哪個鍵。具體電路如圖3所示。

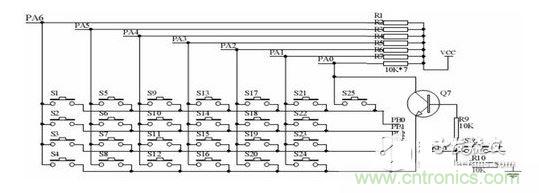

圖3 鍵盤控製電路

　　

　　

本掃描器顯示液晶屏采用KS0741芯片，該芯片本身自帶驅動模塊，驅動模塊與CPU的(de)接(jie)口(kou)有(you)串(chuan)行(xing)或(huo)並(bing)行(xing)兩(liang)種(zhong)控(kong)製(zhi)方(fang)式(shi)，本(ben)掃(sao)描(miao)器(qi)采(cai)用(yong)並(bing)行(xing)控(kong)製(zhi)方(fang)式(shi)。該(gai)液(ye)晶(jing)屏(ping)功(gong)耗(hao)較(jiao)低(di)，工(gong)作(zuo)電(dian)流(liu)僅(jin)為(wei)毫(hao)安(an)級(ji)。它(ta)可(ke)以(yi)顯(xian)示(shi)文(wen)字(zi)與(yu)圖(tu)片(pian)，該(gai)液(ye)晶(jing)屏(ping)最(zui)多(duo)可(ke)以(yi)顯(xian)示(shi)8×16個漢字。能為用戶顯示各種信息。

　　

係統的主控製芯片選用SoC單片機mPSD3254BV。 mPSD3200單片機是ST公司將51內核與PSD（可編程係統器件）模塊組合在一起的一款典型的SoC芯片。它在一塊芯片中集成了8052的內核，擴展了I/O端口PA~PD，增加了I2C
、USB、PWM、ADC等功能部件和二個UART接口，還增加了PLD（可編程邏輯器件）的功能；同時片內包括兩塊大容量的FLASH存儲塊和SRAM存儲器，並可根據實際需要將其配置為數據存儲器或者程序存儲器來使用。
