逆天設計:看手機充電器是咋被整成LED驅動電源?
發布時間:2014-11-17 責任編輯:sherryyu
【導讀】家裏的手機充電器一大堆,丟了可惜,不丟看著煩,是不是有這種感覺?這裏小編教大家用手機充電器做成LED燈的驅動電源,這樣既再利用了手機充電器,還節省了買LED驅動電源的費用,是不是一舉兩得?
采用1W帶散熱鋁片的大功率白光LED(其導通電壓為3.2V;最大工作電流300mA),外形見圖1。
手機充電器10多隻,既是恒流源也是開關電源,通常手機充電器輸出電壓多為4.2V~5V/500mA.故隻能為1隻1WLED供電,能否提升輸出電壓為多隻LED供電?經拆開多隻手機充電器進行分析後,認為其電路完全可行。

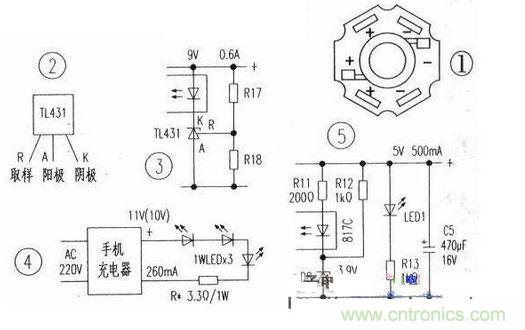

該手機充電器的輸入電壓為交流IOOV~240V/130mA,輸出電壓為9W0.6A.次級連接的穩壓電路TIA31(TLA31引腳排列見圖2)。試在TIA31R端的上分壓電阻R17上串隻1kΩ電阻後輸出電壓上升到11V,接負載後降為10V,可供上述1WLED燈3隻接人[10V>3x3.2V(LED導通電壓-9.6V],改製完成。其原理示意圖見圖3。
安裝:將3隻IwLED串聯後直接膠在原白熾燈台燈的反光罩內(散熱效果更好)。將手機充電器除去外殼做好絕緣後放在台燈的底座內,並利用台燈的蛇皮軟管內原導線作為+、-電源線;在台燈的燈頭中心柱和外螺旋銅圈上焊上+、-電源線並連接上LED。
調試:如圖4所示,調整限流電阻R※讓電路的工作電流為260mA(本例R※用3.3n,IW)。
R※功率選擇:實耗功率=12R=(0.26A)2x3.3Ω≈0.22W,故R※應選擇(2~3倍)實耗功率=(2~3)x0.22W—0.5W—1W(本例采用1W電阻)。
使用效果:該改裝LED大功率白光燈的亮度約有40W白熾燈亮度,使用一個月且經常反複開關機,均正常照明。對圖5電路,將穩壓二極管D8換成11V的,調R12使流過穩壓二極管的工作電流為5mA.則其輸出電壓就上升到12V(穩壓二極管11V+光耦導通電壓1.2V),最高可達15V左右。
注意:改造前焊下充電指示燈LED1(見圖5),LED燈調整好後,若需要保留指示燈,應調整指示燈限流電阻R13,使流過指示燈的電流為3mA(老 型)即可。改造後的手機充電器,配合1WLED用在吸頂燈上很方便。若使用3套(9隻)上述LED燈所替代IOOW白熾燈;4套(12隻)LED燈可替代 150W白熾燈,或取代熒光燈管。
提示:因改為高亮度LED燈後,亮度太高,應加奶白或磨砂玻璃燈罩,以免對人眼有害,特別是嬰幼兒經常仰臥更應多加保護。
對上述改造用的單隻1WLED測試時,當外加電壓達到3.2V(不加限流電阻),其工作電流為200mA就很亮(達到一定亮度後再增大工作電流有時人眼幾乎看不出亮度有變化)。故調整電流時盡量取低值,不一定要達到250mA左右,以眼睛舒適為準,可據試驗取之。
