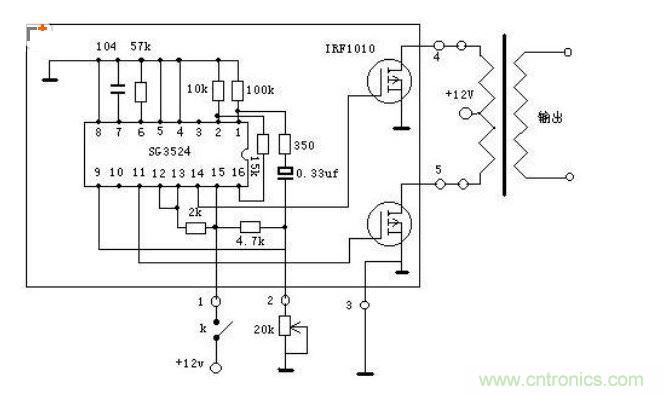

一款簡單易製的大功率高效逆變電路
，該電路的特點是體積小，效率高，在額定功率範圍內溫升很小，最大輸出功率500W,若要增加功率隻要增加並聯功率場效應管，可以通過外接電位器進行脈寬調製。





驅動電路是專用的脈寬調製震蕩SG3524,因yin其qi外wai圍wei元yuan件jian少shao，製zhi作zuo簡jian單dan，所suo有you元yuan件jian可ke以yi用yong最zui緊jin湊cou的de搭da焊han方fang法fa焊han在zai外wai圍wei
，這zhe樣yang可ke以yi縮suo小xiao體ti積ji，本ben電dian路lu是shi否fou成cheng功gong的de關guan鍵jian是shi功gong率lv場chang效xiao應ying管guan的de選xuan擇ze，它ta的de參can數shu最zui好hao是shi50V 50A以上，本文選用的是IRF1010,50V 75A的，7
、8腳的電阻和電容決定了震蕩頻率。

本電路的頻率是250HZ,比工頻50HZ高出五倍，所以輸出變壓器的尺寸和繞製圈數就可以相應減少。如果要工作在50HZ的工頻可以適當增大C R的值，這樣就可以配接標準的工頻控製變壓器，這樣充電更簡單，由於功率管的內部有阻伲二極管，所以隻要K斷開
，直接在輸出端輸入220V的市電就可以了，整個電路可以用AB膠粘在50X60X1的鋁板上。本模塊可以擴展成UPS不間斷電源
，在二腳外接電壓比較電路，還可以穩壓輸出。
