無論檢修電腦還是電子製作都離不開穩壓電源
，下麵介紹一款直流電壓從3V到15V連續可調的大功率穩壓電源

，最大電流可達10A
，該電路用了具有溫度補償特性的，高精度的標準電壓源集成電路TL431，使穩壓精度更高，如果沒有特殊要求，基本能滿足正常維修使用
，電路見下圖。

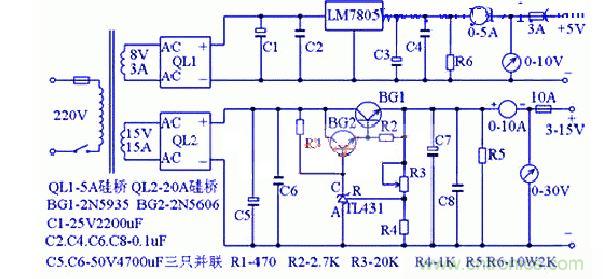

如圖所示大功率可調穩壓電源電路圖



其工作原理分兩部分，第一部分是一路固定的5V1.5A穩壓電源電路。第二部分是另一路由3至15V連續可調的高精度大電流穩壓電路。第一路的電路非常簡單，由變壓器次級8V交流電壓通過矽橋QL1整流後的直流電壓經C1電解電容濾波後
，再由5V三端穩壓塊LM7805不用作任何調整就可在輸出端產生固定的5V1A穩壓電源，這個電源在檢修電腦板時完全可以當作內部電源使用。



第二部分與普通串聯型穩壓電源基本相同，所不同的是使用了具有溫度補償特性的，高精度的標準電壓源集成電路TL431
，所以使電路簡化
，成本降低，而穩壓性能卻很高。圖中電阻R4
，穩壓管TL431
，電位器R3組成一個連續可調得恒壓源
，為BG2基極提供基準電壓，穩壓管TL431的穩壓值連續可調
，這個穩壓值決定了穩壓電源的最大輸出電壓，如果你想把可調電壓範圍擴大，可以改變R4和R3的電阻值，當然變壓器的次級電壓也要提高。變壓器的功率可根據輸出電流靈活掌握
，次級電壓15V左右。橋式整流用的整流管QL用15-20A矽橋
，結構緊湊，中間有固定螺絲，可以直接固定在機殼的鋁板上，有利散熱。調整管用的是大電流NPN型xing金jin屬shu殼ke矽gui管guan，由you於yu它ta的de發fa熱re量liang很hen大da，如ru果guo機ji箱xiang允yun許xu
，盡jin量liang購gou買mai大da的de散san熱re片pian，擴kuo大da散san熱re麵mian積ji，如ru果guo不bu需xu要yao大da電dian流liu，也ye可ke以yi換huan用yong功gong率lv小xiao一yi點dian的de矽gui管guan，這zhe樣yang可ke以yi做zuo的de體ti積ji小xiao一yi些xie。



濾波用50V4700uF電解電容C5和C7分別用三隻並聯，使大電流輸出更穩定，另外這個電容要買體積相對大一點的，那些體積較小的同樣標注50V4700uF盡jin量liang不bu用yong
，當dang遇yu到dao電dian壓ya波bo動dong頻pin繁fan，或huo長chang時shi間jian不bu用yong，容rong易yi失shi效xiao。最zui後hou再zai說shuo一yi下xia電dian源yuan變bian壓ya器qi


，如ru果guo沒mei有you能neng力li自zi己ji繞rao製zhi

，有you買mai不bu到dao現xian成cheng的de，可ke以yi買mai一yi塊kuai現xian成cheng的de200W以(yi)上(shang)的(de)開(kai)關(guan)電(dian)源(yuan)代(dai)替(ti)變(bian)壓(ya)器(qi)
，這(zhe)樣(yang)穩(wen)壓(ya)性(xing)能(neng)還(hai)可(ke)進(jin)一(yi)步(bu)提(ti)高(gao)
，製(zhi)作(zuo)成(cheng)本(ben)卻(que)差(cha)不(bu)太(tai)多(duo)，其(qi)它(ta)電(dian)子(zi)元(yuan)件(jian)無(wu)特(te)殊(shu)要(yao)求(qiu)，安(an)裝(zhuang)完(wan)成(cheng)後(hou)不(bu)用(yong)太(tai)大(da)調(tiao)整(zheng)就(jiu)可(ke)正(zheng)常(chang)工(gong)作(zuo)。
