一、電路說明 Q1是激勵放大管
，它給功率放大輸出級以足夠的推動信號；R1
、RP2是Q1的偏置電阻；R3

、D1
、RP3串聯在Q1集電極 電路上，為Q3提供偏置，使其靜態時處於微導通狀態，以消除交越失真
；C3為消振電容
，用於消除電路可能產生的自激； Q2、Q3是互補對稱推挽功率放大 管，組成功率放大輸出級；C2、 R4組成“自舉電路”
，R4為限流電阻。



二
、電路調試 接上3-6V直流電源
，調節RP2，使Q2、Q3中點電壓為1/2電源電壓； 調節RP3，使功放輸出級靜態電流為5-8mA；反複調節RP2、RP3使其兩個參數均達到上述值。



本功放套件與電子類基礎課教材同步，適合學生實習使用。



三

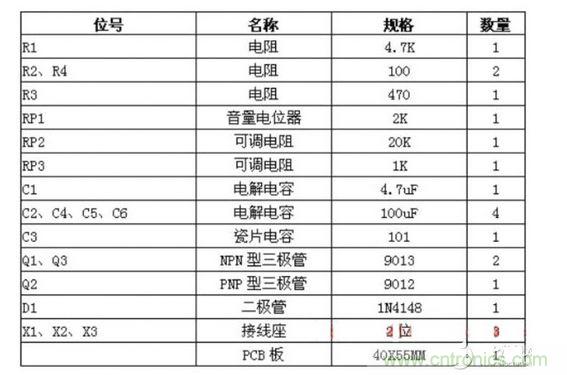

、元件清單

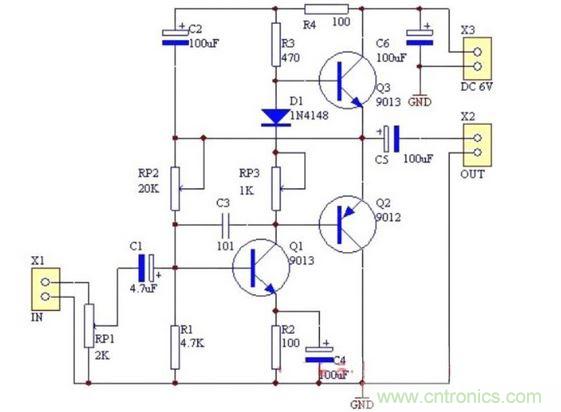

四、電路原理圖

以下內容為：OTL分立元件功放套件焊接過程



1、根據元件清單檢查元件數量，確認無誤後方可焊接



2
、焊接電阻和二極管



3、 焊接兩個可調電阻



4、焊接接線座



5、焊接三極管



6、焊接電解電容和瓷片電容
，電路板上電解電容符號的陰影部分為負極，焊接時要注意



7、最後焊接音量電位器，到這裏OTL分立元件功放套件就焊接好了



TDA2822M是意法半導體（ST）早期專門為便攜式錄放音設備開發的雙通道單片功率放大集成電路， 具有低交越失真和低靜態電流 的特點， 適用於立體聲和橋式放大（BTL）方式。TDA2822M還有一個獨特之處就是工作電壓範圍很寬，在2V-12V範圍內都可以正常工作
，不過除非 是用於耳機放大器，最好還是讓TDA2822M工作於3V以上電壓。



本電路是用一塊TDA2822M功放集成電路接成單聲道的橋式放大（BTL）方式， 很少的外圍元件，不用裝散熱器，放音效果也令人滿意。



二、參數 電源電壓： 2V-12V 輸出功率： 2W （1KHz，8Ω，9V，10%總失真） 靜態電流：≤9mA （Vcc=3V） 諧波失真： 0.2% （1kHz，8Ω～32Ω） 閉環增益： 39dB （典型值） 負載範圍： ≥4Ω

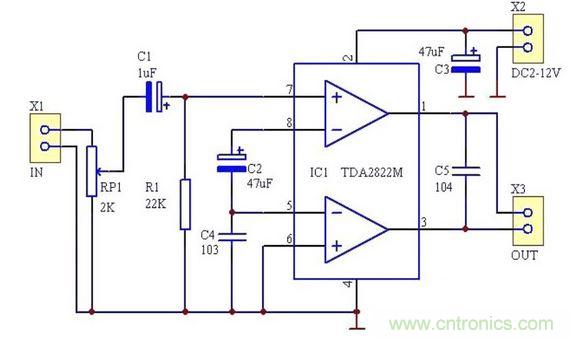

三、電路原理圖

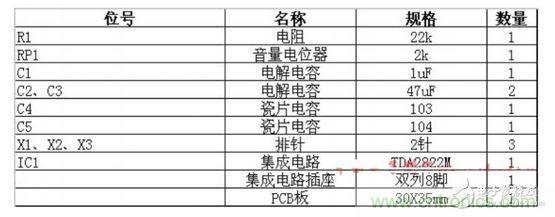

四、元件清單

以下內容為：2822單聲道功放套件焊接過程



1、根據元件清單檢查元件數量



2、首先焊接瓷片電容電阻插針等小元件



3、焊接集成電路插座，焊接時注意別弄反了



4、焊接電解電容，電解電容有正負極
，引腳較長端為正極



5

、焊好音量電位器，裝上2822單聲道功放的關鍵元件TDA2822M

，焊接就完成了

　　

等特點，很適合無線電愛好者和音響發燒友自製， 學生組裝。電路中D1—D4為整流二極管，C11為濾波電容，C12為高頻退耦電容
；RP1為音量調節電位器；IC1、IC2是兩個聲道的功放集成電路；R1、R2、 R3、C2（R7
、R8、R9、C7）為功放IC輸入端的偏置電路，由於本電路為單電源供電，功放IC輸入端直流電壓為1/2電源電壓時電路才能正常工 作

；R4、R5、C3（R10、R11
、C8）構成負反饋回路，改變R4（R10） 的大小可以改變反饋係數。C1（C6）是輸入耦合電容，C4（C9）是 輸出耦合電容；在電路接有感性負載揚聲器時，R6、C5（R12、C10）可確保高頻穩定性。 信號流程：音頻信號從X1輸入經音量電位器RP1，再由C1（C6）耦合
，進入IC1（IC2）的1腳，由集成電路放大後從4腳輸出，經輸出耦合電容C4（C9）到達X2。



二、性能參數



輸入電壓：AC≤15V 輸出功率：Po＝5W＋5W（RL=4Ω） 輸出阻抗：4—8 Ω

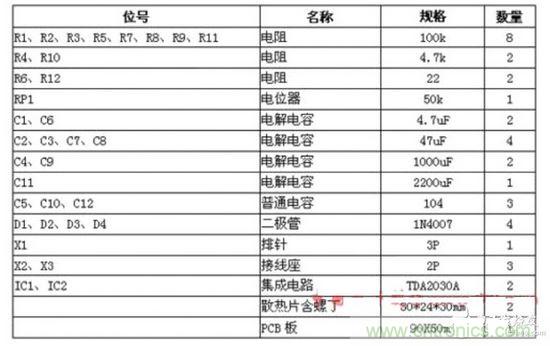

三、元件清單

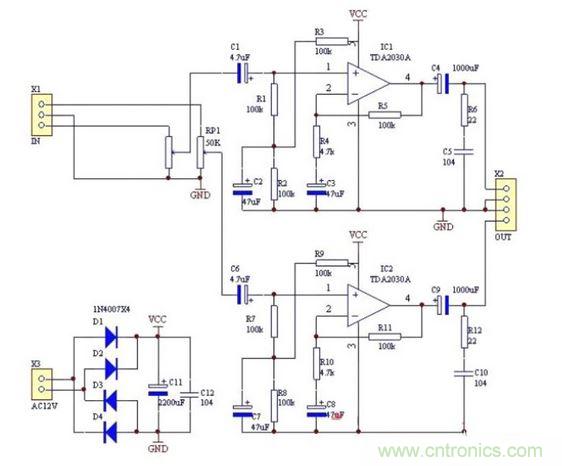

四
、電路原理圖

以下內容為：2030雙聲道功放套件焊接過程



1、對著元件清單看看元件名稱數量有無差錯
，最好對每個元件進行測量，確認無誤後方可焊接



2、首先焊接電阻和二極管



3、焊接信號輸入插針



4、焊接接線座，信號輸出的接線座要把兩個接線座扣在一起再焊接



5、焊接電解電容和獨石電容，獨石電容是無極性
，電解電容有極性，電路板上陰影部分為電容的負極



6
、焊接電源濾波電容和輸出耦合電容，這三個電容更要注意其極性
，裝反了可能引起電容過熱爆裂



7、焊接音量電位器，電位器的外殼要外接一根“接地”線，如圖所示
，焊接這根線時要用鋼銼打磨一下電位器的外殼，以便焊接牢固



8、電位器上的“接地”線焊接後的效果



9
、最後焊接散熱片和 TDA2030A
，這樣 2030 雙聲道功放套件就焊接好了
