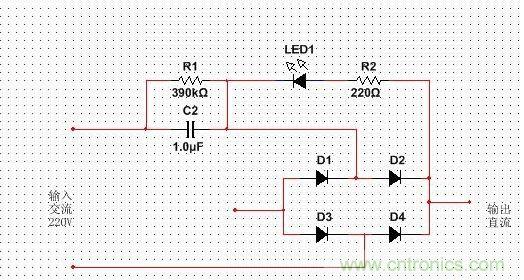

這個是一個充電手電筒的充電電路
，分析一下
，電容不是並在輸入兩端嗎？



A：阻容降壓的電路，便宜貨裏一般都是這樣的。。。



B：這zhe個ge是shi阻zu容rong降jiang壓ya，電dian容rong並bing在zai輸shu入ru兩liang端duan是shi起qi到dao濾lv波bo的de作zuo用yong
，一yi般ban在zai直zhi流liu電dian路lu中zhong，而er在zai這zhe裏li電dian容rong是shi起qi恒heng流liu降jiang壓ya的de作zuo用yong
，像xiang這zhe種zhong給gei蓄xu電dian池chi充chong電dian的de220v交jiao流liu電dian路lu。電dian容rong是shi可ke以yi通tong交jiao流liu的de，其qi實shi質zhi就jiu是shi不bu斷duan地di充chong放fang電dian，其qi充chong放fang電dian的de電dian流liu基ji本ben是shi穩wen定ding的de。後hou麵mian四si個ge二er極ji管guan雙shuang橋qiao整zheng流liu，變bian為wei直zhi流liu電dian給gei蓄xu電dian池chi充chong電dian，R1的作用是放掉充電過後電容裏殘存的電，以便人不被觸電。



C：這是阻容降壓的電路
，一般外麵買的十幾元手電筒，還有以前的老隨身電源，都是采用這種充電方式。



D：阻容降壓地幹活。貌似以前便宜的都是這個電路，很早那種卡帶式隨身聽，的鉛蓄電池都是這樣的，當時拆了不下3個，玩。並聯的是濾波電容.



E：阻zu容rong降jiang壓ya電dian路lu，有you觸chu電dian危wei險xian而er且qie其qi電dian流liu輸shu出chu能neng力li很hen小xiao，一yi般ban用yong在zai便bian宜yi的de手shou電dian筒tong充chong電dian電dian路lu當dang中zhong，樓lou主zhu切qie記ji充chong電dian過guo程cheng中zhong切qie莫mo打da開kai手shou電dian開kai關guan要yao不bu裏li麵mian的deLED全部哏屁.



F：這明顯是阻容降壓電路，沒有電解電容和穩壓二極管

，電壓會衝得好高的.



G：用這個電路充電，時間差不多要及時斷電

，防止電池過充。



H：阻容降壓用的，省錢，便宜



I：R1C2為阻容降壓，LED1R2為電源指示。D1----D4為整流輸出。這個電源是熱地的。。不安全。。嗯沒有濾波。紋波太大沒什麼實用價值了.



J:連個穩壓管都沒有太危險了



K：這是個阻容降壓電路
，不是很安全的電路.



L：充電時不要打開開關，不然LED會翹翹的。

如果大家有好的更完美的改進建議，請大家多多留言哈，謝謝羅！
