激光加工主要是利用CO：激光束聚焦在材料表 麵使材料熔化，同時用與激光束同軸的壓縮氣體吹 走被熔化的材料
，來完成所需軌跡圖形的切割或者相應工藝品表麵的雕刻。激光加工屬於非接觸加工

， 具有加工方法多、適應性強、加工精度高
、質量好和加工效率高等優點。激光驅動電源作為激光器的 直接控製單元，其光開關響xiang應ying的de最zui高gao頻pin率lv和he出chu光guang功gong率lv穩wen定ding和he可ke靠kao性xing會hui直zhi接jie影ying響xiang最zui終zhong的de加jia工gong效xiao果guo。基ji於yu快kuai速su響xiang應ying和he出chu光guang穩wen定ding的de需xu求qiu，樂le創chuang自zi動dong化hua技ji術shu有you限xian公gong司si研yan發fa了le一yi種zhong基ji於yuCPLD的數字式大功率激光驅動電源。

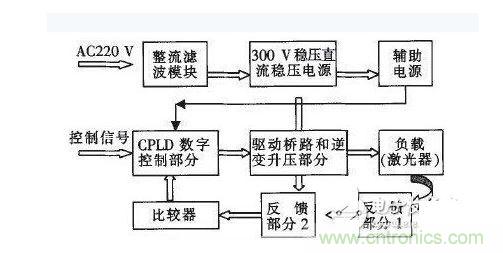

基於 CPLD的數字式大功率CO：激光驅動電源 的係統結構如圖1所示。該係統主要由主電源、穩壓電源
、輔助電源
、驅動橋路、逆變升壓、反饋電路和數字控製電路等部分組成。其中主電源和穩壓電源主要完成AC20V 的輸人到310V直流電壓的穩定輸出，保證逆變升 壓部分在一個合理的參數下穩定可靠工作。輔助電源主要是將310V直流電壓轉換成SV和12V直流電 壓供數字控製部分和反饋比較器部分使用。驅動橋路和逆變升壓主要是完成負載需要的約200（刃V高壓的輸出。反饋電路主要起到保護作用，控製輸出 電流的範圍。

基於CPLD的數字式大功率激光驅動電源設計結構框圖





在激光驅動電源的原理框圖中，AC202V經過 整流濾波後產生310V的直流電壓，310V直流電壓經過穩壓電源輸出穩定的310V直流電壓供逆變 升壓部分和輔助電源工作
，輔助電源把3lOV直流電壓變成12V和SV直流電壓給數字控製部分和反 饋部分提供基準電壓。數字控製部分通過控製驅動橋路的導通時間來完成功率的控製。反饋電路通 過采樣輸出源端的電流大小來保護輸出電流不超過 30MA。







AC220V 經過整流濾波後得到301V左右的直流電壓，再經過開關型穩壓電源得到穩定的3lOV直流電壓。





310V 直流電壓經過半橋逆變得到高頻方波電 壓，為了保證低電流激光器的器輝
，在逆變回路中采用了串聯諧振和並聯諧振技術。高頻升壓變壓器 和高壓整流電路構成的升壓部分被封裝成獨立的元件高壓包。設計中采用2個高壓包串聯輸出給激光 器供電。





數字部分采用CPLD控製
，一方麵CPLD完成 開關光、水保護、過流過壓反饋等信號的邏輯控製， 另一方麵主要是完成PWM波的輸出。





基於VIPer22 A變換器和高頻電源變壓器的輔 助電源，輸出電壓波形穩定無較大尖峰。





由在逆變升壓電路之前設計了一級開關型穩 壓電源
，該穩壓電源能夠保證外網電壓在一15% （187V）一+10%（242V）之間變化時，逆變升壓部 分的基準電壓穩定在30v，這樣就保證了逆變升壓部分能工作在一個穩定的參數下，同時也就提高了其工作的穩定性。





由於控製部分采用了基於CPLD的數字控製方 式，在激光雕刻加工中可以勝任lokb/s的控製脈 衝，能夠很好地完成坡度雕刻和小字的雕刻。



在激光切割加工中
，由於數字控製模塊輸出的 驅動脈衝的占空比不受外部非控製信號的影響
，能 夠保證在長時間工作下穩定的功率輸出。在激光雕刻中，能夠實時響應控製係統的功率數據
，同時由 於激光器的出光功率與工作電流之間並不是線性關係，在坡度雕刻時，可以通過數字控製部分修正光 功率，使其以線性變化來保證在雕刻坡度中對坡度 的要求。





在激光加工應用中
，有時會有很多特殊的加工 要求，如切割起始階段要求出光功率大一些。數字 控製方式能夠方便地修改程序來滿足相應的新要求。





通過在成都微巨科技有限公司生產的1.6M的 激光器上長時間測試，該激光驅動電源頻率響應高
、控製精確、且輸出電流紋波小，能夠保證激光器長 期穩定的工作。
