隨著LED市場趨於成熟，LED照明已經成為照明市場的主要支柱產業，也有越來越多的人們關注LED驅動技術。很多從事LED照明產業的從業者都說，LED電源是一種特殊的電源，與普通的電源存在很大的差異
，所以很多LED照明生產企業都需要專業的LED人才。其實LED電源的特點就是其需要恒流限壓
，並且又要長時間工作
，所以需要比較高的效率支持
，而有些電源對於結構尺寸和高度也有所限製。

本文就對LED照明電源當中次級恒流的一些常見方法進行了總結，希望能夠幫助新手進步。可以毫不誇張的說
，LED驅動電源將直接決定LED燈的可靠性與壽命。作為電源工程師，我們知道LED的特性需要恒流驅動，才能保證其亮度的均勻
，長期可靠的發光。

首先我們先來談談比較流行的TL431的幾種恒流方式。

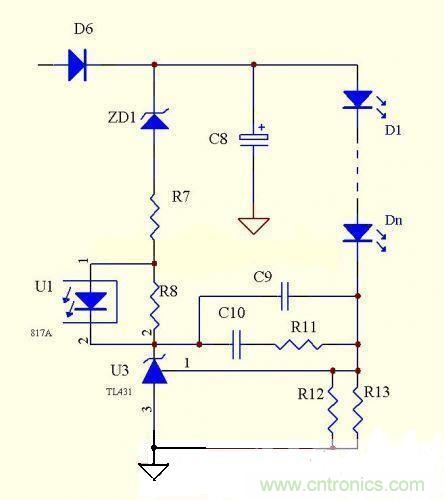

單個TL431恒流電路


如上圖
，即是利用單個TL431恒流的示意圖。這種電路的原理非常簡單，主要利用了431的2.495V的基準來做恒流，並且同樣限製了LED上麵的壓降，但優點與缺點同樣明顯。

優點：

電路簡單，元器件少，成本低，因為TL431的基準電壓精度高，R12,T13隻要采高精度電阻，恒流精度比較高。

缺點：

由於TL431是2.5V基準

，故恒流取樣電路的損耗極大，不適合做輸出電流過大的電源。而此電路的致命缺陷是不能空載，故不適合做外置式的LED電源，所以下麵我們對線路的一些缺陷進行了改進。

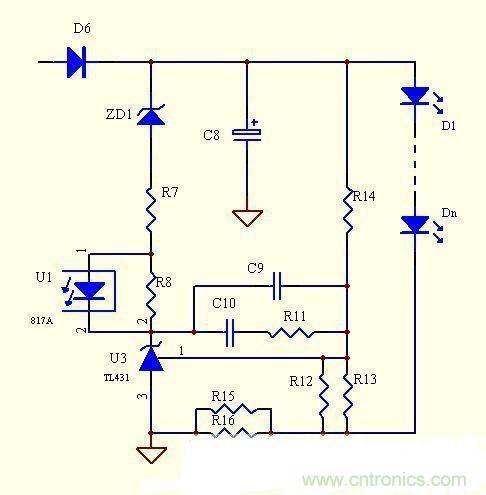

單個TL431恒流改進型電路


如上圖
，即是利用單個TL431恒流的改進型示意圖

原理：此電路同樣是利用了TL431的2.495V的基準來做恒流，跟上麵的電路不同點在於減少了電流取樣電路的電壓，隻要合計設計R12,R13,R14的值，可以限製LED上麵的壓降。

優點：

dianlujiandan
，yuanqijianshao，chengbendi，genshangmiandianluxiangbi
，xianzhejiangdilequyangdianzudegonghao，hengliujingduhengao，kefuleshangmiandedianlubunengkongzaidezhimingquexian
，dangyougebieLED擊穿時，可以自動調整輸出電壓。

缺點：

當輸出空載時，輸出電壓會有上升，上升幅度由電流取樣電路電阻與R12,R13的比值決定。

其實這個電路的真正缺點是：當單個LED的壓降一致性不高時
，恒流點也會相應發生變化。

比如最常見的12串的LED燈，最低壓降為35.5V左右，最高回到37.4V左右(個人的經驗，當然不同廠家的情況會不一樣)，那麼恒流精度就會相差到5%-8%。

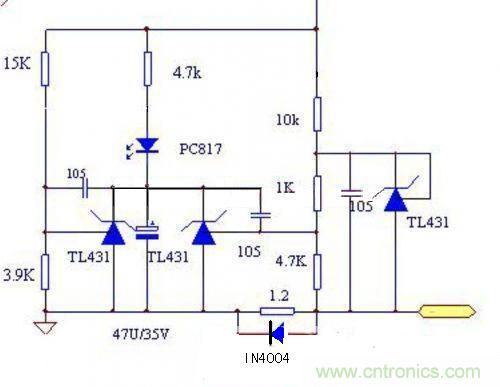

兩個TL431恒流電路


從圖中我們可以看到
，左邊ZENER可透過Photo限製達恒壓效果，但不是保護Shut down而是一直卡著右邊ZENER.很難灌350mA到Current sensor。

這個電路還有個最大特點是：在某個範圍內可以精確的恒壓恒流。
[page]

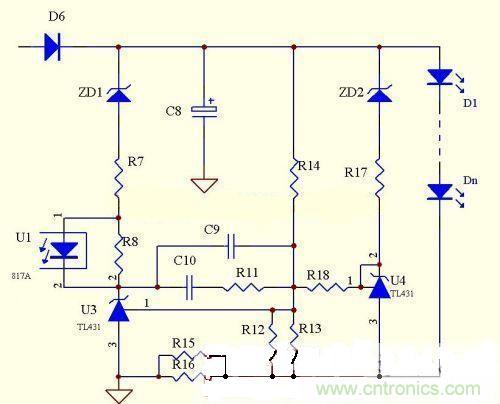

3個TL431恒流電路


其實這個電路是在原本電路基礎上增加了一個恒壓電路而已。

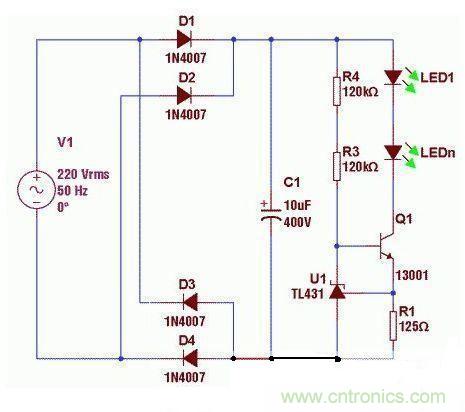

三極管恒流電路


此圖原理是通過改變三極管的IB電流來控製LED中的電流，同樣存在損耗大的缺點。

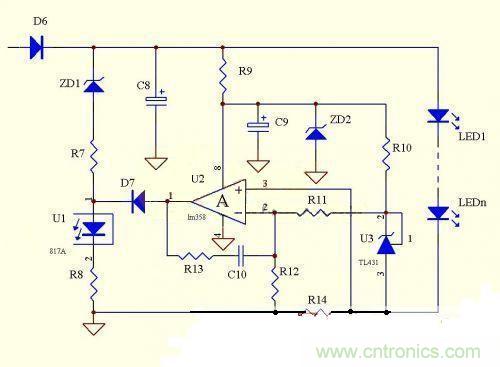

LM358恒流電路


此(ci)電(dian)路(lu)的(de)優(you)點(dian)是(shi)電(dian)路(lu)相(xiang)對(dui)比(bi)較(jiao)簡(jian)單(dan)，恒(heng)流(liu)精(jing)度(du)極(ji)高(gao)，不(bu)受(shou)溫(wen)度(du)影(ying)響(xiang)，成(cheng)本(ben)較(jiao)低(di)
，是(shi)目(mu)前(qian)大(da)部(bu)分(fen)廠(chang)家(jia)使(shi)用(yong)的(de)經(jing)典(dian)電(dian)路(lu)，你(ni)把(ba)它(ta)看(kan)成(cheng)一(yi)個(ge)反(fan)向(xiang)比(bi)例(li)運(yun)算(suan)放(fang)大(da)器(qi)就(jiu)明(ming)白(bai)妙(miao)處(chu)了(le)。

其實LED電dian源yuan的de次ci級ji恒heng流liu的de變bian化hua是shi比bi較jiao多duo的de
，在zai這zhe裏li我wo們men為wei大da家jia列lie舉ju的de電dian路lu也ye許xu並bing不bu完wan全quan
，隻zhi是shi挑tiao選xuan了le一yi些xie比bi較jiao經jing典dian的de電dian路lu來lai進jin行xing分fen析xi

，所suo以yi可ke能neng會hui有you一yi些xie紕pi漏lou
，歡huan迎ying大da家jia及ji時shi進jin行xing補bu充chong。
