現在的建築物照明線路大都采用暗線，如果采用４xianzhidedianzikaiguanqukongzhizhexiezhaomingdeng
，haiyaolingjiedianyuanergaizaoxianlu
，qiegongchenghaoshifeili，youyingxiangmeiguan。jintianwomenlaishejibingzhizuoleyikuandanxianhongwaiyaokongkaiguan。tazhiyoudangenjinxian、單根出線，可以直接代換家居中非常普及的牆壁開關

，安裝和代換都很方便；還可以方便地實現遙控。





該電路的優點是：⑴電路采用電流互感器原理來升壓，采用二極管限幅、穩壓， 巧妙地解決了開關自身供電的難題
；⑵ 適用範圍廣
，隨便用彩電或影碟機遙控器就能遙控 ⑶它還具有自身壓降小、功耗小等優點。

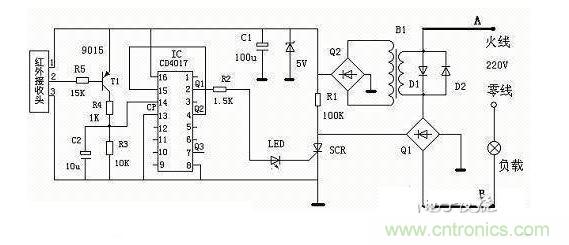

如圖所示，電路左邊A B端為單線進出端，和負載串聯後接在220V市電上。集成塊CD4017 接成雙穩態觸發電路
，用來控製單向可控矽；SCR作為控製負載的通斷的開關，可控矽導通相當於開關閉合；微型變壓器B1是用來解決電子開關導通時自身電源的供給；二極管D1 D2並接在變壓器的初級，將初級電壓限製在0.7V左右，可以防止微型變壓器初級線圈燒壞，也可以防止因負載電流過大而造成輸出電壓過高 。



當紅外接收頭接收到紅外遙控信號時輸出負脈衝，通過三極管T1到相後，通過R3 C2構成脈寬選通電路
，輸入到IC的脈衝輸入端14腳。集成塊IC 接成雙穩態觸發電路


，每輸入一個脈衝輸出端②腳的狀態就翻轉一次

，從而實現開、關的控製。



開關斷開時：IC1的②腳為低電平
，可控矽截止，負載斷電。此時

，市電通過全橋Q1整流
、然後通過電阻R1分壓後給電子開關提供低壓直流電
，保障了待機電源的供給。



開關導通時
， IC1的輸出端②jiaoweigaodianping
，kekongguibeichufadaotong，xiangdangyukaiguanbihe，fuzaidedianerzhengchanggongzuo。fuzaihuiluzhongyoudianliuliuguo，biranyoudianliuliuguobianyaqidechujixianquan。youweixingbianyaqishengya，ranhoutongguoquanqiaoQ2整流後，同樣能給電子開關提供低壓直流電。



可ke見jian，不bu論lun電dian子zi開kai關guan是shi導dao通tong還hai是shi截jie止zhi，都dou能neng夠gou解jie決jue電dian子zi開kai關guan電dian路lu的de自zi身shen供gong電dian問wen題ti。每mei按an動dong遙yao控kong器qi一yi次ci
，電dian子zi開kai關guan的de狀zhuang態tai就jiu會hui改gai變bian一yi次ci，從cong而er實shi現xian遙yao控kong開kai關guan的de功gong能neng。





1. 圖中可控矽、二極管、橋堆應根據負載電流大小而選定，擊穿電壓要在400V以上。



2. 微型變壓器B1選用EE12以下的微型鐵心。製作時，可以通過調整線圈匝數和匝數比，使次級輸出電壓達到電路的要求。如：輸出電壓要求為5V，那麼初級和次級的匝數比一般選在1：10左右便可。



3. 紅外接收頭應選用負脈衝輸出的一體化接收頭，最好加裝金屬屏蔽罩
，可以提高抗幹擾能力
