一款自激反饋開關穩壓電源電路設計

發布時間：2014-07-05 責任編輯：sherryyu

【導讀】開關穩wen壓ya電dian源yuan的de電dian路lu設she計ji方fang法fa不bu隻zhi一yi種zhong，這zhe裏li為wei大da家jia介jie紹shao一yi種zhong自zi激ji反fan饋kui開kai關guan穩wen壓ya電dian源yuan電dian路lu設she計ji，該gai開kai關guan穩wen壓ya電dian源yuan電dian路lu設she計ji有you別bie於yu其qi他ta的de普pu通tong開kai關guan電dian源yuan設she計ji，到dao底di有you什shen麼me好hao的de優you點dian呢ne？請qing看kan下xia文wen詳xiang細xi的de自zi激ji反fan饋kui開kai關guan穩wen壓ya電dian源yuan電dian路lu設she計ji。

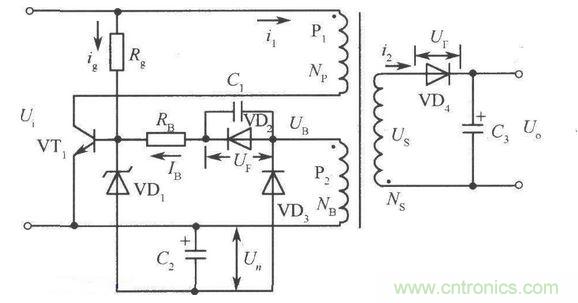

自激反饋開關穩壓電源基本原理如圖所示。當加上輸入電壓時，電流經Rg流向開關管VTl的基極，使VTl導通，此時變壓器副邊的二極管反向偏置，無電流流過，於是VTl集電極電流和變壓器繞組Np中流動的電流相等。由於是從零啟動，因此基極電流不大就能使VTl導通。

開關穩壓電源的電路設計
