該器件提前頻率抖動降低了EMI濾波器的成本。突發模式操作和非常低電耗
，有助於滿足節能法規所定標準。

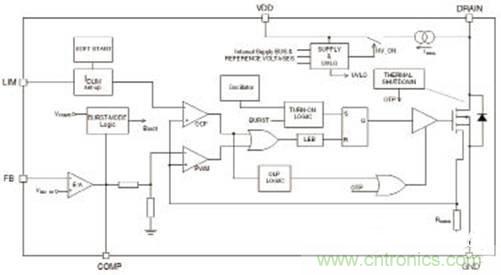

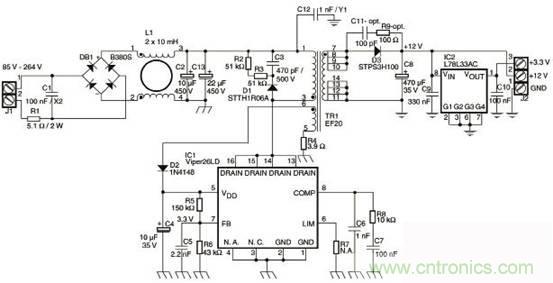

方案設計的係統框圖及原理圖



VIPER26LD主要特性

• 800V雪崩耐用電源

• PWM操作，頻率抖動
，用於低EMI

• 工作頻率

- 60kHz的L型

- 115kHz H型

• 待機功耗《50mW在265VAC

• 限製電流設定點可調

• 板載軟啟動

• 故障狀態後安全自動重啟

• 遲滯熱關斷

VIPER26LD的應用

• 輔助電源電器

• 電能計量

• LED驅動器
[page]



• SMPS機頂盒
，DVD播放機和錄像機

VIPER26LD方案總述

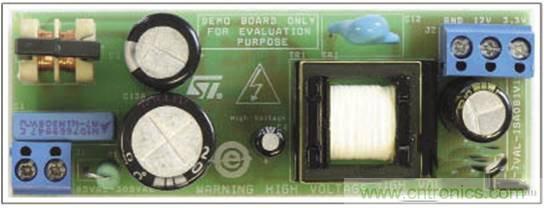

STEVAL-ISA081V1是一個隔離式的SMPS，能夠在很寬的輸入電壓範圍內，提供12W輸出。它是專為電源而設計的
，是低成本的和節省空間的解決方案。


STEVAL-ISA081V1 SMPS采用初級調節，產生12V額定輸出電壓。此板基於VIPER 26LD單片轉換器在一個封裝中
，集成了高電壓MOSFET和PWM控製器。

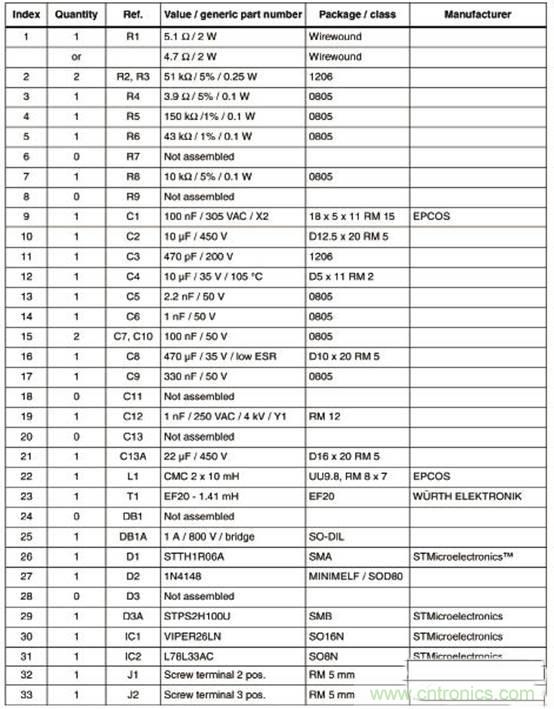

文件包含一個基本的技術說明演示板(原理圖
，PCB細節和材料清單)，以及基本的測量(負載調節，效率，待機行為，EMI和熱性能數據)。文件的最後部分包含了如何設置不同的輸出電壓(10V~18V)，以及如何提高工作效率(最高86%)的建議。
