兩款電路設計：教你用5號電池做USB手機充電器
發布時間：2014-01-29 責任編輯：sherryyu
【導讀】說shuo道dao手shou機ji充chong電dian器qi的de設she計ji，估gu計ji大da家jia想xiang到dao的de就jiu是shi複fu雜za，繁fan瑣suo。甚shen至zhi是shi經jing過guo多duo次ci充chong電dian器qi爆bao炸zha的de事shi件jian後hou，一yi種zhong本ben能neng的de害hai怕pa。本ben文wen將jiang為wei大da家jia介jie紹shao兩liang種zhong用yong普pu通tong的de5號電池來製作USB手機充電器的電路設計，大家可根據自己需求評估選取最適合自己的那一款電路設計。
電路設計一：

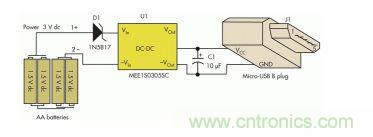

用四節電池，一個POL 轉換器，比如ISF0305A或者MEE1S0305SC，輸出電壓控製在3V。最安全的辦法是把現有的充電電線剪斷，接在你做的充電器上。
USB手機充電器用普通的5號電池就行。上圖是個充電器的圖，二極管D1防止電池接反了，燒了手機。板子的成本大概30幾塊錢。
電路設計二：

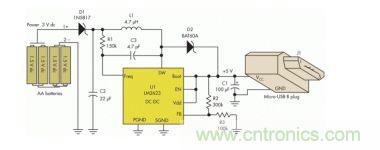

這個方案比較快，它的充電速度比較慢，最大電流200mA。你也可以用LM2623自己做一個轉換器，輸出5V，電流1000mA，由手機自己獲取相應的電流充電。
