分享:零電壓開關的設計思路及原理分析
發布時間:2013-12-24 責任編輯:sherryyu
ZVS電路原理與設計
ZVS是什麼,度娘查的為”零電壓開關(Zero Voltage Switch)“。即開關管關斷時,開關管導通時,其兩端的電壓已經為0。這樣開關管的開關損耗可以降到最低。我們平時使用的電磁爐和LLC電源都是這種諧振電源,普通的充電器等都是硬開關的,比這種諧振電源損耗要大些。所以ZVS可以做到很高效率,但是有一個缺點,就是其調節範圍一般都比較窄。例如電磁爐,當我們把功率調到比較大時,為持續加熱;當(dang)功(gong)率(lv)調(tiao)的(de)較(jiao)小(xiao)時(shi),就(jiu)開(kai)始(shi)斷(duan)斷(duan)續(xu)續(xu)加(jia)熱(re),因(yin)為(wei)那(na)個(ge)時(shi)候(hou)已(yi)經(jing)不(bu)能(neng)達(da)到(dao)諧(xie)振(zhen)狀(zhuang)態(tai)了(le)。像(xiang)我(wo)們(men)普(pu)通(tong)充(chong)電(dian)器(qi)那(na)種(zhong)硬(ying)開(kai)關(guan)的(de)電(dian)源(yuan),不(bu)管(guan)空(kong)載(zai)和(he)滿(man)載(zai)都(dou)是(shi)持(chi)續(xu)震(zhen)蕩(dang)的(de)。
初次看到ZVS電路,我驚呆了,兩個MOS管加幾個電阻電容就能組成諧振開關。真是佩服人民的想象力啊。

該電路隻需要少量元件即可達到零電壓開關。功率有人做到2KW以上,幾百瓦的話兩個開關管隻需加小型散熱器即可。

於是花了幾天時間對ZVS電路進行了下深入研究,讓大家明白其工作原理。
[page]

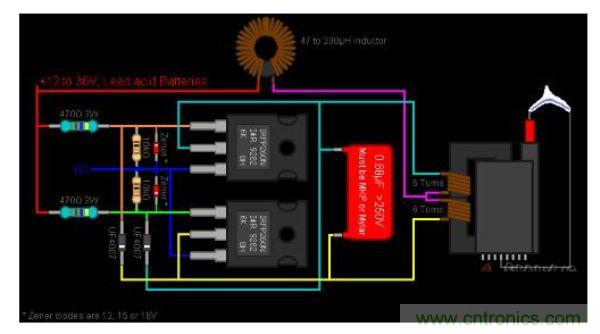

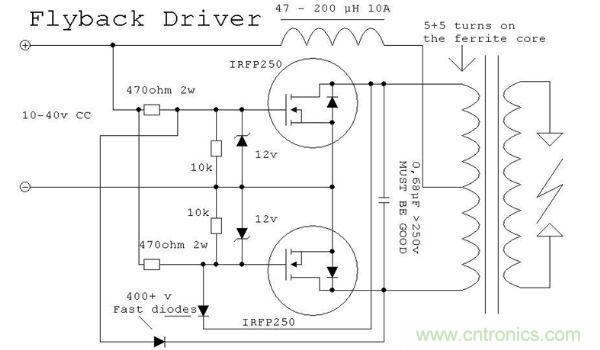

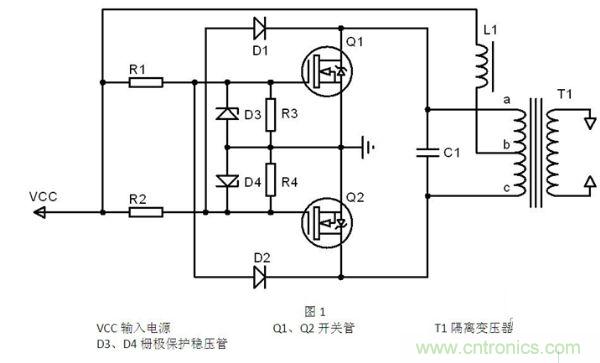

一、基本電路

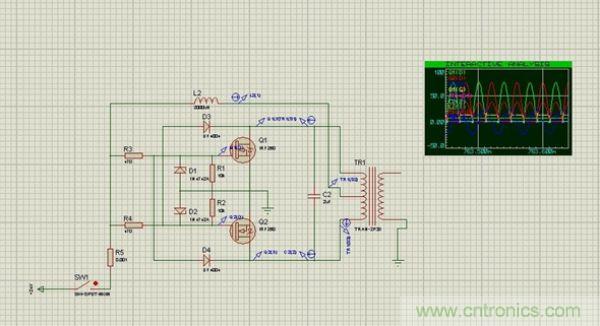

現在我們來進行分析其原理,首先使用proteus仿真電路進行仿真。


[page]
二、原理圖分析
1. 上電時L1通入的電流為零,電源通過R1、R2是Q1、Q 2導通,L1電流逐漸增加,由於兩個開關管特性差異,將導致流入兩個開關管的電流不同,假設Q1電流大於Q2電流,T1將產生b為正,a為負的感應電壓,於是通過T1形成正反饋,使Q1導通,Q2截止。完成啟動過程。
2. (t0~t1時間)穩態Q1導通時,由於上個周期T1電流為a到c,並且C 1兩端電壓為零。由於電流不能突變,T1電流將對C1充電,C1逐漸為a負c正的電壓,並且正弦變大,T1電流正弦變小。此時a電壓被Q1下拉到0V,所以C點電壓正弦變大,Q1柵極電壓被D3穩壓管鉗位,Q1時鍾保持導通。
3. (t1時間)當T1中電流下降為零,其能量全部釋放到C1,此時C1電壓達到最大值。
4. (t1~t2時間)C1開始通過T1由c到a放電,C1電壓即c點電壓正弦變小,T1電流由c到a正弦變大。
5. (t2時間)當C1能力基本放完時,c點電壓下降到MOS管閥值電壓左右,將通過D2使Q1進入放大區。此時C1對T1繞組由c到a放電電流達到最大值。同時由於Q1進入放大區,a點電壓逐漸上升,同時通過D1使Q2也進入放大區。
6. (t2時間)C1放電完畢,T1繞組由c到a電流達到最大值,將像C 1充電,使C1充電為a正c負的電壓,同時C1兩端電壓正弦變大。此時兩個MOS管同時進入放大區。
7. (圖3)由於T1對C1的持續充電,C1上電壓為a正c負,通過兩個二極管使Q2柵極電壓升高,Q1柵極逐漸下降,同時正反饋形成,Q2導通,Q1截止。
8. Q2導通與Q1導通過程類似。
9. L1電感值比T1大,整個震蕩周期中L1電流基本不變。震蕩過程中L1持續為LC振蕩器補充電能。

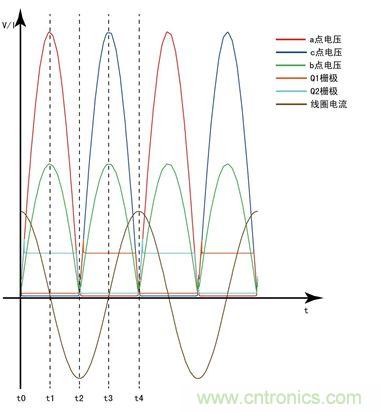

圖2 電路震蕩波形

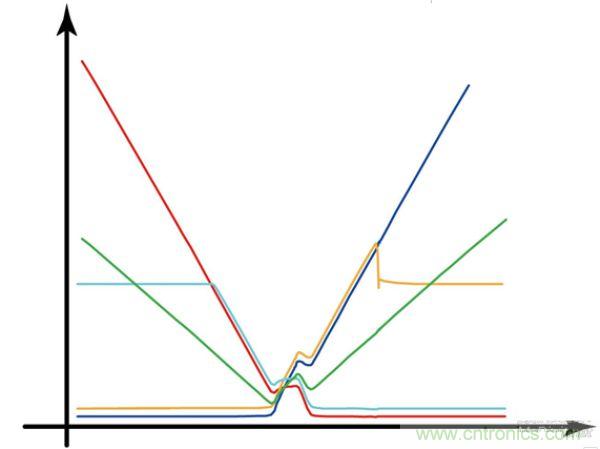

圖3 Q2導通轉換為Q1導通期間波形
[page]

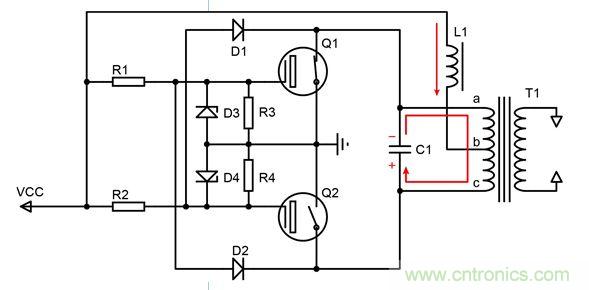

圖4(t0~t1)Q1導通,T1電流對C1充電

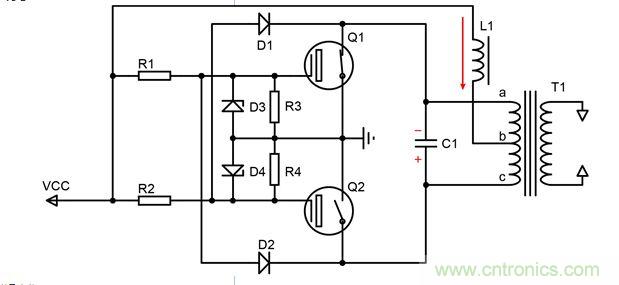

圖5(t1)T1電流為0 C1兩端電壓達到最大值

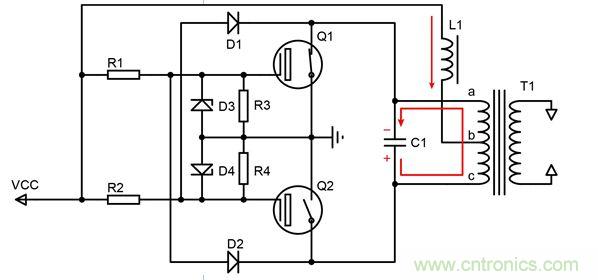

圖6(t1~t2)C1對T1繞組放電
[page]
當C1電壓為0左右時,Q1關斷,Q2導通.



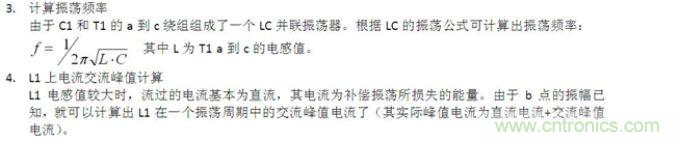

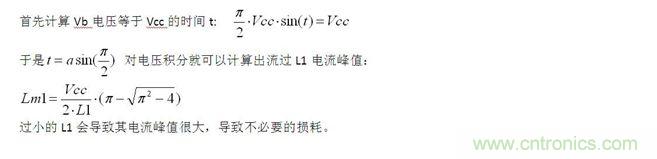

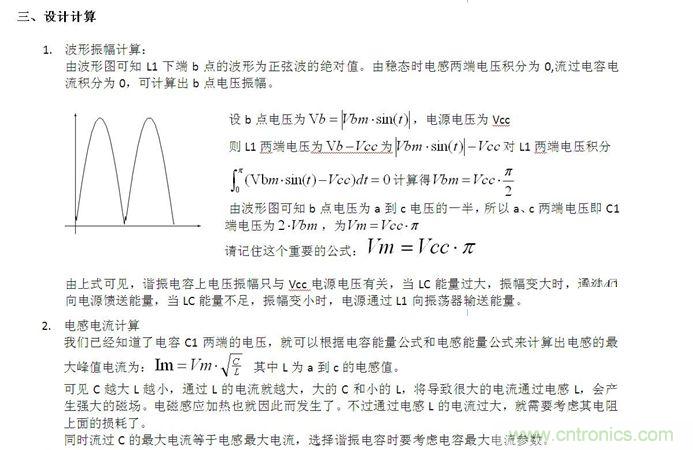

[page]

以前玩的小經驗:
1,初級電路中的二極管都要使用快恢複,比如FR係列;
2,場管Vds耐壓要達到4倍的輸入電壓;
3,輸入電壓低於12V可省去穩壓管(低於場館Vgs耐壓即可);
4,諧振電容要用性能超好的,電磁爐諧振電容(1200v那種)為首選,或CDET脈衝/吸收電容等,容量可選在0.3uF到2uF之間,容量大可提高帶載能力;
5,變壓器很關鍵,初級電感量會影響整體頻率,同時磁芯開縫隙可提高帶載能力;
6,如果有輸出整流,必須使用快恢複二極管,頻率較高的話(比如超過50K)FR係列抗不住,可以換成HER或UF係列;
7,輸入電感要抗大電流,比較推薦鐵矽鋁磁環,至少100uH,電感量大可提高帶載能力。
