LED驅動電源市場中，非隔離解決方案由於其磁性元件尺寸更小

、能效更高、元件數量更少、總物料單成本更低，以及能以機械設計滿足安規等優勢，成為應用熱點。本文介紹了一款使用TI控製芯片TPS92210設計的10W LED驅動電源。使用TPS92210特有的臨界模式固定峰值電流控製功能，設計無須反饋
，從而整個設計簡單，器件少
，成本低，效率高。

1、電源方案介紹

本方案采用TPS92210控製的臨界Buck電路，設置TPS92210工gong作zuo於yu固gu定ding峰feng值zhi電dian流liu的de方fang法fa，使shi電dian感gan電dian流liu峰feng值zhi固gu定ding，因yin為wei電dian路lu工gong作zuo在zai臨lin界jie模mo式shi
，所suo以yi電dian感gan電dian流liu的de平ping均jun值zhi等deng於yu峰feng值zhi電dian流liu的de一yi半ban
，從cong而er達da到dao輸shu出chu恒heng流liu的de目mu的de。

同時
，本方案不需要額外的電路，TPS92210本身可以實現輸出過流、短路、開路等保護。所以整個方案的元件少，成本低。

輸入采用了填穀電路，使得整機的PF值一直在0.7以上。

C8
，L2，C5組成pi型濾波。整機通過了傳導測試。 [page]
1.1TPS92210臨界模式設置

TPS92210需要滿足三個條件來開始一個新的周期：
1)距離上一次開通的時間需要大於由Ifb電流控製的時間。
2)距離上一次開通的時間需要大於芯片的最高頻率所限製的時間7.5us。
3)Tze腳必須有由高到低的零點穿越。

由於需要滿足以上三個條件，設計中將FB腳通過電阻接到Vdd設置一個固定的直流偏置，使TPS92210的開通完全由Tze腳的電壓零點穿越來決定
，這就保證了變換器一直工作在臨界電流模式。

1.2電感的設計

根據輸入輸出要求，計算電感量。本方案中，輸入176V~264Vac
，輸出40V，0.25A。由於輸入采用了填穀電路，所以輸入的電壓範圍可以計算如下：


根據上麵計算的最小最大輸入電壓，可以計算最小、最大占空比：


電感需要大約67匝。根據之前計算的電流RMS值，和設定的電流密度j，選擇AWG30來繞製電感。選用1股AWG30作為繞組。
[page]
2

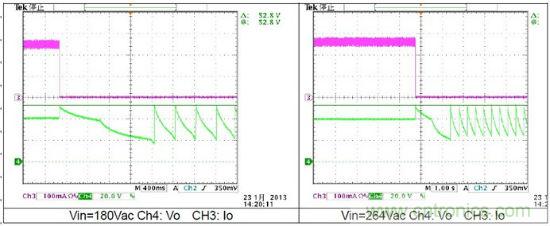

、測試結果

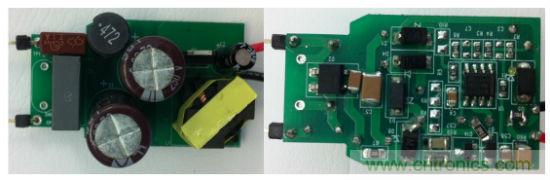

根據以上分析和設計
，製作了樣機並驗證其性能，實驗結果如下。
3、結論

本文分析設計了使用TPS92210控製的臨界模式buck變換器。分析了TPS92210臨界模式的可行性以及設置方式。詳細介紹了電感的計算和設計方法。最後製作了樣機驗證了分析和計算的正確。保證了TPS92210用於非隔離恒流LED驅動電源的可行性。
