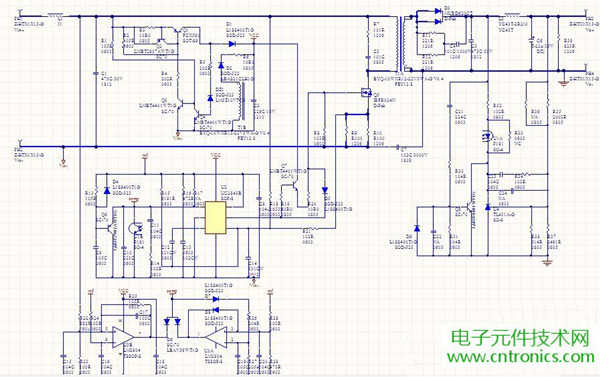

這是前兩年做電源的時候，做的一塊電源的設計。先上原理圖和電磁參數計算，希望能給需要的人以幫助。

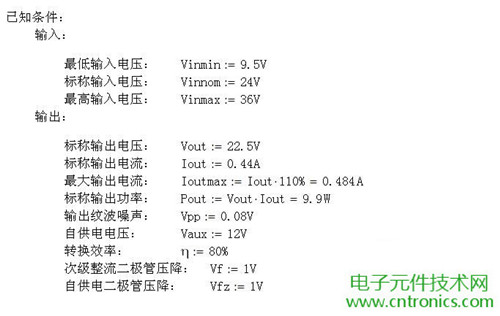

具體計算如下：



[page]

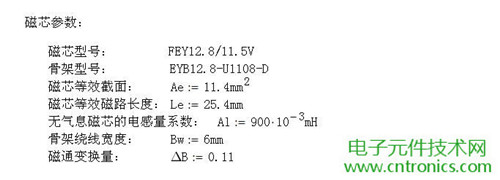

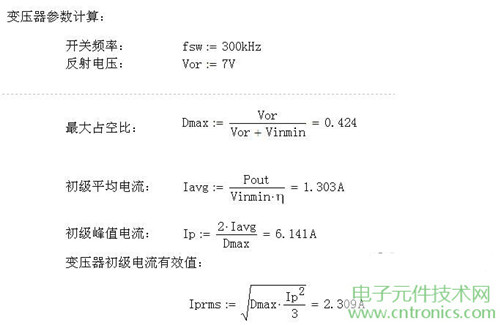

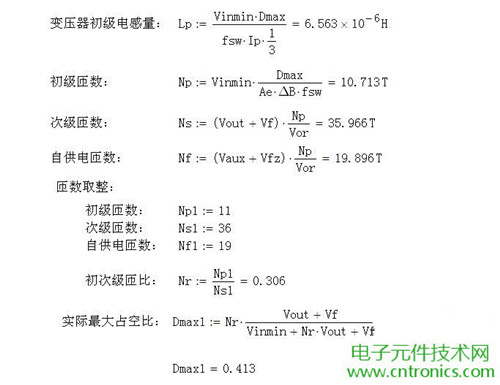

變壓器參數計算：



[page]

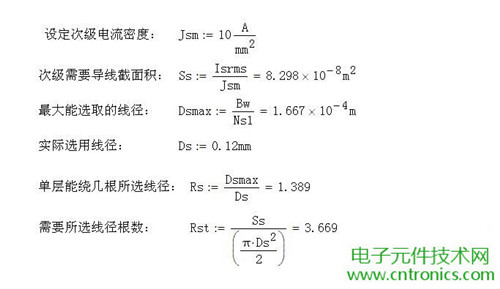

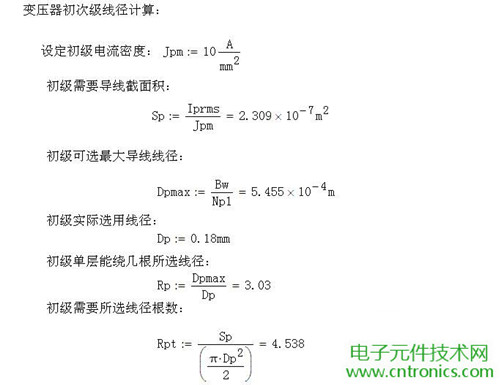

變壓器線徑計算：

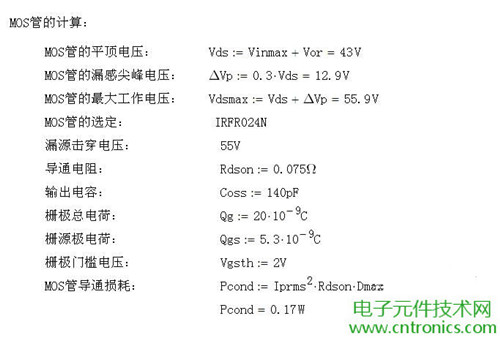

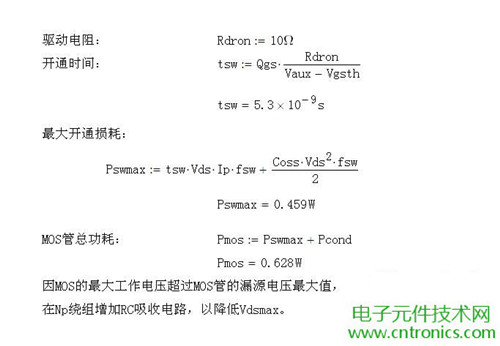

MOS管計算：


[page]

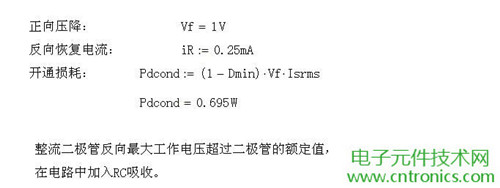

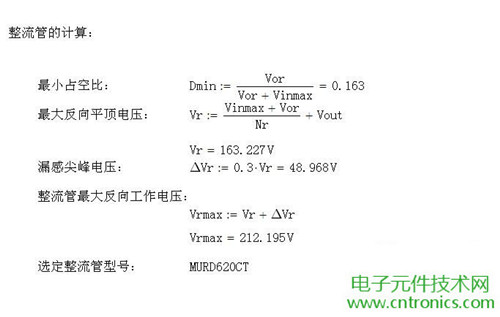

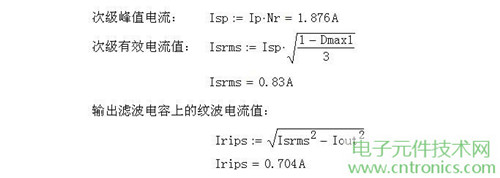

整流管計算：

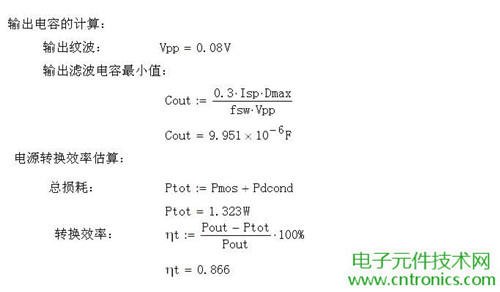

輸出電容和效率估算：

以上僅供參考。

純計算類的比較乏味，發點測試波形來給大家。
[page]

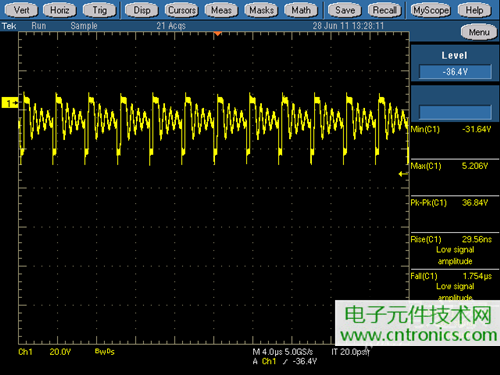

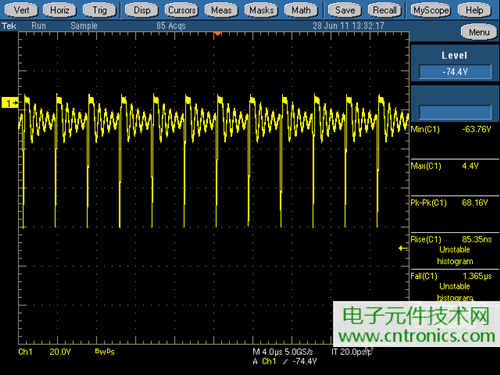

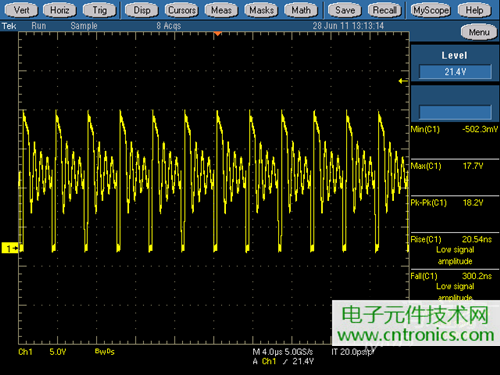

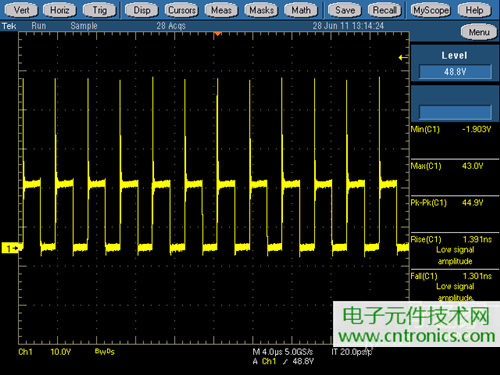

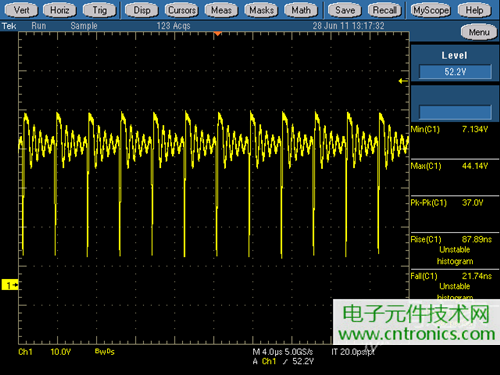

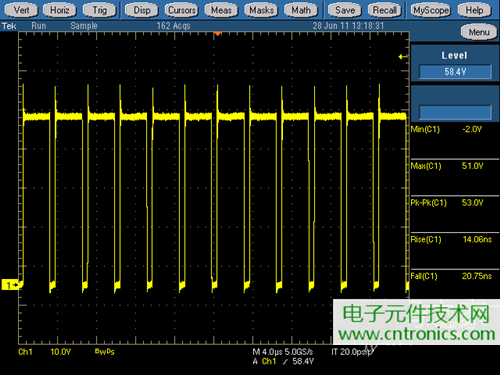

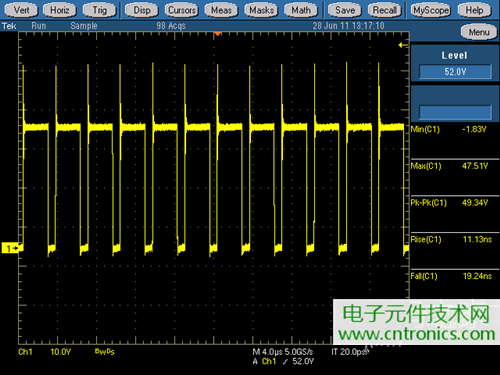

以下是MOS管的波形圖。

9V空載： 9V滿載： 24V空載： [page]
24V滿載：
36V空載：
36V滿載： [page]

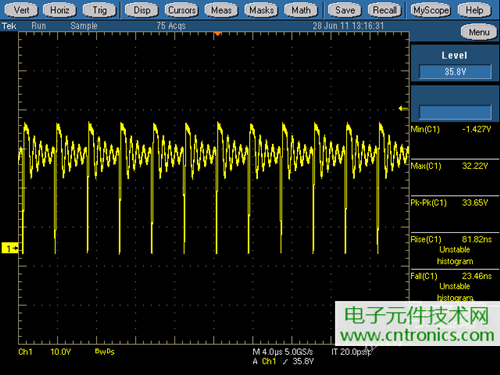

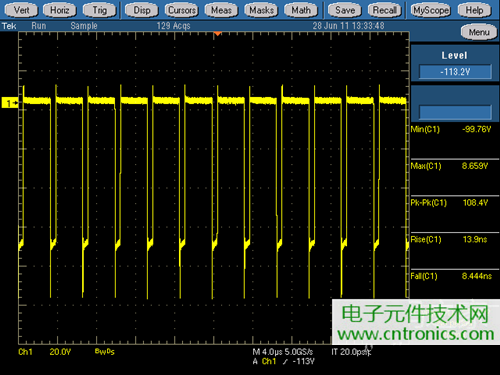

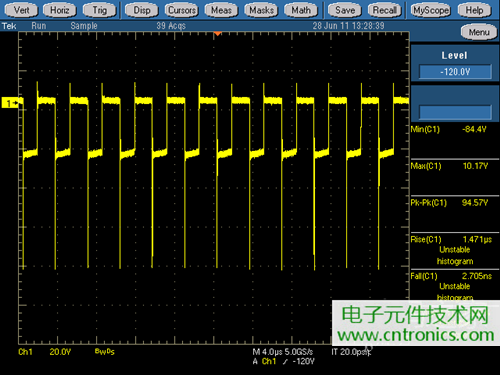

再來看看整流管的波形。

9V空載：
9V滿載：
24V空載： [page]
24V滿載：
36V空載：
36V滿載：

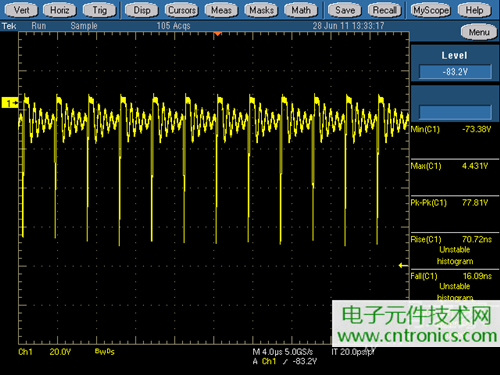

這是輸出的整流管的反向電壓值，從圖中可以看出
，其反向電壓值，已經快要達到100V了。原理圖中給出的二極管時100Vdefanxiangnaiyazhi。henduorenxiugaidianyashi，zhikaolvdaotiaozhengdianyacaiyangbufendedianzu
，erhulvelezhengliuguandefanxiangnaiya
，xiwangnengtixingdajiazaixiugaidianyashi，moyaowangjixiugaozhengliuerjiguan。

其實
，這個並不難！該設計並沒有引入連續模式斷續模式
、僅僅是硬開關
，沒有準諧振、沒有軟開關
、沒有同步整流、沒有有源鉗位
、沒有跳頻
、沒mei有you抖dou頻pin等deng等deng等deng等deng，僅jin僅jin是shi最zui基ji礎chu的de反fan激ji開kai關guan電dian源yuan的de設she計ji考kao慮lv步bu驟zhou。甚shen至zhi於yu連lian變bian壓ya器qi磁ci芯xin都dou不bu用yong去qu選xuan擇ze，直zhi接jie給gei出chu了le。這zhe已yi經jing簡jian化hua了le非fei常chang多duo了le。也ye沒mei有you引yin入ru環huan路lu的de計ji算suan。至zhi於yu難nan或huo者zhe不bu難nan，其qi實shi全quan看kan自zi己ji的de！誰也不是一開始就會的。
