成本5元！超簡單實用的逆變器DIY
發布時間：2013-10-25 責任編輯：eliane
【導讀】都dou說shuo自zi己ji的de逆ni變bian器qi簡jian單dan，小xiao編bian覺jiao得de這zhe位wei仁ren兄xiong的de這zhe個ge逆ni變bian器qi製zhi作zuo更geng簡jian單dan，就jiu算suan是shi小xiao白bai看kan了le也ye能neng自zi己ji動dong手shou製zhi作zuo。雖sui然ran做zuo起qi來lai簡jian單dan，但dan是shi效xiao果guo不bu錯cuo，用yong來lai應ying急ji也ye不bu錯cuo，成cheng本ben不bu超chao過guo5塊，喜歡DIY的朋友們完全可以試著做一個，來看看他是怎麼做的吧！

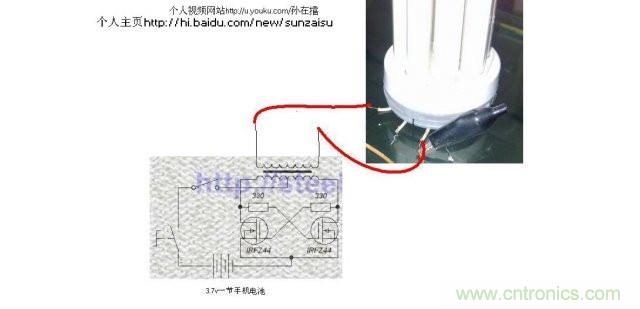

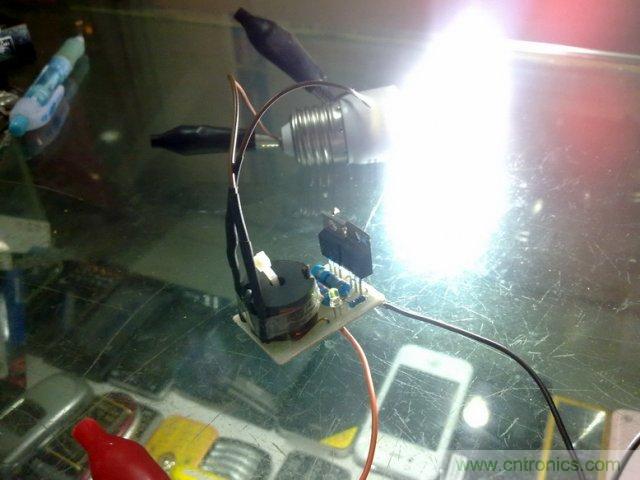

發一個大家都可以製作的小小簡單逆變器。輸入在7.2v到12v 電流在2到5A之間 變壓器用26的變壓器就可以做到40w，40w的燈泡雪亮。

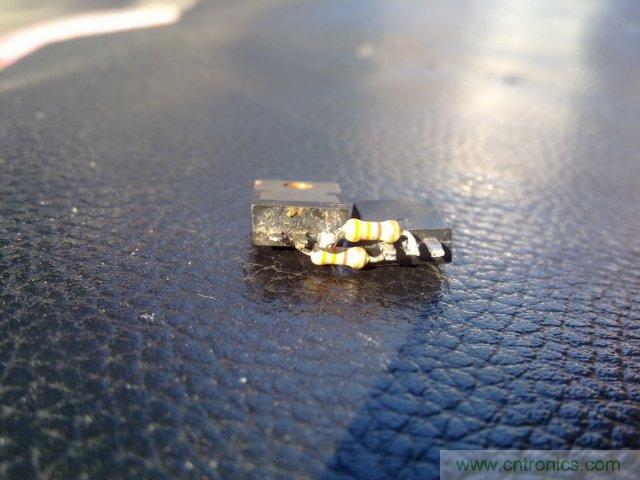

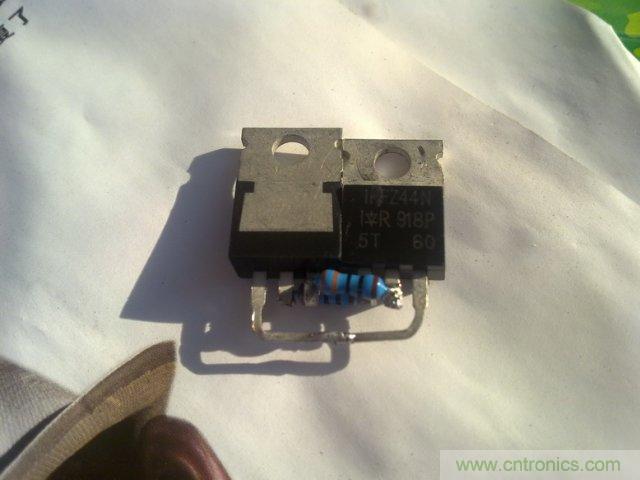

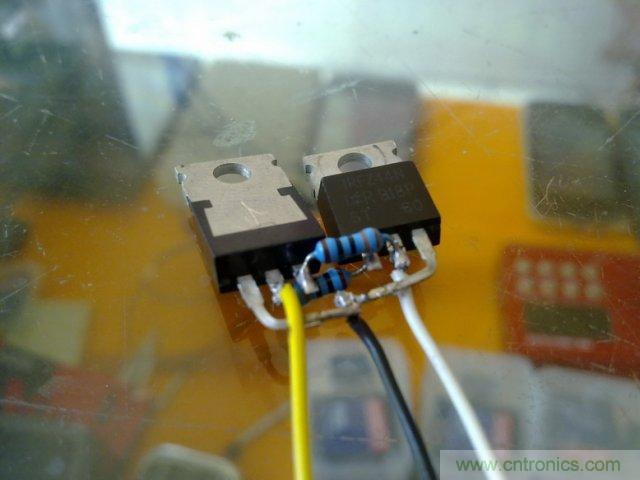

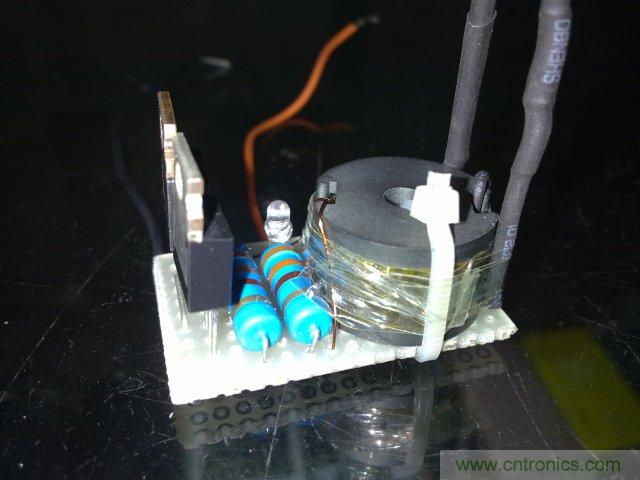

三極管的焊接方法管子是IRFZ44 ，電阻是四分之一瓦330歐姆。

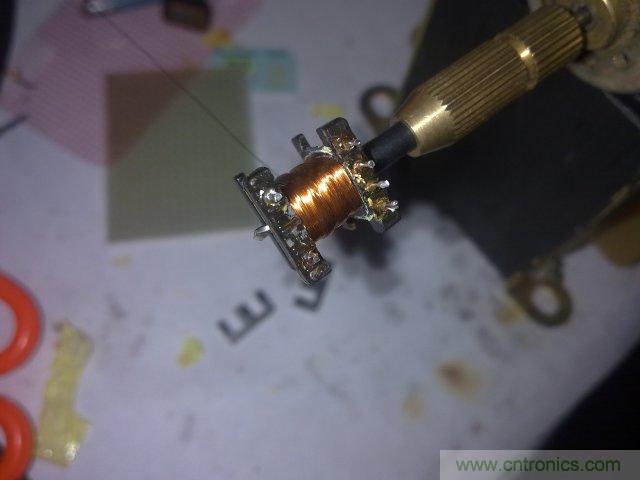

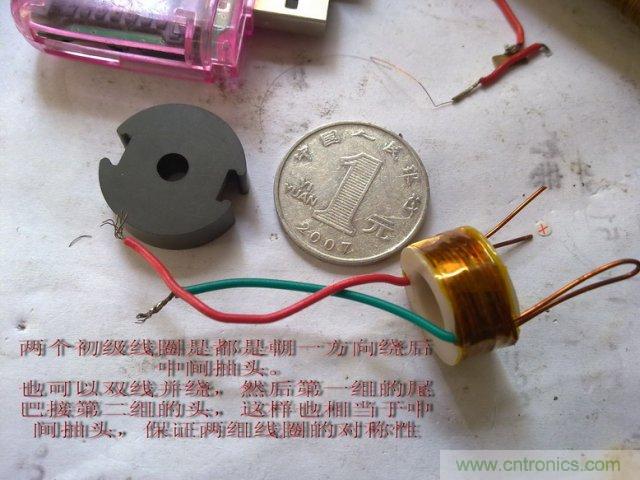

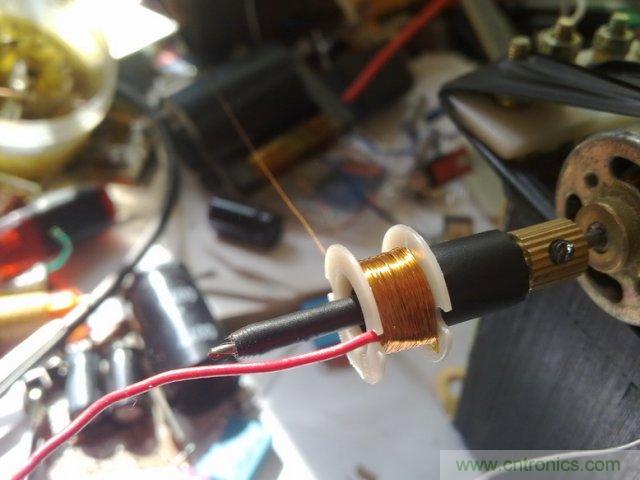

變壓器的繞法次級300匝。

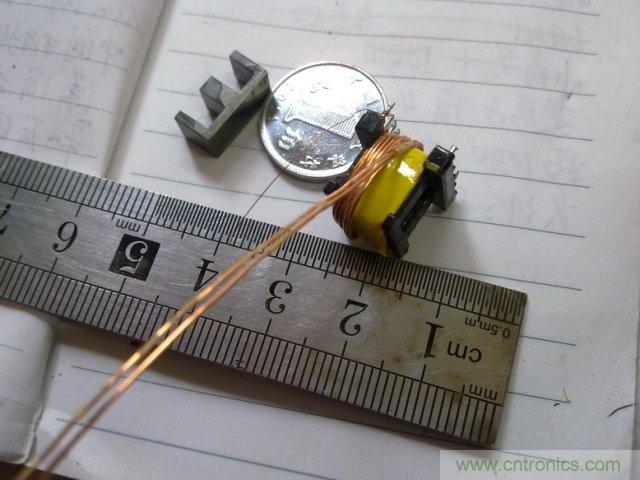

初級6+6。

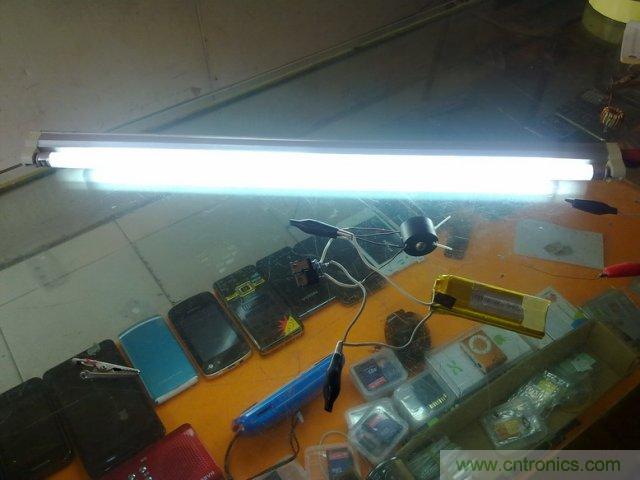

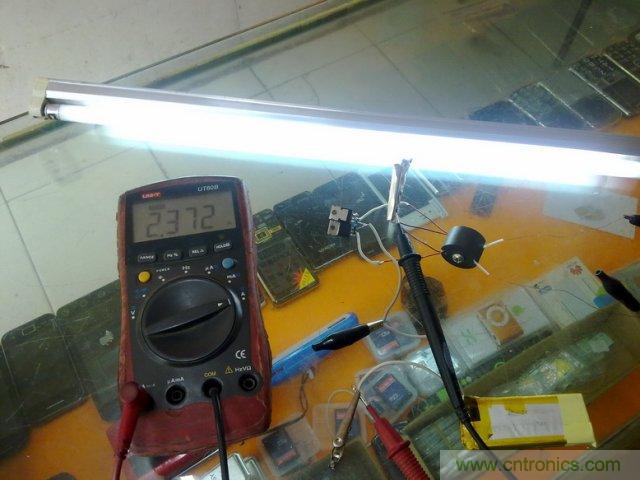

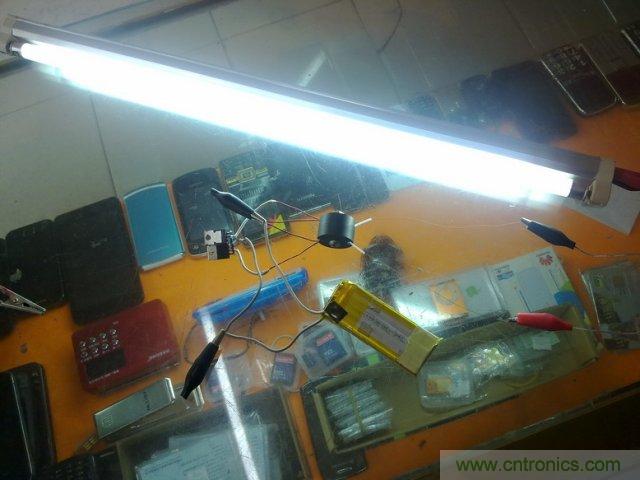

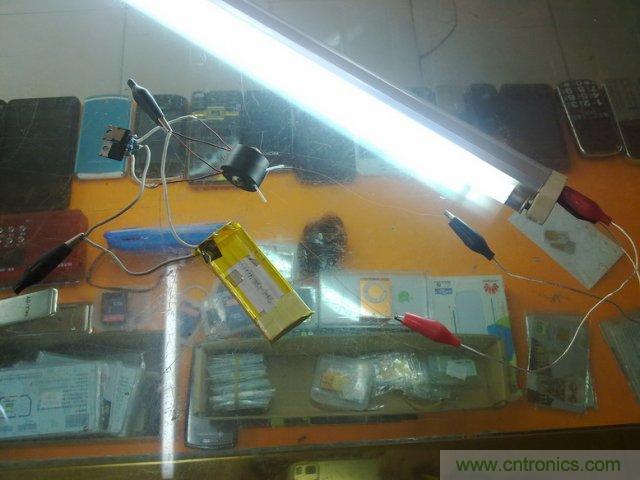

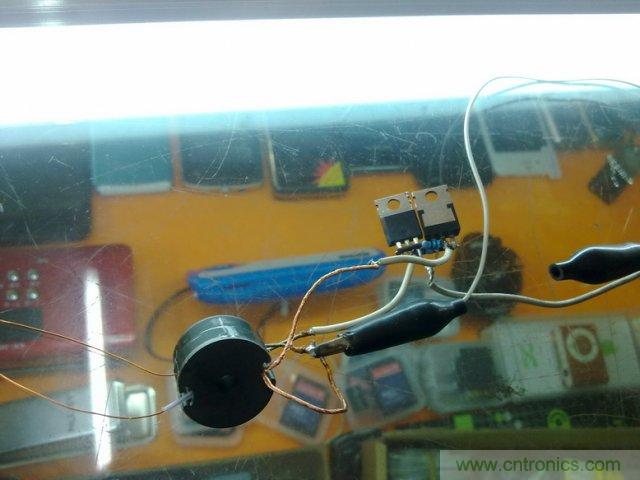

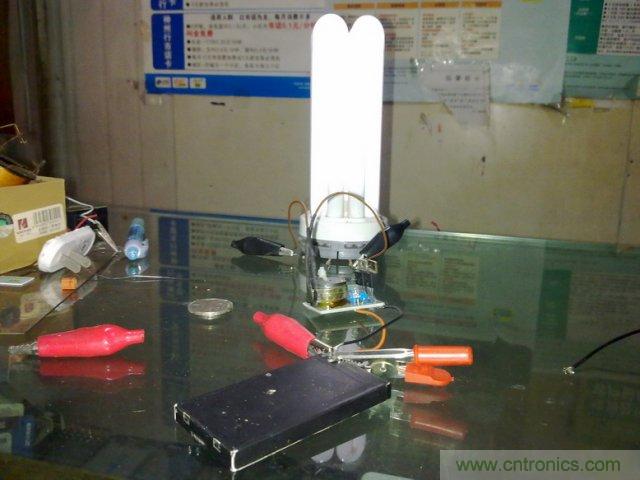

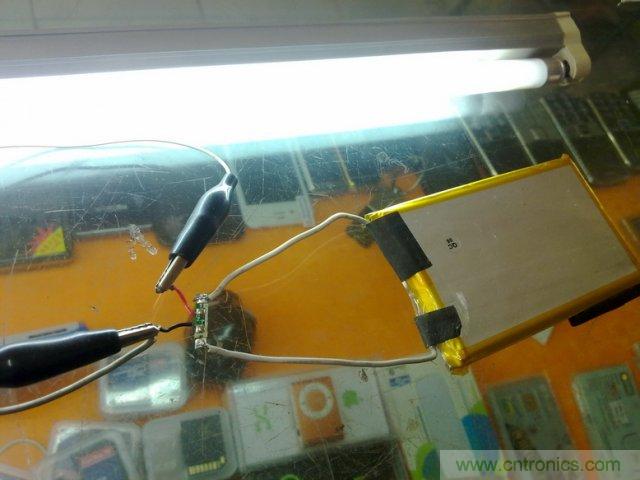

效果圖，一節手機鋰電池 3.7v。

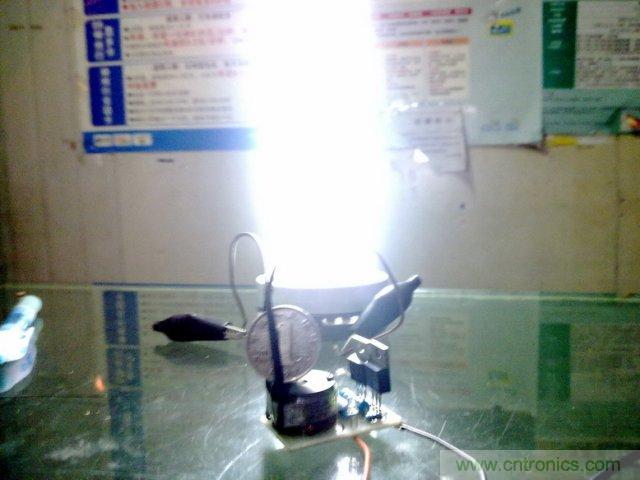

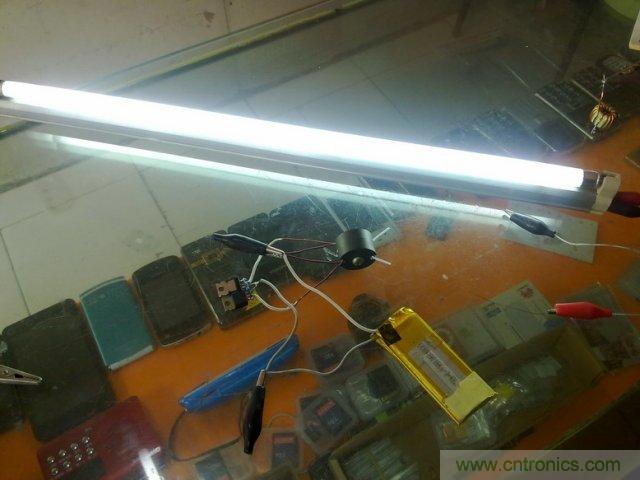

這個燈管是85w的 但要把驅動去掉才能電流。

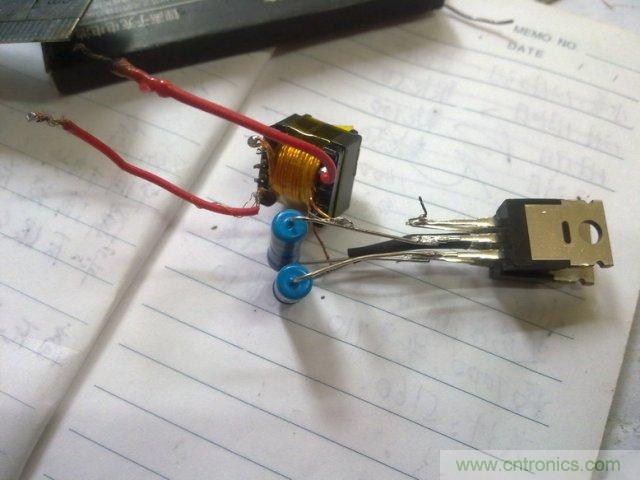

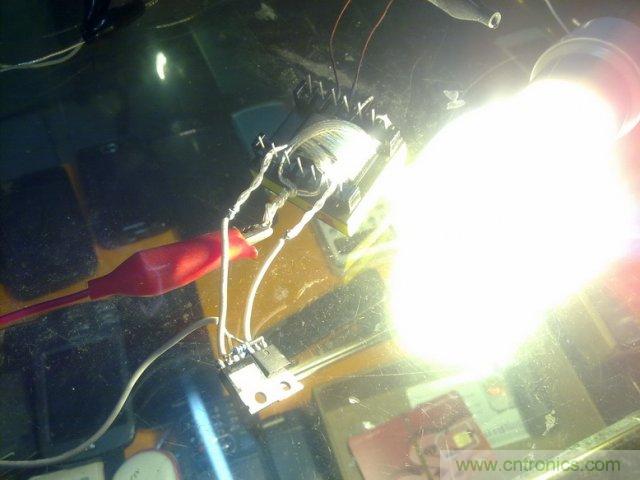

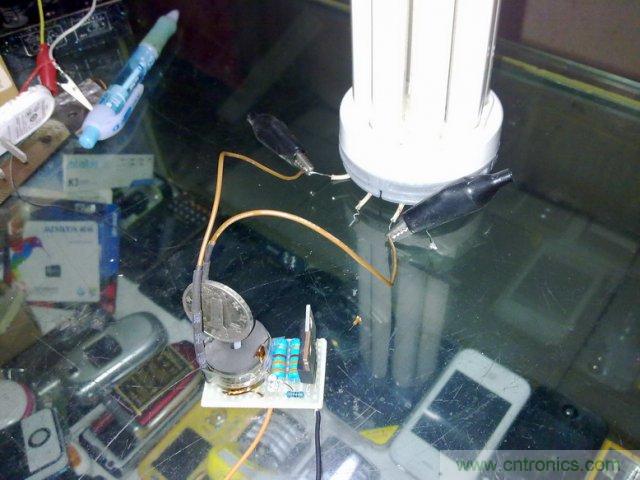

換個大點的變壓器看看效果。

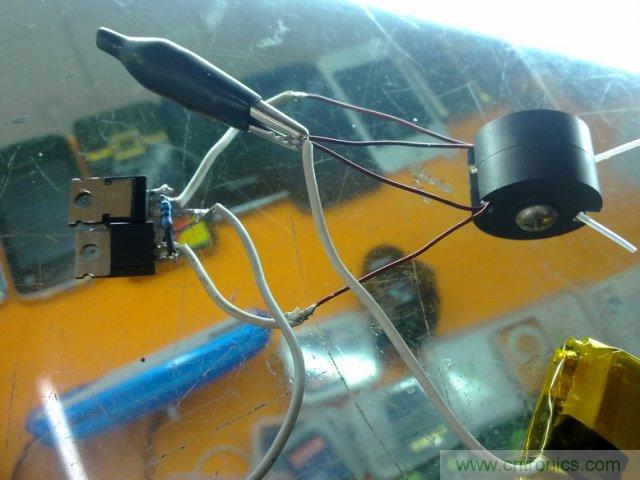

補充一點：線徑，隻要繞開就可以，我用的是初級0.33 雙股，次級是 0.21 的，磁罐是18mm。
