這個IC很早以前在Linear申請的，LTC3490用於1節或者2節5號電池升壓,點亮大功率LED,最大電流350MA,需要2節電池才能達到。1節電池效率比較低,用三洋的Eneloop電池大約可以達到150-170MA。

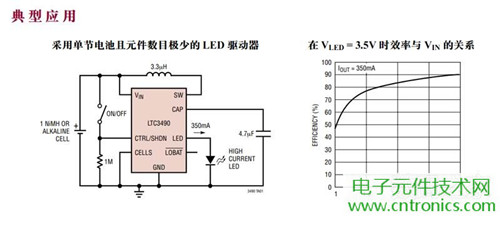

LTC3490典型應用

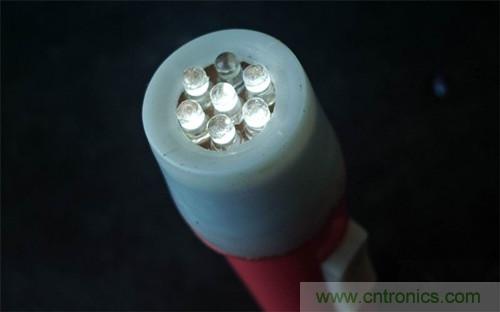

就是改造他，這個手電原來是2節5號電池+燈泡的。原來改造用的20MA的LED，已經有一個不亮了。

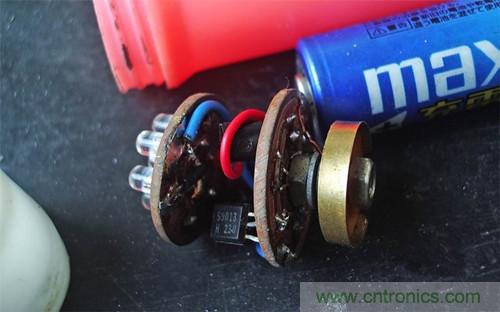

原來結構，用的獨立元件升壓電路，電流最多能到60MA。

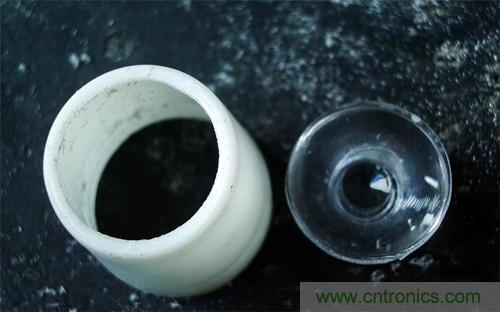

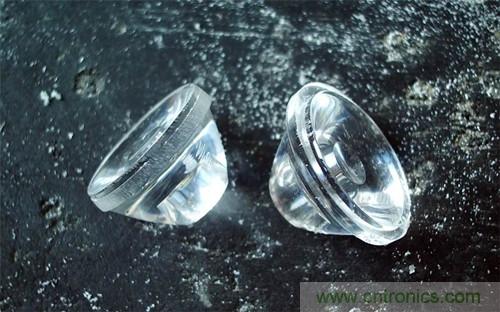

好了，開始改造光杯試了一下太長了，距離不夠，於是找到一個透鏡
，可以用在粉團燈珠上。

透鏡比較大

，把邊銼掉。
[page]
燈頭開孔，隻留很窄的邊。

電路部分把我那塊破板子再鋸掉一塊

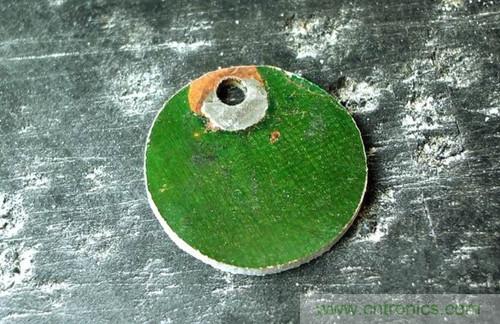

，再變身圓形。
比一下看看。

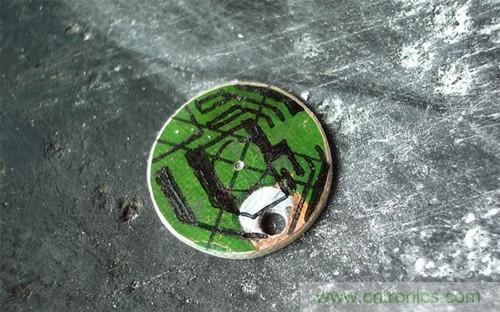

開始畫地圖
，這個圖又畫錯了
，後來才發現。
[page]

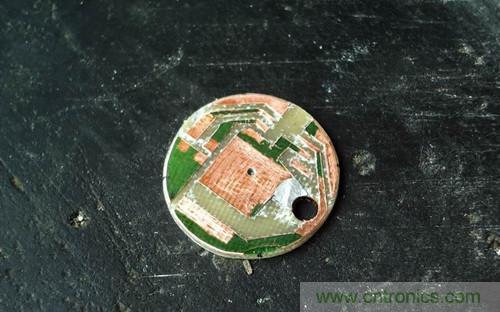

撕皮
，把需要焊接的地方都清理出來。

焊接中…

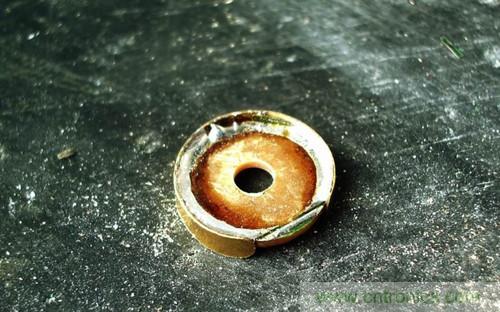

這個是負極，銅皮圍著PCB上次改造做的
，還能繼續用。

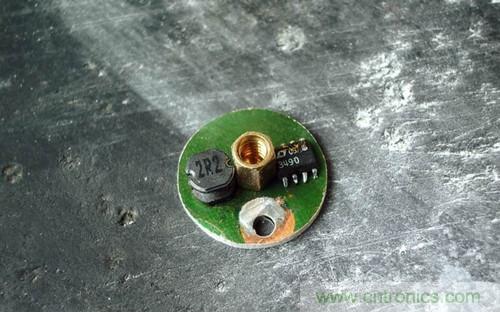

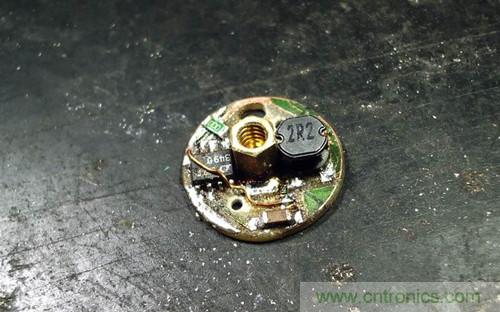

零件都齊全了，看一下效果,大螺絲是正極。 [page]

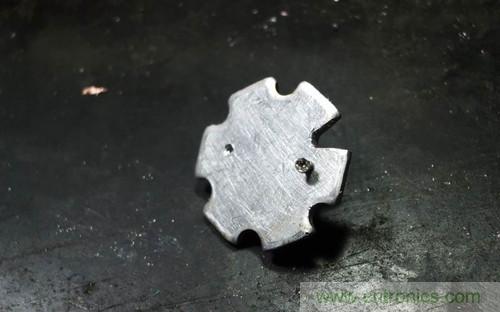

電路板會到處跑，所以還要固定一下在燈珠鋁基板上打兩個淺孔，背後有電路,所以不能打穿。

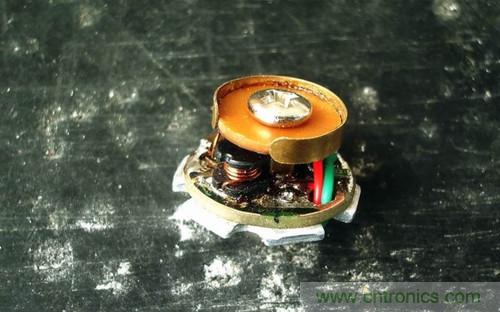

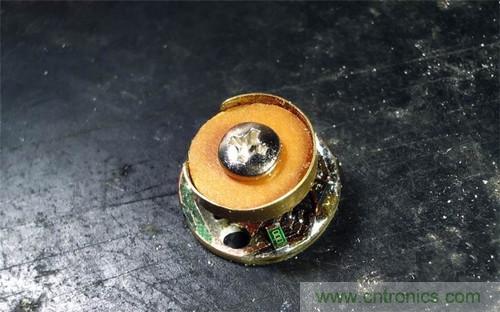

都擰到一起。

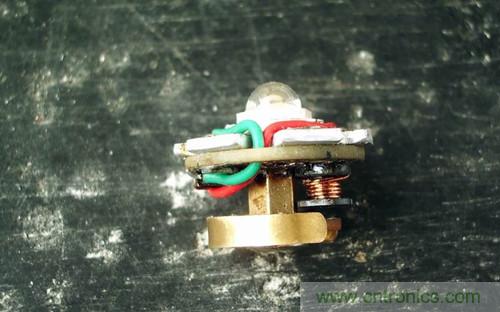

換個角度看看。

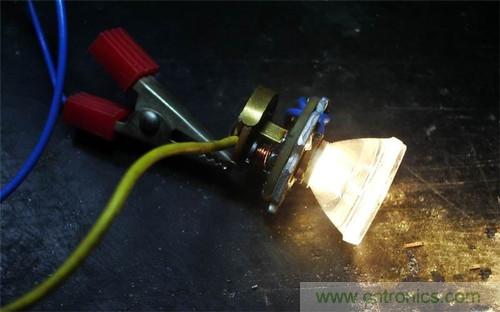

測試中，Eneloop電池實測電流150MA，垃圾電池隻有120-130MA。 [page]

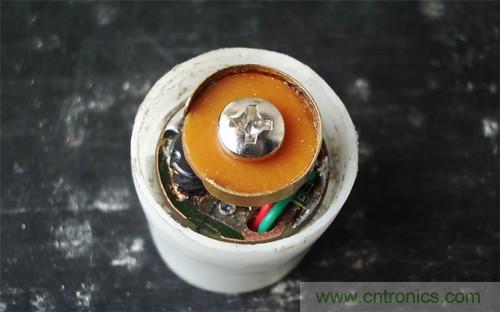

測試完成，裝進燈頭。

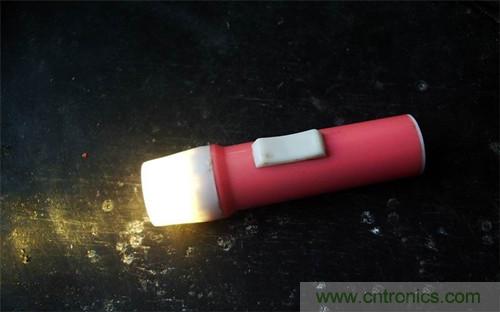

完成，上張全圖。

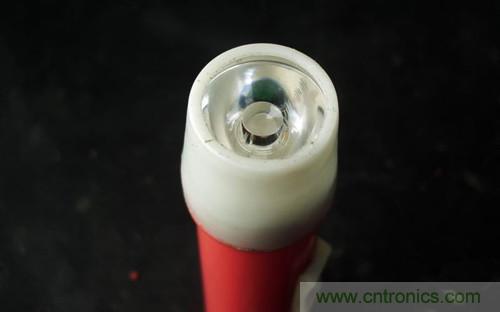

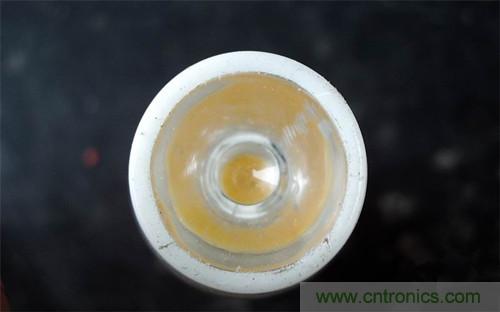

透鏡看起來也不錯。

使用OK！
