隨著麵向高壓能源、工業和汽車領域的能源儲存應用的發展
，比如風力發電、光伏電池和混合動力汽車

，鋰離子(Li-Ion)電池的應用日益普遍
，進而刺激了對更安全、更高性能電池監控和保護係統的需求。鋰離子電池組包含大量的電池單元
，必須正確監控才能提高電池效率，延長電池壽命並確保安全性。

AVNET基於AD7280A設計的隔離式鋰電池監控係統實現了鋰離子電池監控所需的
，包括電壓
、電流和溫度測量，信號隔離以及安全監控等功能，可以滿足鋰電池製造商和電源係統設計商的各種需求。

鋰電池監控係統設計中采用的主要芯片

• AD7280A 集成了對鋰離子電池進行通用監控所需全部功能的鋰離子電池監控器
• ADuM1401  采用ADI公司iCoupler技術的四通道數字隔離器
• ADuM5401  隔離的Σ-Δ調製器

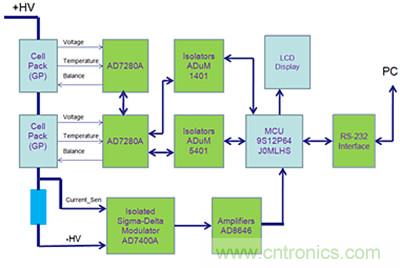

鋰電池監控係統硬件設計介紹

•  電池監控係統包括主板和負載板
•  完全隔離的電池監控係統解決方案
•  支持12 個電池單元的電壓和電流測量
，支持溫度測量
•  ±1.6 mV 電壓精度
•  模擬電池的短路和開路狀態
•  電源工作範圍: 8 V to 30 V
•  工作溫度範圍: −40°C to +105°C

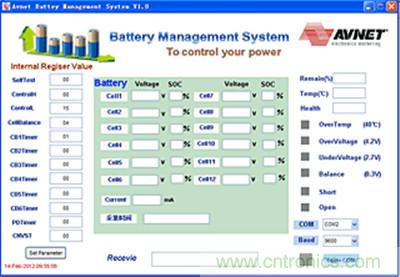

鋰電池監控係統軟件概覽


•  通過COM口與電池監控係統主板進行連接
•  對電池監控係統進行參數配置
•  獲取電壓
、電流及溫度值並顯示
•  多種報警顯示

更多詳細設計信息可參考：基於AD7280A完全隔離式鋰電池監控係統設計完整資料

鋰電池監控係統完整資料包含以下內容：

1. 電池監控係統介紹
2. 電池監控係統用戶手冊
3. 硬件原理圖及PCB layout
