連續可調穩壓電源電路圖,一般的雙電源（正負對稱電源）都沒有連續可調的功能，給使用帶來不便。

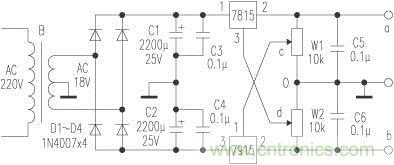

圖題：電路圖

電路如附圖所示
，由變壓器輸出的交流雙１８Ｖ電壓經Ｄ１～Ｄ４整流
，Ｃ１
、Ｃ２濾波得到一直流電壓，其中變壓器雙電源的中心抽頭作為公共接地端，然後分別把該直流電壓正負極接入７８１５的①腳和７９１５的③腳。７８１５的③腳接到電位器Ｗ２的滑動觸片“ｄ”上，７９１５的①腳接到電位器Ｗ１的滑動觸片“Ｃ”上。當將觸片“Ｃ”滑到“０”端接地時，調節Ｗ２，即可從“ａ”端得到“＋６～＋１５Ｖ”的正向可變電壓；若將觸片“ｄ”滑到“０”端接地
，調節Ｗ１
，在“ｂ”端就可得到“－６～－１５Ｖ”的負向可變電壓，將Ｗ１、Ｗ２換成同軸電位器，將獲得正負對稱的可調電源
，輸出電壓值在±６Ｖ～±１５Ｖ之間連續可調，可達到同步調節的目的。

本電路的７８１５
、７９１５三端穩壓塊上應加裝散熱片。
