關於集成運算放大器電源係統的設計
發布時間:2013-01-04 責任編輯:Lynnjiao
【導讀】大多數集成運算放大器電略部采用正、負對稱的雙電源供電,在隻有一組電源的情況下,集成運算放大器也能正常工作。
采用單電源對集成這算放大器供電的常用方法是,把集成運算放大器兩輸入端電位抬高(且通常抬高至電源電壓的一半,即 E+/2),抬高後的這個電位就相當於雙電源供電時的“地”電位,因此在靜態工作時,輸出端的電位也將等於兩輸入端的靜態電位,即E+/2。

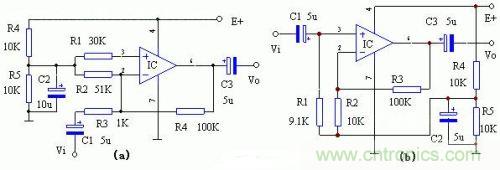

大多數集成運算放大器電略部采用正、負對稱的雙電源供電,在隻有一組電源的情況下,集成運算放大器也能正常工作。圖中所示為兩種采用單電源供電的供電電路。
圖中,集成運算放大器兩輸入端抬高的電壓由R4、R5對電源分壓後產生,約等於 E+/2;C2為濾波電容;C1和C3分別為輸入、輸出隔直電容。為了減小輸入失調電流的影響,圖(a)中R1應等於R2與R4的並聯值,圖(b)中R1應等於R2與R3的並聯值。
圖(a)為反相輸入方式,電路的交流放大倍數為R4/R3=100倍;圖(b)為同相輸入方式,電路的交流放大倍數為R3/R2=10倍。

圖題:電路圖
