便(bian)攜(xie)式(shi)電(dian)子(zi)設(she)備(bei)的(de)電(dian)池(chi)想(xiang)要(yao)同(tong)時(shi)兼(jian)具(ju)大(da)容(rong)量(liang)化(hua)和(he)支(zhi)持(chi)高(gao)負(fu)荷(he)並(bing)不(bu)容(rong)易(yi)。因(yin)此(ci)，對(dui)於(yu)高(gao)負(fu)荷(he)，是(shi)采(cai)用(yong)軟(ruan)件(jian)來(lai)分(fen)散(san)控(kong)製(zhi)峰(feng)值(zhi)負(fu)荷(he)的(de)方(fang)法(fa)等(deng)進(jin)行(xing)處(chu)理(li)的(de)
，但(dan)由(you)於(yu)智(zhi)能(neng)手(shou)機(ji)等(deng)應(ying)用(yong)的(de)發(fa)展(zhan)，用(yong)戶(hu)使(shi)用(yong)方(fang)法(fa)的(de)多(duo)樣(yang)化(hua)，使(shi)整(zheng)機(ji)的(de)電(dian)源(yuan)設(she)計(ji)者(zhe)很(hen)難(nan)預(yu)測(ce)實(shi)際(ji)負(fu)荷(he)狀(zhuang)態(tai)。

如果將電池和電氣雙層電容器（EDLC）組合使用，我們則可以期待獲得前述的減輕電池高負荷狀態的效果。原理上，EDLC的內部電阻可以比電池小，此外，最適合的設計也可快速對應。

電氣雙層電容器特征

村田的EDLC采用了最適合的電極材料和構造
，實現了小型化、低電阻（數十mΩ）及大容量。因此才可能在低損耗的同時釋放出A命令的大電流。另外
，與電池相比，EDLC即使在低溫環境下

，其特性變化也很少，並且能發揮和常溫狀態下相同水平的性能。

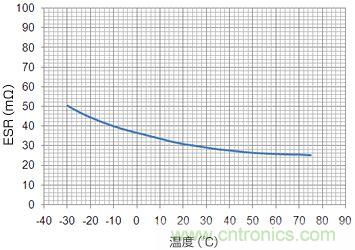

圖1: ESR的溫度特性

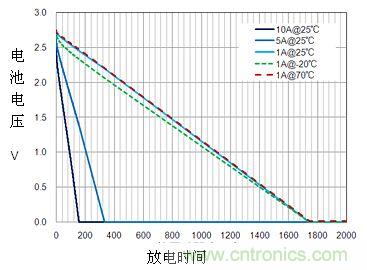

圖2: 放電特性 (5.5V、350mF、60mΩ商品)

[page]
使用了電氣雙層電容器的電池負荷減輕效果

電池數百mΩ的內部電阻相當於村田的EDLC的數倍。假設隻從電池裏釋放A命(ming)令(ling)的(de)大(da)電(dian)流(liu)的(de)話(hua)，電(dian)壓(ya)將(jiang)大(da)幅(fu)下(xia)降(jiang)，損(sun)耗(hao)也(ye)會(hui)增(zeng)大(da)。此(ci)外(wai)

，如(ru)果(guo)電(dian)壓(ya)下(xia)降(jiang)後(hou)，超(chao)過(guo)了(le)電(dian)池(chi)設(she)定(ding)的(de)保(bao)護(hu)電(dian)路(lu)的(de)電(dian)壓(ya)下(xia)限(xian)的(de)話(hua)，將(jiang)會(hui)強(qiang)製(zhi)停(ting)止(zhi)所(suo)有(you)作(zuo)業(ye)。會(hui)形(xing)成(cheng)電(dian)源(yuan)會(hui)突(tu)然(ran)關(guan)掉(diao)的(de)狀(zhuang)態(tai)（電源關閉）。

這裏我們列舉了使用EDLC來減輕電池負荷的具體事例。圖3是將電池以及EDLC的內部電阻部分分離開
，並做了明顯標記的電路圖。為了使EDLC達到減輕電池負荷的作用
，將EDLC和電池並聯連接。表1為評價條件。此處設定的負荷為設想的脈衝驅動的GSM和GPRS等通信、高輸出音頻、小型馬達等的峰值負荷。

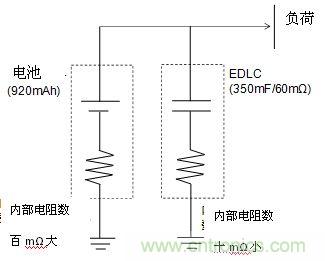

圖3：評價電路圖

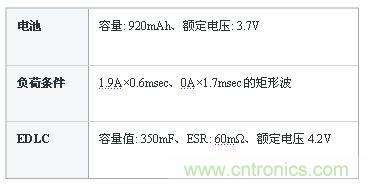

表1 ：評價條件

測定結果如圖4所示。

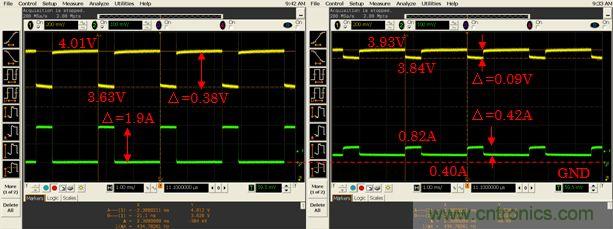

圖4：電池電壓和負荷電流的波形（左：無EDLC、右：有EDLC）

電池的負荷電流在沒有EDLC的情況下為1.9A，和EDLC並聯連接後負荷電流的變為0.42A，電池的下降電壓也從沒有EDLC的情況下的0.38V減小到0.09V。

因此
，EDLChedianchibinglianzhihou，yizhiledianchidefuhedianliuhedianyabiandong，shidianzishebeikeyichuyuwendingdegongzuozhuangtai。tebieshizhichiduanshijiandedemaichongfuzaidianliu
，cuntianEDLC內部電阻的低阻抗化實現了高速支持負荷變動。

[page]
電氣雙層電容器產品一覽

村田的EDLC的產品一覽如表2所示。

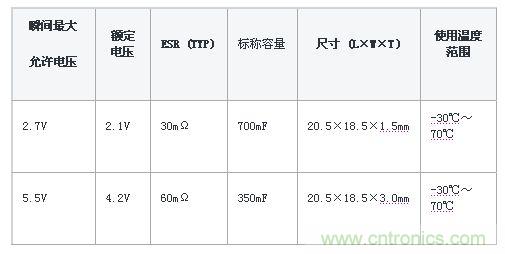

表2：  EDLC產品一覽（DME係列）

今後的展望

便攜式電子設備今後將迎來體積小
、重量輕兼具多功能化為特征的市場。由於EDLC減少了電池的負荷
，就可生產出更便利的產品。

村田製作所將繼續推進產品開發，通過提供當前市場所需求的產品方案
，以便攜式電子設備為契機為社會的發展繼續作出貢獻。
