UCD9110或UCD9501等新上市的數字電源控製器需要具備新型的智能型集成MOSFET驅動器的支持。電源設計人員仍然對數字電源控製技術心存疑慮。他們經常將PCdelanpingxianxiangguijiuyuruanjianchongtu。dangran，zhezhongzhengyihuizuaishuzikongzhidianyuanyijizhazhaokongzhiqiguzhangqijiangonglvjibaohucelvedetuiguang。zhetuidonglebuyilaishuzidianyuankongzhiqixinhaodejubeigonglvjineibubaohugongnengdeMOSFET驅動器的發展。

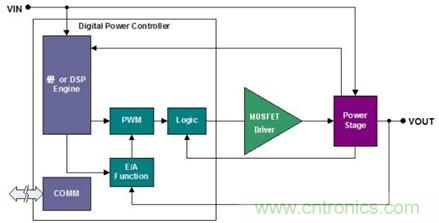

圖1：數字電源的典型實施方案

圖1是數字控製電源的典型實施方案。圖中左側數字電源控製器通常的工作電壓為3.3V。由於控製器設計中采用了數字低電壓處理方法，出於對穩定性及噪聲的考慮，不能直接使用該數字控製器驅動MOSFET。控製器與功率級之間的接口由MOSFET驅動器提供。通常由MOSFET驅動器接收PWM或數字控製器的輸出信號，然後將其轉換為適於高效開、關MOSFET的高電流信號。如果控製器信號受到幹擾或出錯，則普通MOSFET驅動器將無法提供任何保護功能。TI推出的UCD7K係列MOSFET驅動器將能夠保護功率級免受因幹擾驅動信號而導致的重大故障。MOSFET驅動器內置的超高速電流感應比較器提供了功率級保護。圖2為相關結構圖。

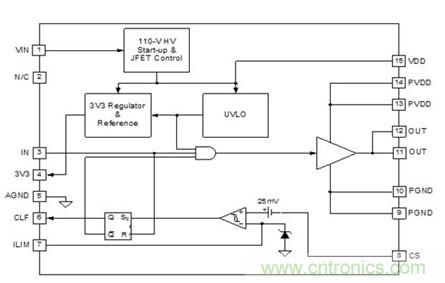

圖2：UCD7500 MOSFET驅動器結構圖

[member]
[page]
集成的超快速電流限製功能

UCD7K MOSFET驅動器接收到來自數字控製器的邏輯電平輸入信號，然後將其轉換為±4A的高電流MOSFET柵zha極ji驅qu動dong信xin號hao，並bing連lian接jie至zhi功gong率lv級ji。該gai驅qu動dong器qi提ti供gong了le具ju有you可ke編bian程cheng閾yu值zhi及ji數shu字zi輸shu出chu電dian流liu限xian製zhi標biao記ji的de周zhou期qi性xing電dian流liu限xian製zhi功gong能neng，主zhu機ji控kong製zhi器qi通tong過guo監jian測ce電dian流liu標biao記ji，可ke以yi選xuan擇ze合he適shi的de算suan法fa並bing得de出chu所suo需xu的de限xian流liu配pei置zhi參can數shu(Profile)。當出現數字係統不能及時針對故障做出響應的情況時(極少發生)，該項快速(25ns)周期性電流限製保護功能就會關閉功率級。本地過電流保護功能的主要優點是

，當數字控製器中的軟件代碼損壞或終止運行時，UCD7K器件能夠對功率級提供保護。如果控製器PWM輸出保持高電流，本地電流檢測電路將在出現過電流情況時關閉驅動器輸出。係統很可能進入重試模式，因為大多數DSP及微控製器均配備有板上看門狗、掉電複位等監控外設，可以在運行不正常時重新啟動器件。但是這些外設的反應速度通常較慢
，無法保護功率級不受損壞。UCD7K的電流限製比較器為功率級提供了所需的快速保護功能。

通過在電流限製(ILIM)引腳施加所需的閾值電壓，可在0.25V至1.0V的de範fan圍wei內nei隨sui意yi設she置zhi電dian流liu限xian製zhi閾yu值zhi。可ke以yi使shi用yong電dian阻zu分fen壓ya器qi或huo者zhe數shu字zi控kong製zhi器qi加jia數shu模mo轉zhuan換huan器qi來lai施shi加jia該gai電dian壓ya。在zai任ren何he情qing況kuang下xia
，最zui大da閾yu值zhi電dian壓ya已yi在zai內nei部bu限xian定ding為wei1.0V
，而外部電壓設定超過1.0V時無效，這就為D/A轉換器損壞時提供了另一種保護功能。

TrueDrive輸出架構

對於快速開關速度
，UCD7K驅動器的輸出使用TrueDrive輸出架構
，在開關交換的“米勒”平坦區期間，該架構向MOSFET的柵極輸入±4A的額定電流。TrueDrive包含由雙極性管和MOSFET管並聯組成的上拉/下拉電路。

高電壓啟動JFET+精確參考

部件號第二位數字等於或大於5(如UCD7500
、UCD7601)的UCD7K係列器件內置有一個110V啟動JFET，可與48V通信總線電壓直接相連而無需外部電阻。JFET在啟動期間提供電流，當偏置繞組連接到VDD引腳得到足夠的工作電流時JFET將禁用。
UCD7K係列器件中還包含精度為1%、電壓為3.3V
、電流為10mA的線性穩壓器，該穩壓器在作為參考電壓的同時又為數字控製器供電。

[page]
數字電源應用

圖3中UCD7500驅動器將左側的數字控製器與右側的功率級相連。UCD7500的引腳1直接與通信輸入電壓總線相連
，內部JFET在啟動期間提供電流。微控製器由MOSFET驅動器的3.3V電壓穩壓器供電。啟動期間CLF標誌位保持高電平，直到UCD7500的內部及外部電源電壓進入工作範圍。此時，CLF標誌位將變為低電平，UCD7500開始處理輸入驅動信號。啟動期間，微處理器監測CFL標誌位，當CLF標誌位變為低電平後，微處理器向MOSFET驅動器發送功率脈衝。MOSFET驅動器從引腳3接收到輸入脈衝。同時從微控製器的引腳6接收到限流設置。與引腳8相連的電流感應電阻監視通過功率級的電流。一旦通過電流感應電阻的電流超過ILIM上的限流設置，MOSFET驅動器會立即關閉MOSFET柵極驅動，並向微控製器發送電流限製標記。當微控製器向UCD7500發fa送song新xin的de柵zha極ji驅qu動dong脈mai衝chong時shi

，電dian流liu限xian製zhi標biao記ji清qing除chu。該gai技ji術shu使shi微wei控kong製zhi器qi能neng夠gou決jue定ding如ru何he應ying對dui電dian流liu限xian製zhi事shi件jian，例li如ru在zai一yi定ding時shi間jian內nei向xiang負fu載zai提ti供gong更geng多duo電dian流liu(馬達驅動的啟動期間)。微控製器會提高電流限製閾值
，也有可能會計算電流限製標記脈衝的個數
，容忍一定數量的電流限製事件
，直到發出關機命令。

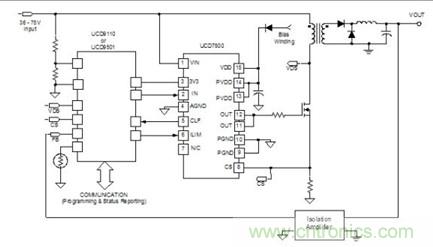

圖3：UCD7500 MOSFET驅動器在數字控製電源中的典型應用

模擬電源應用

圖4中UCD7600 MOSFET驅動器與內置了PWM控製器的UCC28221相連。UCD7600提供兩個獨立的MOSFET驅動器


，各自擁有獨立的電流限製比較器及電流限製標記。在圖4的應用中，兩個比較器的定值限流閾值由施加了3.3V內部電壓的電阻分壓器提供。這些閾值用作打嗝(Hiccup)模式的二級電流感應限製。

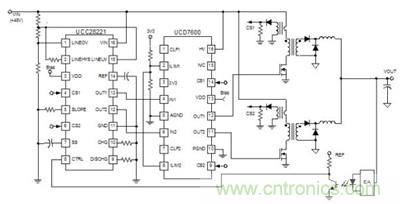

圖4：智能MOSFET驅動器為模擬PWM控製器增加了二級電流限製
