ADI推出的ADE7816是一款單芯片電能計量前端(AFE)，可用於監測高達六個電路的功耗和電能質量。該器件針對數據中心配電單元、能量監測管理係統以及多通道電表而設計。這款新型AFE能夠測量1個電壓通道和最多6個電流通道，從而為各電路提供高精度電能使用和電源質量數據。
[member]
ADE7816支持與標準微控製器接口，因此特別適合需要更大的處理器靈活性和更多外設選項的應用，這是固定配置的片上係統(SoC)器件所無法提供的。

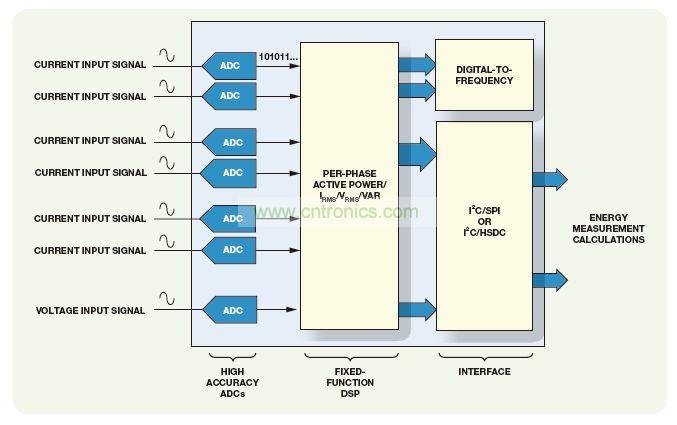

該器件內置七個型ADC和he一yi個ge高gao精jing度du電dian能neng計ji量liang內nei核he。六liu個ge電dian流liu輸shu入ru通tong道dao允yun許xu同tong時shi測ce量liang多duo個ge負fu載zai。電dian壓ya通tong道dao和he各ge電dian流liu通tong道dao都dou具ju有you完wan整zheng的de信xin號hao路lu徑jing
，支zhi持chi全quan範fan圍wei測ce量liang。各ge輸shu入ru通tong道dao均jun支zhi持chi靈ling活huo的de增zeng益yi級ji，因yin此ci該gai器qi件jian適shi合he與yu各ge種zhong電dian流liu傳感器一起使用，如電流變壓器(CT)和羅氏線圈。該器件包含6個片內數字積分器為使用羅氏線圈傳感器提供了便利。
ADE7816允許用戶通過SPI或I2C接口訪問片內計量寄存器。專用高速數據采集(HSDC)端口可以與I2C配合使用，以訪問實時ADC輸出信息。通過兩個外部中斷引腳IRQ0和IRQ1可以獲得全麵的電能質量信息，如過流、過壓、峰值和驟降檢測等。ADE7816電能計量IC采用3.3 V電源供電，提供40引腳LFCSP無鉛封裝。

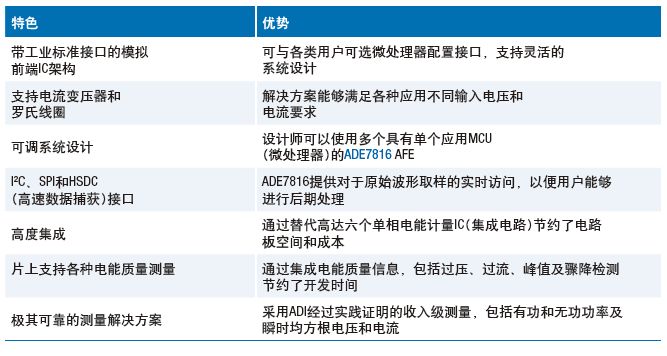

特性和優勢
