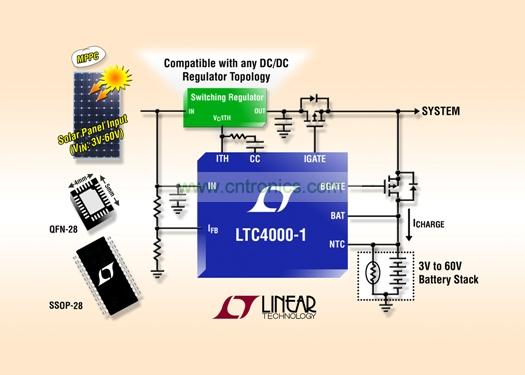

導言：淩力爾特公司推出具備輸入最大功率點控製 (MPPC) 的高壓控製器和電源管理器 LTC4000-1，該器件幾乎可將任何外部補償的 DC/DC 電源變成全功能電池充電器。LTC4000-1 的 MPPC 電dian路lu具ju備bei輸shu入ru電dian壓ya調tiao節jie環huan路lu，該gai環huan路lu可ke控kong製zhi充chong電dian電dian流liu，以yi保bao持chi輸shu入ru電dian壓ya在zai所suo設she定ding的de值zhi上shang
，從cong而er非fei常chang適shi用yong於yu太tai陽yang能neng電dian池chi板ban或huo其qi他ta高gao阻zu抗kang電dian源yuan。應ying用yong包bao括kuo大da功gong率lv電dian池chi充chong電dian器qi係xi統tong、高性能便攜式儀表、電池備份係統、以及配備電池供電的工業或軍用設備。

LTC4000-1 能驅動典型的 DC/DC 轉換器拓撲，包括降壓型、升壓型、降壓-升壓型、SEPIC、反激式和正向轉換器拓撲。該器件提供精確的輸入電流監視以及充電電流監視和調節。它在3V 至60V 的輸入及輸出電壓範圍內工作，可與各種不同的輸入電壓源、電池組和電池化學組成兼容。

LTC4000-1 具備智能 PowerPath拓撲，當輸入功率有限時，該拓撲優先向係統負載供電。LTC4000-1 控製外部 PFET 以提供低損耗反向電流保護
、給電池高效率充電和放電、yijishixianjishijietongyunxing，jishizaidianchishendufangdianshiyenengquebaoyichashangdianyuanjiukegeixitonggongdian。waibujiancedianzuqihejingquedejiancezaigaoxiaolvshiquebaozhunquededianliu
，congeryunxuzhuanhuanqikezai mW 到 kW 的功率範圍運行。

LTC4000-1 的全功能控製器可給各種化學組成的電池充電，包括鋰離子/聚合物/磷酸
、密封鉛酸 (SLA) 和基於鎳的電池。該器件通過其 FLT 和 CHRG 引腳提供充電狀態指示信號。電池充電器的其他特點包括 ±0.2% 的可編程浮置電壓、可選定時器或 C/X 電流終止

、運用 NTC 熱敏電阻實現適宜溫度的充電
、自動再充、對深度放電的電池進行 C/10 涓流充電以及檢測壞電池。

LTC4000-1 采用扁平 (0.75mm) 28 引腳 4mm x 5mm QFN 和 28 引線 SSOP 封裝。該器件保證在 -40C 至 125C 的溫度範圍內工作。千片批購價為每片 3.95 美元。

[page]

性能概要：LTC4000-1
• 最大功率控製：能與太陽能電池板輸入兼容
• 寬輸入及輸出電壓範圍：3V 至 60V
• 輸入理想二極管實現低損耗反向隔離和負載均分
• 輸出理想二極管實現低損耗 PowerPath™ 以及與電池的負載均分
• 在電池深度放電時也能即時接通工作
• 可編程充電電流：準確度為 ±1%
• 精確的輸入和充電電流監視器
• 準確的可編程浮置電壓：室溫時為 ±0.2%，整個溫度範圍為 ±1%
• 可編程 C/X 或基於定時器的充電終止
• NTC 輸入實現適宜溫度的充電
• 28 引線 4mm x 5mm QFN 或 SSOP 封裝
