中心議題：

• 抑製直流供電電源噪聲幹擾的濾波器方案設計

解決方案：

• 雙探針測量技術
• 選擇合理的濾波器拓撲結構

本ben文wen采cai用yong電dian路lu測ce量liang的de方fang法fa設she計ji一yi款kuan通tong用yong濾lv波bo器qi，用yong來lai抑yi製zhi數shu字zi電dian路lu板ban給gei直zhi流liu供gong電dian電dian源yuan帶dai來lai的de噪zao聲sheng幹gan擾rao。本ben文wen介jie紹shao了le雙shuang探tan針zhen測ce量liang技ji術shu
，使shi用yong雙shuang探tan針zhen法fa測ce量liang出chu直zhi流liu供gong電dian電dian源yuan和he印yin製zhi電dian路lu板ban在zai實shi際ji加jia電dian工gong作zuo中zhong的de阻zu抗kang，用yong測ce量liang出chu的de阻zu抗kang信xin息xi，選xuan擇ze出chu合he理li的de濾lv波bo器qi拓tuo撲pu結jie構gou，並bing通tong過guo計ji算suan確que定ding元yuan器qi件jian值zhi
，而er並bing不bu需xu要yao反fan複fu做zuo實shi驗yan和he付fu出chu額e外wai的de代dai價jia。通過實際進行的測試
，驗證了這種濾波器的有效性和可行性。

0  引言

為抑製電磁幹擾（EMI），通常在印製電路板（PCB）的輸入電源端放置EMI濾波器。在實際應用中
，一個電子產品中的幾塊PCB板常共用一個直流供電電源，這樣造成一塊PCB上的噪聲幹擾到另外一塊PCB上的電路。使用電源濾波器可以抑製共用一路電源的PCB板間的耦合噪聲。

1  方案設計

設計PCB上的電源EMI濾波器時，要麼按照芯片資料的推薦電路來設計，要麼通過試驗來確定濾波器的布局和元器件值。但是對於一塊指定的PCB來說
，沒有通用的方法來設計EMI濾波器，這樣就造成了設計時的困難。該文的目標是設計一種通用濾波器，但前提條件是PCB上的噪聲、阻抗和電源是已知的或是可求的。在已知噪聲和阻抗的情況下可以設計出最優的EMI濾波器。

為了測試這種設計，用線性電源（0~32V,5A）來給數字PCB供電。這樣選擇的線性電源不會引入高頻噪聲影響測試結果。直流輸入噪聲的時域和頻域圖如圖1所示。圖1中可以看出，頻率1MHz的噪聲最大，因此EMI濾波器要抑製頻率為1MHz的噪聲。

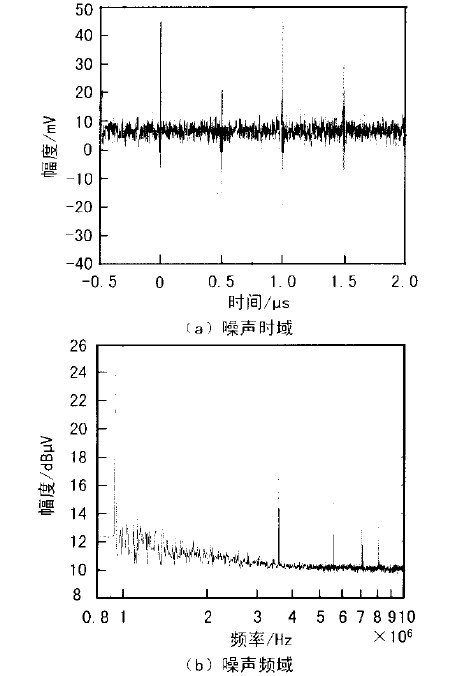

圖1  直流輸入噪聲的時域和頻域

EMI濾波器通常要削弱5次以上諧波來減少共用電源上其他電路引入的噪聲。然而如果測得的基礎噪聲頻率小於10MHz,設計時要濾掉9次諧波。

在該案例中

，測的基礎噪聲主要在1MHz,測量帶寬是0~10MHz,包含9次諧波噪聲。PCB的供電電源輸出阻抗和直流輸入阻抗可用雙探針電路測量方法測出，這樣就可以設計出有效抑製EMI的濾波器。
[page]
1.1  雙探針測量法
圖2簡要地描述了雙探針測量供電電源輸出阻抗的基本理念。測量裝置如圖2（a）所示
，供電電源串聯負載電阻R。2個探針分別接至矢量分析儀（VNA）（R&S  ZVB8）的端口1和端口2上
，並接入電路用於輸入和接收信號。正常工作時，供電電壓6V,輸出電流3mA.因此等效電路選取R=2kΩ。

為了減少電流負載引起的幹擾，把2個電流探針的等效電路接入電路。通過把雙探針接入電路反映出的阻抗特性，等效電路如圖2（b）所示。雙探針的阻抗分別為ZM1和ZM2,LW和rW為等效電感和電阻，VM1為VNA端口1的等效電壓。

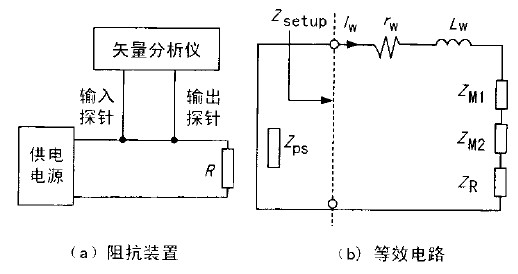

圖2  雙探針測量阻抗裝置及等效電路

由圖2（b）知，環路電流為：

式中，Zsetup=ZR+ZM2+ZM1+rW+jωLW;ZX=ZPS。

環路中輸入信號的電壓為：

式中，M1為輸入探針與耦合環路的互感應係數
；V1為VNA端口1的輸出電壓
；Z1為端口1的輸出阻抗
；ZP1為從端口1測得的探針阻抗。由接收探針測得的IW為：

這裏V2為VNA端口2接收電壓
，ZT2為由是製造商給出的接收探針阻抗
，將式（2）和式（3）代入式（1）
，可求出供電電源的阻抗為：

式中

，為頻率特性參數。

Zsetup和k的值可通過一個用已知電阻代替ZPS等效電路求得。由此ZPS可由式（4）求出，阻抗變化範圍20~120Ω。把PCB電路板代替ZPS接入圖3中，PCB的輸入阻抗為：

ZT為實測的PCB連續阻抗，得出ZPCB變化範圍200~600Ω。
[page]
1.2  選擇濾波器

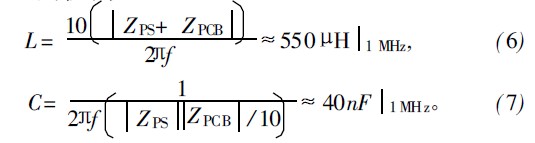

第1步應選定濾波器拓撲結構。常用阻抗匹配的拓撲結構有4種，分別是並聯電容、串聯電感、L-C回路和C-L回路。ZPS和ZPCB的阻抗都在幾十歐至幾百歐間，若采用並聯電容拓撲結構，並聯電容的值要遠小於ZPS ||ZPCB的並聯電容，若采用串聯電感拓撲結構，串聯電感的值要遠大於ZPS+ZPCB的串聯電感，按並聯電容和串聯電感拓撲結構分別估算出C和L的值為：

由於電感的計算值為550μH,其體積遠大於電容的體積，因此選定並聯電容拓撲結構，等效電路如圖3所示。

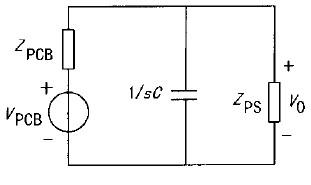

圖3 並聯電容濾波器的等效電路

帶濾波器比不帶濾器時衰減值為：

由式（8）可以求出不同衰減對應的電容值。例如，在1MHz時衰減6dB,對應容值約為7nF。

1.3  驗證
選取一隻10nF電容並聯在PCB直流供電電源2端。測試結果如圖4所示。圖4（a）為噪聲頻域圖，頻率1MHz的噪聲輻度由24dB減少至18dB。圖4（b）為噪聲時域圖
，均方根振幅由圖2（b）的11.03mV降到濾波後的4.98mV。

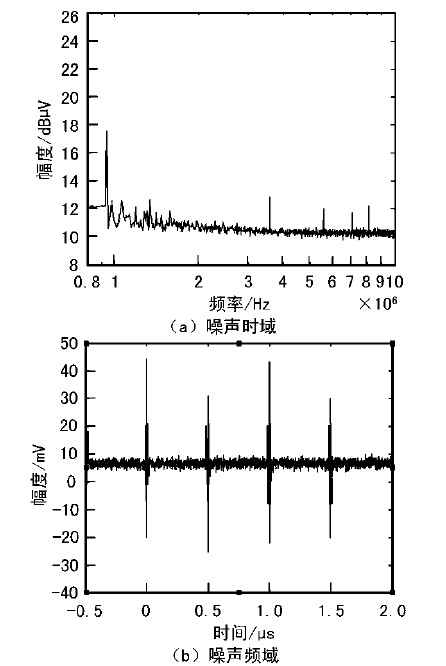

圖4  直流輸入噪聲的時域和頻域

選取一隻2.2nF電容並聯在PCB直流供電電源2端。頻率1M的噪聲輻度由24dB減少至22.8dB.

2  結束語

通過測試證明基於電路測量方法，抑製數字電路板對供電電源的噪聲幹擾的濾波器設計是有效的。需要設計抑製EMI濾波器時，都可以采用這種方法

，計算出電源的輸出阻抗和數字電路板的輸入阻抗
，得出的阻抗信息可以確定EMI濾波器的拓撲結構和元件值，而不需要額外的試驗和代價。
