中心議題：

• led數碼管的結構及檢測方法
• L印數碼管的性能檢測

解決方案：

• 利用數字萬用表的hFE插口能夠方便地檢查LED數碼管的發光情況

LED數碼管是由發光二極管構成的,亦稱半導體數碼管. 將條狀發光二極管按照共陰極(負極)或共陽極(正極)的方法連接,組成"8"字,再把發光二極管另一電極作筆段電極,就構成了LED數碼管.若按規定使某些筆段上的發光二極管就能顯示從0～9的…係列數字。同熒光數碼管


、輝光數碼管(NRT)相比它具有：體積小
、功耗低
、耐震動、壽命長、亮度高、單色性好、發光響應的時間短，能與TTL,CMOS電路兼容等的數顯器件。

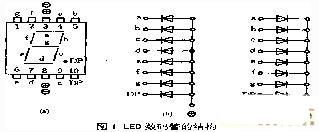

常見LED數碼管的外形及內部結構如圖1所示。圖1(b)屬於共陽極結構，圖1(c)采用共陰極結構。+、一分別表示公共陽極和公共陰極。a～g是7個筆段電極
，DP為小數點。另有一種字高為7．6mm的超小型LED數碼管
，管腳從左右兩排引出，小數點則是獨立的。

2．L印數碼管的性能檢測

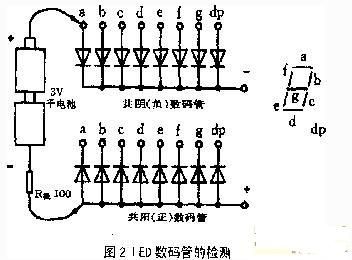

LED數碼管外觀要求顏色均勻、無局部變色及無氣泡等，在業餘條件下可用幹電池進一步檢測。如圖2所示。以共陰極數碼管為例介紹檢測方法。;將3;V幹電池負極引出線固定接觸在LED數碼管的公共陰極上，電池正極引出線依次移動接觸筆畫的正極端。這一根引出線接觸到某一筆畫的正極端時
，那～筆畫就應顯示出來。用這種簡單的方法就可檢測出數碼管是否有斷筆(某筆畫不能顯示)
，連筆(某些筆畫連在一起)，並且可相對比較出不同的筆畫發光的強弱性能。若檢測共陽極數碼管
，隻需將電池正負極引出線對調一下，方法同上。

LED數碼管每筆畫工作電流I在5～10;mA之間，若電流過大會損壞數碼管
，因此必須加限流電阻，其阻值可按下式汁算：其中Uo為加在LED兩端電壓
，U為LED數碼管每筆畫壓降(約2v)。

;利用數字萬用表的hFE插口能夠方便地檢查LED數碼管的發光情況。選擇NPN檔時，C孔帶正電，E孔<帶負電。例如檢測LTS547R型共剛極LED數碼管時
，從E孔插入一根單股細導線，導線引出端接一極(第③腳與第⑧腳在內部連通
，可任選一個作為-)；再從c孔引出一根導線依次接觸各筆段。若按圖3所示電路，將第④、⑤
、①、⑥、⑦腳短路後再與c孔引出線接通，則顯示數宇‘2”。把a～g段全部接c引線，就顯示令亮筆段，構成數字“8”。

(1)檢測時若發光暗淡
，說明器件已老化，發光效率太低。如果顯示的筆段殘缺不全，說明數碼管已局部損壞。
;(2)對丁型號不明、又無管腳排列圖的LED數碼管，用數字萬用表的hFE檔可完成下述測試工作：①判定數碼管的結構形式(共陰或共陽)；②識別管腳：⑧檢(jian)測(ce)全(quan)亮(liang)筆(bi)段(duan)。預(yu)先(xian)可(ke)假(jia)定(ding)某(mou)個(ge)電(dian)極(ji)為(wei)公(gong)共(gong)極(ji)，然(ran)後(hou)根(gen)據(ju)筆(bi)段(duan)發(fa)光(guang)或(huo)不(bu)發(fa)光(guang)加(jia)以(yi)驗(yan)證(zheng)。當(dang)筆(bi)段(duan)電(dian)極(ji)接(jie)反(fan)或(huo)公(gong)共(gong)極(ji)判(pan)斷(duan)錯(cuo)誤(wu)時(shi)
，該(gai)筆(bi)段(duan)就(jiu)不(bu)能(neng)發(fa)光(guang)。
[page]
LED數碼管的性能特點
、簡易檢測及使用注意事項

1．性能特點

LED數碼管的主要特點如下：

(1)能在低電壓、小電流條件下驅動發光，能與CMOS、ITL電路兼容。

(2)發光響應時間極短(<0．1µs)，高頻特性好
，單色性好，亮度高。

(3)體積小，重量輕，抗衝擊性能好。

(4)壽命長
，使用壽命在10萬小時以上，甚至可達100萬小時。成本低。

因此它被廣泛用作數字儀器儀表、數控裝置
、計算機的數顯器件。

2．性能簡易檢測

LED數碼管外觀要求顏色均勻
、無局部變色及無氣泡等，在業餘條件下可用幹電池作進一步檢查。現以共陰數碼管為例介紹檢查方法。

將3伏幹電池負極引出線固定接觸在LED數shu碼ma管guan的de公gong共gong負fu極ji端duan上shang，電dian池chi正zheng極ji引yin出chu線xian依yi次ci移yi動dong接jie觸chu筆bi畫hua的de正zheng極ji端duan。這zhe一yi根gen引yin出chu線xian接jie觸chu到dao某mou一yi筆bi畫hua的de正zheng極ji端duan時shi

，那na一yi筆bi畫hua就jiu應ying顯xian示shi出chu來lai。用yong這zhe種zhong簡jian單dan的de方fang法fa就jiu可ke檢jian查zha出chu數shu碼ma管guan是shi否fou有you斷duan筆bi(某筆畫不能顯示)
，連筆(某些筆畫連在一起)，並且可相對比較出不同筆劃發光的強弱性能。若檢查共陽極數碼管

，隻需將電池正負極引出線對調一下，方法同上。

LED數碼管每筆畫工作電流ILED約在5—10mA之間，若電流過大會損壞數碼管，因此必須加限流電阻

，其阻值可按下式計算：

R限 =(U。—ULED)／ILED

其中U。為加在LED兩端電壓
，ULED為LED數碼管每筆畫壓降(約2伏)。

利用數字萬用表的hFE插口能夠方便地檢查LED數碼管的發光情況。選擇NPN擋時，C孔帶正電，月孔帶負電。例如檢查LTS547R型共陰極LED數碼管時，從E孔插入一根單股細導線，導線引出端接9極(第③腳與第⑧腳在內部連通
，可任選一個作為Ө)；再從C孔引出一根導線依次接觸各筆段電極，可分別顯示所對應的筆段。

3．使用注意事項

(1)檢查時若發光暗淡
，說明器件已老化，發光效率太低。如果顯示的筆段殘缺不全
，說明數碼管已局部損壞。

(2)對於型號不明
、又無管腳排列圖的LED數碼管，用數字萬用表的h距擋可完成下述測試工作：①判定數碼管的結構形式(共陰或共陽)；②識別管腳
；③檢(jian)查(zha)全(quan)亮(liang)筆(bi)段(duan)。預(yu)先(xian)可(ke)假(jia)定(ding)某(mou)個(ge)電(dian)極(ji)為(wei)公(gong)共(gong)極(ji)，然(ran)後(hou)根(gen)據(ju)筆(bi)段(duan)發(fa)光(guang)或(huo)不(bu)發(fa)光(guang)加(jia)以(yi)驗(yan)證(zheng)。當(dang)筆(bi)段(duan)電(dian)極(ji)接(jie)反(fan)或(huo)公(gong)共(gong)極(ji)判(pan)斷(duan)錯(cuo)誤(wu)時(shi)，該(gai)筆(bi)段(duan)就(jiu)不(bu)能(neng)發(fa)光(guang)。
