• 嵌入式IGBT保護
• 高峰值輸出驅動電流：最小2.0A
  ，最大2.5A
• 快速傳播延遲可減少死區時間並提高係統效率

• 電源逆變器和電機控製應用程序

為通信、工業和消費類應用提供模擬接口零組件的領先供應商Avago Technologies
，今日宣布推出2.5A最大輸出驅動ACPL-H342和ACPL-K342光隔離IGBT柵驅動，該產品帶有嵌入式米勒箝位、軌至軌輸出電壓、欠壓鎖存(UVLO)電路和保護免受IGBT跨導和電流“直通”的影響，以便保證電源逆變器和電機控製應用程序安全有效。

設計師開始側重電源逆變器和電機驅動係統的總體擁有成本。這包括潛在維護和現場維修成本。係統設計師現在要求帶有綜合功能的隔離柵驅動，例如用於可靠的IGBT和電源MOSFET操cao作zuo和he保bao護hu的de有you源yuan米mi勒le箝qian位wei和he軌gui至zhi軌gui輸shu出chu，這zhe在zai點dian擊ji驅qu動dong和he可ke再zai生sheng能neng源yuan逆ni變bian器qi中zhong尤you為wei重zhong要yao，在zai這zhe裏li不bu允yun許xu出chu現xian停ting機ji，野ye外wai維wei修xiu也ye非fei常chang昂ang貴gui。

IGBT保護和效率
米勒箝位可以在高dV/dt輸出轉變中控製米勒電流。它還可以避免使用負電源，以確保通過快速將IGBT的較大柵電容釋放到較低程度來安全關閉IGBT而又不會影響IGBT關閉功能。

此外
，Avago的最新柵驅動光耦合器的特點便是在1.5kV共模電壓下的業內最好、共模瞬態抑製40kV/µs，以便吵鬧環境下進行可靠操作。

UVLO功能可在任何具備可安全操作的充足電壓下進行箝位輸出。欠壓鎖存保護電路可確保有足夠的柵驅動電壓來完全開啟IGBT，因此可盡量降低IGBT功率消耗。一旦電壓超過正向UVLO門限，UVLO箝位將被釋放，並且使設備輸出得以開啟以便回應輸入信號。

效率是最新的ACPL-H342和ACPL-K342柵驅動的重要設計目標。它們的軌至軌輸出電源擺幅和最低輸出死區時間可通過較短的傳播時間來盡量降低驅動散逸並提高效率。

傳播延遲專門用於保護高邊和低邊半橋IGBT配置下的IGBT跨導
，該配置在電源逆變器中普遍應用。兩個設備間的傳播延遲差(tphl - tplh)為最小-10ns到最大-200ns。因此，可預防直通，這樣便可消除可導致IGBT損壞或縮短操作時間的重大情況了。[page]

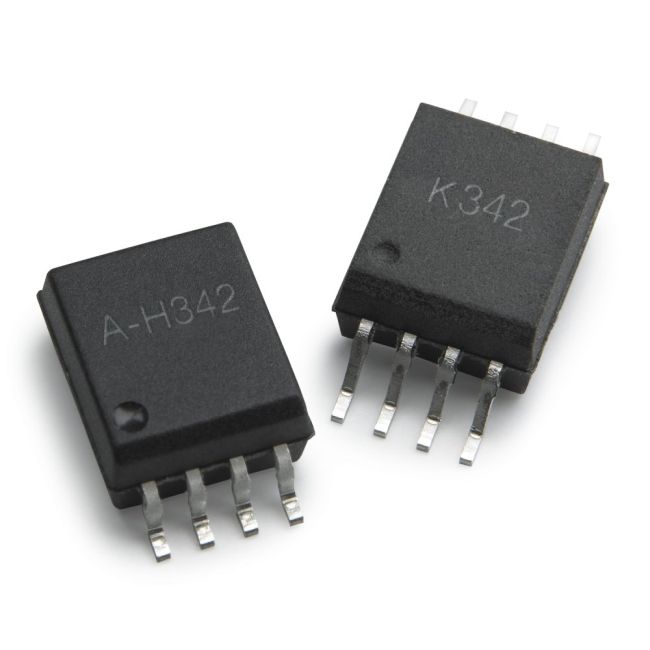

ACPL-H342和ACPL-K342柵驅動重要功能

• 嵌入式IGBT保護

• 高峰值輸出驅動電流：最小2.0A，最大2.5A
• 使用軌至軌輸出驅動的15到30V電壓操作
• 每個IEC/EN/DIN EN 60747-5-5最大工作絕緣電壓

• 每個UL 1577高瞬時耐受電壓
  -ACPL-H342：1分鍾3750Vrms
  -ACPL-K342：1分鍾5000Vrms

• 高共態瞬態抑製：1.5kV共模電壓下40 kV/µs
• 快速傳播延遲可減少死區時間並提高係統效率
• 8引線SSO-8包裝（擴展型SO-8）比8-pin DIP小40%


包裝及溫度範圍
RoHS合規性

、8引線擴展型SO-8包裝中可使用該設備，它們比傳統的8-pin DIP包裝小40%。所有設備均可在-40到+105oC之間廣闊溫度範圍內進行操作。

產品供貨情形
Avago直接銷售渠道及全球分銷合作夥伴現在可提供ACPL-H342-000E和ACPL-K342-000E樣品及產品。
