中心議題：

• 打印機電源管理的重要設計參數
• 為打印頭提供較大動態範圍的供電電源

解決方案：

• 利用MAX15005電源控製器構建SEPIC電路

摘要：本文給出了打印機電源管理的一些重要設計參數。所提供的參考設計給出了利用MAX15005電源控製器構建SEPIC電路的解決方案，能夠為打印頭提供較大動態範圍的供電電源。文中給出了電路原理圖、材料清單(BOM)、測試測量電路和結果。

引言
該參考設計能夠提供可調節的高壓輸出
，用於打印頭供電。設計包括完整的原理圖、材料清單(BOM)、效率測量及測試結果。

打印機設計的基本考慮
打印機速度的提高使得打印頭消耗的功率增大
，打印頭溫度提升。如果打印機溫度過高
，墨跡將容易受到汙染；如ru果guo溫wen度du過guo低di，墨mo跡ji又you會hui變bian得de模mo糊hu。因yin此ci
，為wei了le獲huo得de較jiao高gao的de打da印yin質zhi量liang，打da印yin頭tou的de熱re管guan理li非fei常chang關guan鍵jian。通tong常chang需xu要yao微wei控kong製zhi器qi調tiao節jie打da印yin速su度du，保bao證zheng工gong作zuo溫wen度du介jie於yu兩liang個ge溫wen度du門men限xian之zhi間jian
，而er打da印yin機ji馬ma達da的de速su度du是shi靠kao作zuo用yong在zai馬ma達da上shang的de可ke變bian直zhi流liu電dian壓ya調tiao節jie的de。

參考設計簡介
參考設計采用MAX15005電源控製器
，能夠為打印機馬達提供動態變化的直流電壓(高達45V)。微控製器產生的PWM輸出經過RC濾波後連接到MAX15005的SS引腳，通過改變PWM信號即可調節輸出電壓。打印機啟動時

，馬達需要較大的勵磁電流，MAX15005具有打嗝式保護，在此應用中非常理想。MAX15005可ke以yi進jin入ru打da嗝ge模mo式shi，限xian製zhi電dian源yuan輸shu出chu以yi降jiang低di速su率lv，從cong而er保bao護hu所suo有you電dian路lu元yuan件jian。勵li磁ci結jie束shu後hou，馬ma達da將jiang吸xi收shou常chang規gui工gong作zuo電dian流liu，轉zhuan換huan器qi進jin入ru正zheng常chang工gong作zuo模mo式shi。

規格和設計電路
參考設計滿足以下規格：

• 輸入電壓：32V至45V
• 輸出電壓：25V至45V (通過微控製器由外部調節)
• 輸出電流：0至2A
• 輸出紋波：±0.5V
• 輸入紋波：±100mV
• 效率：> 93% (滿負荷時)
• 開關頻率：400kHz

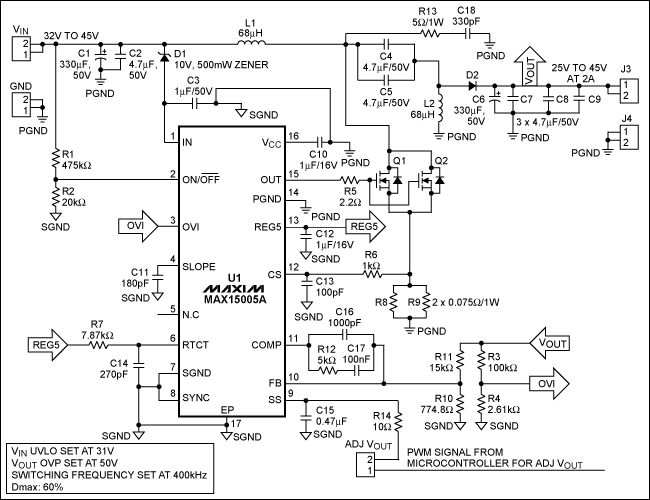

圖1所示電路滿足上述規格
，該設計中
，輸出電壓可能低於或高於輸入電壓
，MAX15005配置為SEPIC架構。

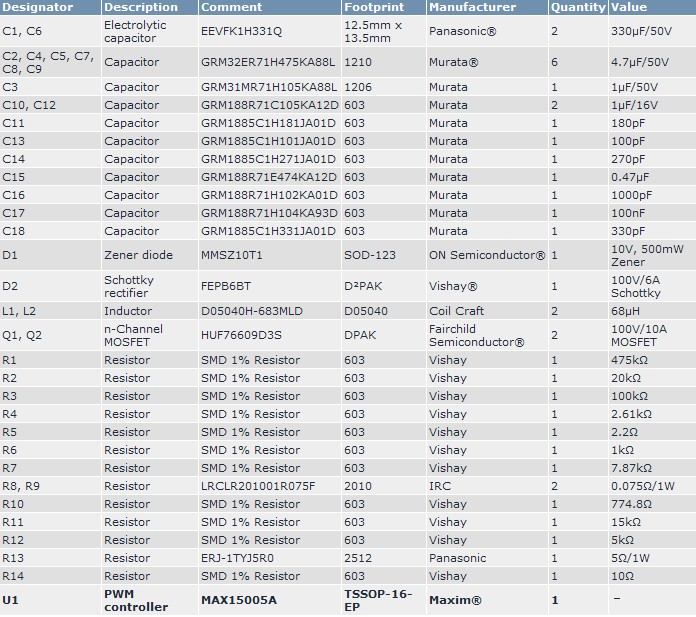

表1列出了參考設計的材料清單(BOM)。
效率曲線

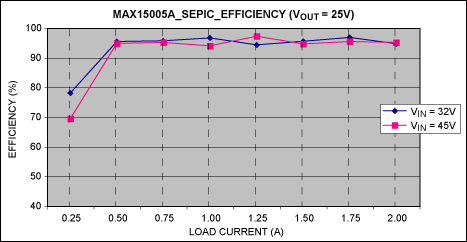

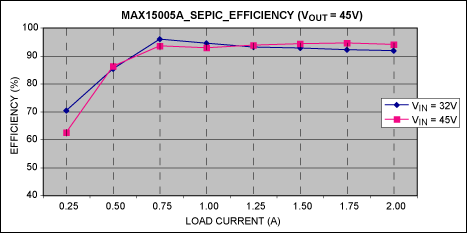

效率與負載電流的關係曲線如圖2和圖3所示，圖2和圖3的輸出電壓分別為：VOUT = 25V和VOUT = 45V。
實驗結果
不同輸入激勵時

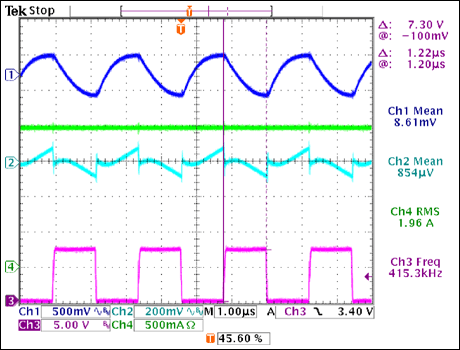

，轉換器輸出電壓與負載電流的對應關係如下圖所示。

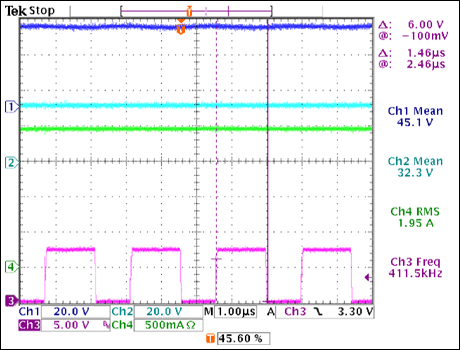

測試條件：VIN = 45V和VOUT = 45V。
測試條件：VIN = 32V和VOUT = 45V。

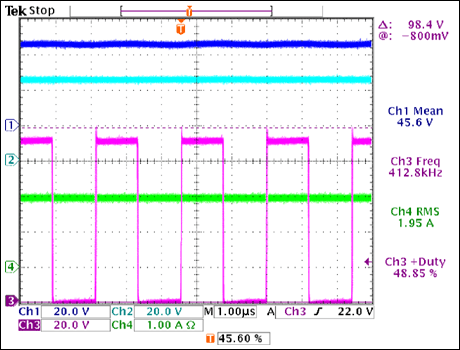

測試條件：VIN = 45V和VOUT = 45V。

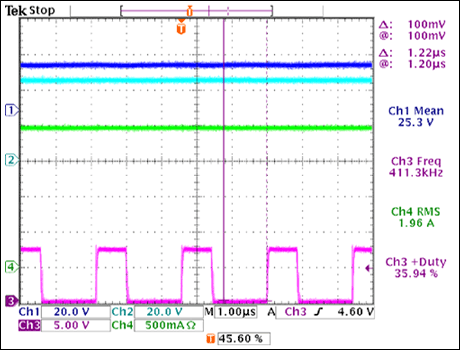

測試條件：VIN = 45V和VOUT = 25V。
