中心論題：

• 參數指標
• 設計步驟
• 設計結果

解決方案：

• 設置好濾波器的參數指標
• 利用ADS2005A軟件

濾波器大致分為四類：低通
、高通
、帶通和帶阻濾波器。工程應用中，借助專業軟件來進行計LC濾波器的設計往往具有事半功倍的效果（特別是對於我這種不懂濾波器的人來講）
，隻要設置好濾波器的參數指標，幕後的事情交給軟件就行了。

以ADS2005A為例，設計了一個LC帶通濾波器，歡迎大家拍磚。

參數指標
a.類型：最大平坦
b.通帶: 200MHz-400MHz（插損<5dB）
c.阻帶：DC-100MHz（插損>40dB）, 500MHz-1000MHz（插損>35dB）
d.基片: FR4

設計步驟
a.在圖1所示下拉菜單中選擇“Filter DG - ALL”
，選擇我們需要的帶通組件 ，放入原理圖中。


                                                                                                  圖1

b.單擊選中該帶通組件
，然後在“DesignGuide”菜單中選擇“Filter”，如圖2所示。


                                                                                                 圖2

c.此時出現Filter窗口，選擇第一項（默認）“Filter Control Window...”
，OK。

d.在彈出的“Filter DesignGuide”窗口中選擇“Filter Assistant”選項卡
，設置濾波器參數
，點擊左下角的“Design”按鈕，如圖3所示。


                                                                                                   圖3

e.此時濾波器電路已生成，可以通過“Simulation Assistant”選項卡進行仿真
，也可以在自己的原理圖中插入S參數模板（Insert->Template->S_Params）進行仿真。

f.如果仿真結果達到要求，則進行下一步，否則返回第4步，重新調整參數

，直到仿真達到要求。

g.DesignGuide生成的電路使用的是理想電容電感，我們需要將其換成實際電容電感的模型
，再進行仿真（因為模型的仿真更能真實地預測實際電路的特性）。在元器件庫“RF Passive SMT Library”的“SMT Inductor”和“SMT Capacitor”中(zhong)選(xuan)擇(ze)你(ni)所(suo)擁(yong)有(you)的(de)元(yuan)件(jian)的(de)庫(ku)，將(jiang)模(mo)型(xing)的(de)值(zhi)設(she)為(wei)最(zui)接(jie)近(jin)的(de)理(li)想(xiang)元(yuan)件(jian)的(de)值(zhi)，替(ti)換(huan)理(li)想(xiang)元(yuan)件(jian)，進(jin)行(xing)仿(fang)真(zhen)。通(tong)常(chang)實(shi)際(ji)元(yuan)件(jian)模(mo)型(xing)的(de)仿(fang)真(zhen)與(yu)理(li)想(xiang)元(yuan)件(jian)的(de)仿(fang)真(zhen)差(cha)別(bie)較(jiao)大(da)
，你(ni)可(ke)以(yi)回(hui)到(dao)第(di)4步進行參數調整，直到實際元件模型的仿真達到指標要求。

設計結果

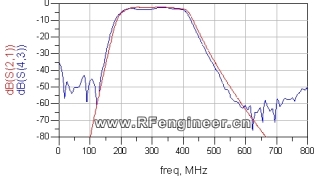

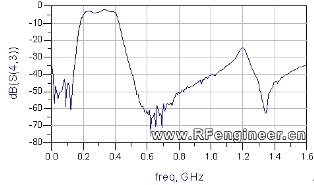

我們的實驗室中有muRata的GRM36C0G050係列電容和TOKO的LL1608-F_J係列電感，實測結果是用Agilent的矢量網絡分析儀進行測試。實測結果與模型仿真的對比如圖4所示（藍色為實測，紅色為仿真），圖5是DC-1.6GHz頻率範圍內濾波器的實測結果。


                                                                                               圖4


                                                                                               圖5

LC低通

、高通、帶阻濾波器的設計步驟與此類似，可以類推。
