當dang我wo最zui近jin開kai始shi嚐chang試shi家jia庭ting自zi動dong化hua時shi
，這zhe是shi一yi個ge更geng新xin門men鈴ling並bing將jiang其qi集ji成cheng到dao係xi統tong中zhong的de好hao機ji會hui。為wei了le避bi免mian走zou線xian，我wo選xuan擇ze了le門men鈴ling和he家jia庭ting自zi動dong化hua控kong製zhi器qi之zhi間jian的deWi-Fi連接。



舊的鍾聲本身及其連接線（包括電源）都保留在原位。事實證明

，這很實用，因為該鍾聲在內部提供了足夠的空間
，以適合家用無線門鈴接口並為其供電。



我不想拋棄正在工作的無線門鍾琴，而是決定將其按鈕用於新連接的門鈴。這樣
，我最終得到了三代Wi-Fi連接的門鈴/鍾琴，它可以播放幾種數字鈴聲中的一種，並在向雲發送通知的同時生成機械的叮當聲（或執行其他一些有用的操作）操作），請參見圖1。

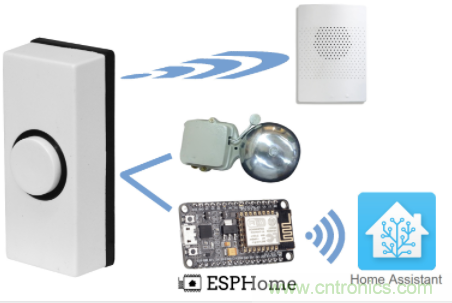

圖1：如何將基本的門鈴變成複雜的連接門鈴係統。



建立門鈴界麵



對於Wi-Fi門鈴接口，我選擇了一個基於ESP8266的NodeMCU板（圖2），因為它具有我想使用的模擬輸入（請參見下文）。

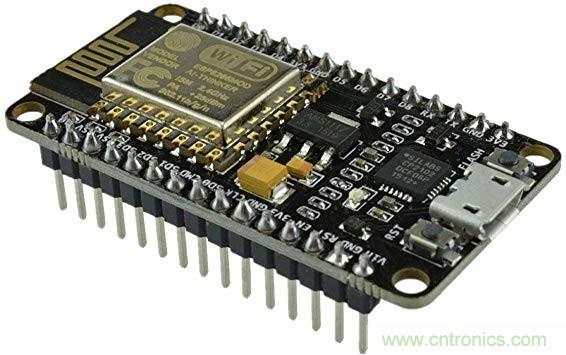

圖2：NodeMCU模塊在其模擬輸入上具有一個分壓器，該分壓器將輸入電壓除以3.2。



而且，它不需要USB到串行轉換器，因此，除了烙鐵外
，該項目不需要任何專用工具。



如(ru)上(shang)所(suo)述(shu)，無(wu)線(xian)門(men)鍾(zhong)琴(qin)的(de)按(an)鈕(niu)使(shi)用(yong)現(xian)有(you)的(de)舊(jiu)電(dian)線(xian)連(lian)接(jie)到(dao)門(men)鈴(ling)接(jie)口(kou)。因(yin)為(wei)按(an)鈕(niu)在(zai)外(wai)部(bu)並(bing)且(qie)暴(bao)露(lu)在(zai)元(yuan)件(jian)外(wai)，所(suo)以(yi)我(wo)用(yong)串(chuan)聯(lian)電(dian)阻(zu)，濾(lv)波(bo)電(dian)容(rong)器(qi)和(he)鉗(qian)位(wei)二(er)極(ji)管(guan)保(bao)護(hu)了(le)連(lian)接(jie)。



由12伏（AC）供電時
，門鈴的螺線管大約需要1安培的電流。對於鍾琴的微小觸覺按鈕（這種觸點通常最多隻能處理50 mA左右），這實在太多了

，但是通過繼電器或功率晶體管就可以完成。我使用了一個很小的5伏繼電器
，該繼電器由MCU通過晶體管控製，周圍擺著。



完整的原理圖如圖3所示。



圖3：門鈴接口需要幹淨的電源。連接到按鈕的銷需要一些保護，因為按鈕位於按鈕暴露在外部的位置。



監控電池電壓



鍾zhong琴qin按an鈕niu的de電dian線xian直zhi接jie連lian接jie到dao按an鈕niu上shang拉la電dian阻zu的de冷leng端duan。這zhe意yi味wei著zhe當dang不bu按an下xia按an鈕niu時shi，電dian線xian會hui承cheng載zai安an裝zhuang在zai按an鈕niu外wai殼ke內nei的de電dian池chi電dian壓ya。因yin此ci
，我wo不bu僅jin將jiang導dao線xian連lian接jie到daoMCU的GPIOyinjiao，erqiehailianjiedaoqimonishuru。zheshijiatingzhulikeyisuishizhuyiwuxianmenlingdedianchidianliangyijizhongjimenlinglingshengxiaoxi。zheshikexingde
，yinweizhongqindewuxianfanweiyudianchidianyachengzhengbi。dangdianyataidishi
，jiangwufazaifangwenyuanchengzhan，bingqiexitongbiandebukekao。



注意，當然可以使用模擬輸入來檢測按鈕的按下以及監視電池電量，但這會使固件複雜化。通過添加否則留下的GPIO引腳
，這種複雜性消失了。



電源供應



電源需要引起注意，因為舊的蜂鳴器隻有12伏變壓器
，而繼電器和NodeMCU板則需要5伏直流電。



fengmingqideluoxianguanduiyubianyaqilaishuoshihenzhongdefuzai，bingqiezaijihuoshihuishibianyaqideshuchudianyaxiajiang。yigedadechunengdianrongqikeyilvchuluoxianguanyinqidezhoujiang。meiyouta
，NodeMCU模塊將在每次按下按鈕時重新啟動。



5伏調節器是與7805兼容的小型開關模式調節器，有助於避免散熱問題。



還添加了電源指示燈
，因為NodeMCU板上沒有一個電源指示燈，事實證明它很實用。



通過將門鈴接口電路分布在兩個原型板上（一個用於電源，另一個用於其餘），我設法將其全部緊緊地安裝在舊報時的外殼內（圖4）。

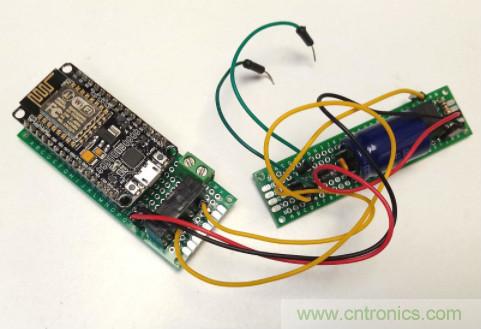

圖4：門鈴接口構建在兩個板上
，使其適合舊的門鈴。



如果你按照本文中介紹的步驟操作，那麼你現在將擁有一個可以連接Wi-Fi的門鈴在家庭助理中自動化。您可以使它做更多（有用的）事情，而不是點亮LED
，這將由你自己決定。本文介紹了入門的基本原理，現在您可以根據自己的需要來改進和改進它們。
