當使用發光二極管 (LED) 去顯示電路供電電源的工作狀態時
，需要選擇正確阻值的電阻以保證發光二極管工作在合適的電流和電壓下。本文介紹了LED串聯電阻阻值計算的三個關鍵參數以及計算方法，以及如何確定電阻功率，並為大家介紹了兩款Digi-Key的實用選型工具—— LED串聯電阻計算器和歐姆定律換算器——幫助大家簡化計算，快速得出LED所需串聯電阻的阻值和功率。



在很多電路的設計中
，需要發光二極管 (LED) 去qu顯xian示shi電dian路lu供gong電dian電dian源yuan的de工gong作zuo狀zhuang態tai。選xuan擇ze正zheng確que阻zu值zhi的de電dian阻zu才cai能neng保bao證zheng發fa光guang二er極ji管guan工gong作zuo在zai合he適shi的de電dian流liu和he電dian壓ya下xia。為wei了le保bao證zheng選xuan擇ze正zheng確que阻zu值zhi的de電dian阻zu

，必bi須xu知zhi道dao以yi下xia三san個ge參can數shu。



V_s – 給發光二極管這路供電的電壓值。

V_f  – 發光二極管的正向壓降。

I_f  – 正向電流，這是發光二級光工作時需要的電流。



根據這三個參數
，可以通過下麵公式計算所需求電阻的阻值了：



R = (V_s- V_f) / I_f



舉個例子
，我需要用發光二極管67-2250-ND，這個發光二極管的正向壓降是3.2V
，正向電流是20mA,  電路的供電電壓為9V。



R = (9V-3.2V)/0.020A = 290ohms



當阻值確定以後，還需要確定電阻的功率以確保電阻能夠承受負載。根據歐姆定律，計算通過電阻的壓降。



V = R x I_f = 290ohm x 0.020A = 5.8V

功率P = V x I_f = 5.8V x 0.020A = 0.116W



因此
，在這個案列中，所選擇的電阻就應該是290ohms，1/8w。

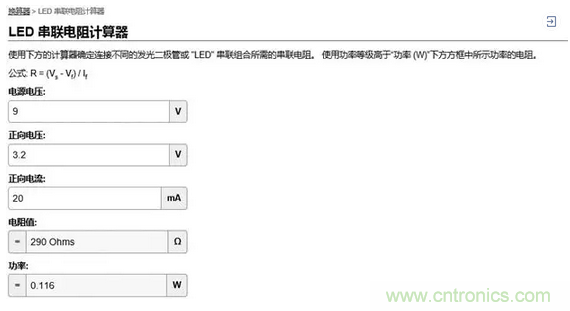

為了簡化計算，Digi-Key提供了一個LED串聯電阻計算器，幫您計算電路設計中所需要電阻的阻值和功率。

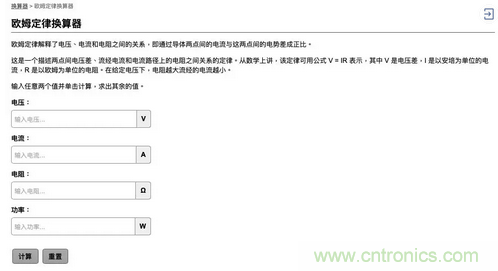

此外，Digi-Key也提供了一個歐姆定律換算器為客戶提供方便。





來源：Digi-Key
