隨著我國經濟的不斷發展，電氣技術也在日漸普及，各個行業中從事電氣工作的人員也越來越多，這就要求廣大從事電工、機械設備操作的技術人員與時俱進
，掌握更多的電氣方麵的設計、安(an)裝(zhuang)以(yi)及(ji)更(geng)實(shi)際(ji)的(de)操(cao)作(zuo)維(wei)修(xiu)技(ji)能(neng)。為(wei)了(le)幫(bang)助(zhu)廣(guang)大(da)從(cong)事(shi)電(dian)氣(qi)工(gong)作(zuo)人(ren)員(yuan)掌(zhang)握(wo)更(geng)多(duo)的(de)電(dian)工(gong)電(dian)路(lu)連(lian)接(jie)的(de)應(ying)用(yong)知(zhi)識(shi)，特(te)選(xuan)取(qu)十(shi)例(li)常(chang)見(jian)照(zhao)明(ming)電(dian)路(lu)，目(mu)的(de)是(shi)給(gei)初(chu)、中級電工技術人員或想從事電氣維修工作的人員

，如職業學院的學生以及下崗再就業人員，提供一些更實用
、更geng具ju有you操cao作zuo性xing的de電dian路lu圖tu
，使shi廣guang大da讀du者zhe能neng活huo學xue活huo用yong。在zai較jiao短duan的de學xue習xi時shi間jian中zhong，學xue到dao最zui實shi用yong的de電dian工gong電dian路lu知zhi識shi，並bing能neng應ying用yong到dao實shi際ji工gong作zuo當dang中zhong，從cong而er達da到dao學xue以yi致zhi用yong
，取qu得de立li竿gan見jian影ying的de良liang好hao效xiao果guo
，在zai自zi己ji的de工gong作zuo中zhong取qu得de更geng好hao的de經jing濟ji效xiao益yi。

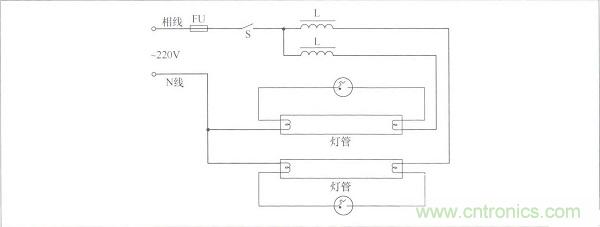

照明電路—雙熒光燈的戶外廣告雙燈管接電路

雙熒光燈接線電路如圖1所示。一般在接線時應盡可能減少外部接頭。安裝熒光燈時，鎮流器、輝光啟動器必須和電源電壓
、燈管功率相配合。這種電路一般用於廠礦和戶外廣告等要求照明度較高的場所。

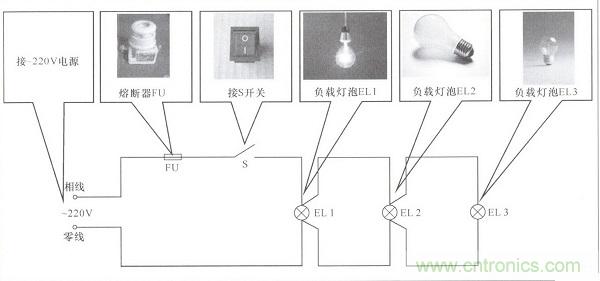

照明電路—單連開關控製三盞燈電路

用一隻單連開關控製三盞燈及三盞以上燈的線路見圖2所(suo)示(shi)，要(yao)注(zhu)意(yi)通(tong)過(guo)開(kai)關(guan)的(de)電(dian)流(liu)值(zhi)不(bu)能(neng)超(chao)過(guo)該(gai)開(kai)關(guan)允(yun)許(xu)的(de)範(fan)圍(wei)。按(an)實(shi)物(wu)圖(tu)連(lian)接(jie)就(jiu)能(neng)使(shi)電(dian)路(lu)工(gong)作(zuo)
，非(fei)常(chang)直(zhi)觀(guan)實(shi)用(yong)。這(zhe)對(dui)初(chu)學(xue)電(dian)工(gong)很(hen)有(you)借(jie)鑒(jian)意(yi)義(yi)。

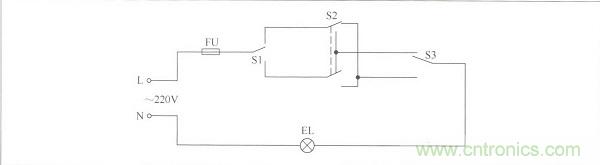

照明電路—三個開關控製一盞燈電路

在日常生活中
，經常需要用兩個或多個開關來控製一盞燈，如樓梯上有一盞燈，要求上
、下樓梯口處各安裝一個開關
，使人員上、下樓時都能開燈或關燈。這就需要一燈多控。圖3所示是三個開關控製一盞燈電路。開關S1和S3用單刀雙擲開關，而S2用雙刀雙擲開關。S1、S2、S3三個開關中的任何一個都可以獨立地控製電路通斷。
照明電路—路燈光電控製電路

這是一種簡單的光控開關電路，工作原理如圖4所示。當晚上（照度低）時，光敏電阻GR的電阻增大，VT1的基極電流減小直至截止
，於是VT2也截止。VT2的集電極電壓上升使VT3導通，繼電器KA吸合，點亮路燈。早上天剛亮（照度高），GR的阻值減小
，使VT1導通，於是與上述過程相反
，關閉路燈。繼電器KA為JRX-13F型。

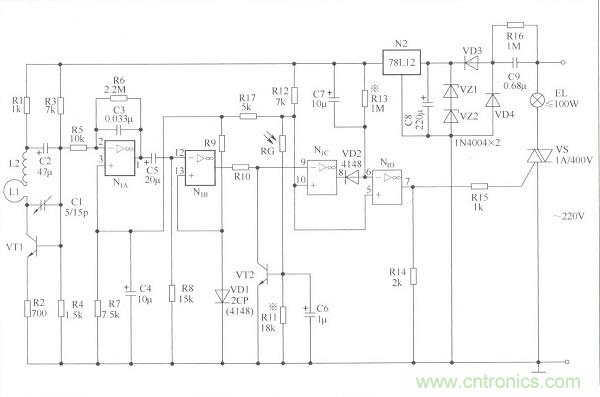

照明電路—感應延時燈光控製電路

電路如圖5所示。當有人進入控製區時
，白熾燈會自然點亮；而er當dang人ren走zou過guo或huo在zai控kong製zhi區qu內nei靜jing止zhi不bu動dong時shi，它ta會hui延yan時shi一yi段duan時shi間jian自zi動dong關guan燈deng。但dan是shi
，隻zhi要yao人ren在zai被bei控kong製zhi的de範fan圍wei內nei活huo動dong，燈deng就jiu會hui給gei人ren照zhao明ming。這zhe種zhong裝zhuang置zhi還hai設she有you光guang控kong電dian路lu
，在zai室shi內nei可ke見jian度du較jiao好hao的de環huan境jing下xia，盡jin管guan人ren來lai人ren往wang，由you它ta控kong製zhi的de燈deng不bu會hui點dian亮liang。

晶體管VT1、L1、L2
、C1及R1～R4等組成近微波段自激振蕩電路，其振蕩頻率在700～1000MHz範圍內可調
，由微調電容器C1設定。所產生的電磁波由L1發射到周圍空間，其幅射麵積在50～80m2

，且無方向性。當有人在該範圍內活動時，根據電磁波的多普勒效應，人體的反射波將通過L1接收到，使VT1的振蕩頻率和幅度產生變化，電容器C2正端的電位發生波動。電位波動的頻率與人體活動快慢有關，而幅度與人體至L1的距離有關。該波動電位信號經電解電容器C2和電阻R5耦合到運算放大器N1A的反相輸入端②腳進行高增益放大。為了使N1A輸出幅度變化最大，其同相輸入端③腳的偏置電壓設定在直流電源電壓的一半處，即+6V左右。也就是說，適當地選取R7、R17、R12等的電阻值，使N1A靜態時輸出端①腳電位為6V。當有人在燈下被監控範圍內活動時，N1A輸出端①腳電位就會在6V左右變化。這個變化的電信號通過C5
、R8微分，送到N1B進行比較放大，這時N1B的輸出端將在0～+10V之間大幅度變化，再送入比較器N1C進行比較。當N1C的反相輸入端電壓高於同相輸入端電壓時，N1D的輸出立刻由高電位轉化為低電位
，二極管VD2導通

，使N1D的反相輸入端電位低於同相輸入端電位，N1D輸出端⑦腳呈高電位
，通過R15觸發雙向晶閘管VS導通
，白熾燈泡EL點亮。

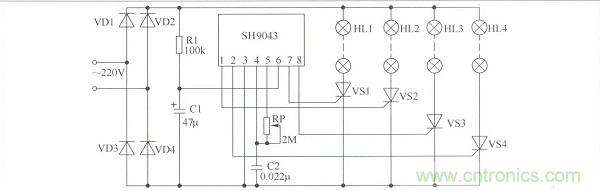

照明電路—追逐式彩燈電路

本例是一種跳躍感特別強的新穎彩燈，其控製閃亮順序采取1→3→2→4的跳馬追逐方式。電路如圖6所示。

二極管VD1～VD4組成橋式整流電路

，輸出全波整流電壓作為4路彩燈的電源，同時通過限流電阻R1並經電容C1濾波後作為集成電路SH9043的電源。電位器RP和電容C2是SH9043的外接電阻和電容
，調節RP可以調節芯片內部振蕩器的振蕩頻率

，從而改變4路彩燈跳馬追逐速率，閃光頻率可以在1～200Hz之間變化。集成電路的①腳
、②腳、⑦腳
、⑧腳分別與晶閘管VS2、VS4、VS1、VS3的控製極相接。4路輸出信號用來控製晶閘管的導通與否，從而使得串接在晶閘管陽極回路中的燈串HL1～HL4閃亮。

製作時
，集成電路用SH9043
，VD1～VD4用1N4004型二極管

，VS1～VS4用2N6565型單向晶閘管。R1用RTX-2W型碳膜電阻器，RP用WH5型合成碳膜電位器；C1用CD11-10V型普通電解電容器，C2可用CT1型瓷介電容器；HL1～HL4用功率小於100W的市售彩燈串，也可用60個3.8V的小電珠串聯而成。

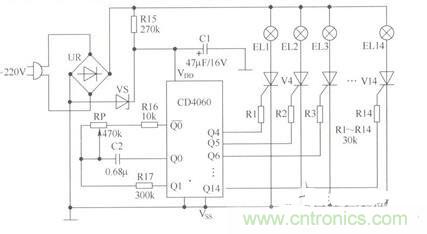

照明電路—彩燈（滿天星霓虹燈）電路

電路如圖7所示，主要由CD4060及外圍元件組成。CD4060是一種帶有振蕩器的十四級計數器
，用其輸出端控製晶閘管導通，使各組燈串發光。由於CD4060輸出方式是二進製狀態，所以很難看出燈串的發光變化規律，從而好似滿天星星。

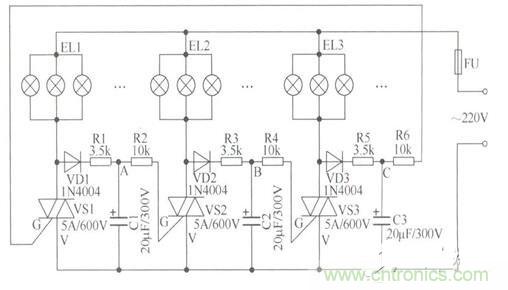

照明電路—“流水式”廣告彩燈控製電路

大功率“流水式”廣告彩燈，可以在商場、劇院、舞廳或其他建築物上使用
，使夜景顯得很美，特別是在節日裏用於廣告時
，更增加了節日的歡樂氣氛。

這裏介紹一種元件少、功率大，可同時點亮60盞25W彩燈的電路。燈光呈追逐式跳動閃光。電路如圖8所示，VSl、VS2、VS3組成相同的三個單元電路。當接通電源後，電源通過VD1
、EL1、R1對C1充電，使A點電位升高。同理，B、C點電位也逐漸升高。由於電子元件性能的差別，某一組雙向晶閘管會首先觸發導通，如C點電位升高使VS1首先觸發導通，ELl燈亮，電容C3經電阻R6向VSl放電
，C點電位下降，而電容C1繼續充電
，A點電位升高，一段時間後，VS2導通
，EL2燈亮，VS1截止。這時電容C1經R2向VS2放電
，A點電位下降
，而C2繼續充電，B點電位升高

，一段時間後，VS3導通，EL3燈亮，VS2截止。以下過程相同。這樣，燈泡按次序輪流發光，產生“流水式”廣告彩燈效果。

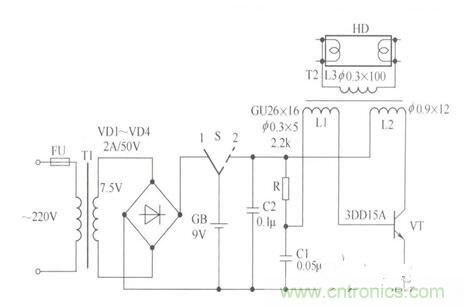

照明電路—應急照明燈電路

應急照明燈電路如圖9所示。當開關S在“1”的位置時，220V的交流電源經變壓器T1降壓

、VD1～VD4整流後向蓄電池GB充電。當停止交流供電時
，可把開關S撥向“2”的位置，此時蓄電池向逆變變壓器T2二次［側］輸出高壓，使燈管啟輝。

逆變變壓器采用鐵氧體罐形磁芯繞製，規格為GU26&TImes;16。繞製時
，要注意高壓繞組L3的絕緣。電池組可根據條件選用。電源變壓器可用10V？A鐵芯繞製。燈管可選用7W的H形或U形節能燈。

電路安裝無誤後，如通電不起振

，則有可能是反饋線圈接反，一般來講
，將L1兩端對調，即可正常工作。調整C1的容量可改變振蕩頻率，C1的容量越大，振蕩頻率越低。

應急燈的應用很廣泛，若應用在消防工程中時，除應具有產品相關合格證外
，燈具還必須采用金屬外殼，燈頭（指白熾燈）不允許采用塑料製品。

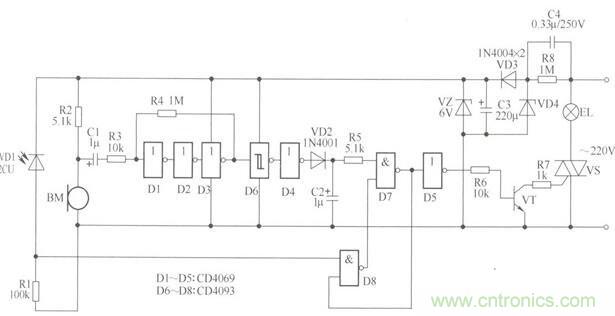

照明電路— 聲光控自動照明燈電路

這是一種智能燈具
，能夠隻在夜晚有人時才自動開燈
，人走後即自動關燈，既滿足了照明的需要
，又最大限度地節約了電能。電路如圖10所示
，主要元器件使用了數字集成電路，簡化了電路結構，提高了工作可靠性。

電路工作原理如下：

（1）光敏二極管VD1等組成光控電路。白天由於環境光很亮
，VD1導通
，D8輸出低電平封閉了與非門D7，照明燈泡EL不亮。夜晚VD1截止
，D8輸出高電平開啟了與非門D7，燈泡EL亮或不亮取決於聲控電路。

（2）駐極體話筒BM等組成聲控電路。沒有行人時燈泡EL不亮。當有行人接近時，行人的腳步聲或講話聲由話筒BM接收、D1～D3放大、D6整形、D4倒相後，經過與非門D7使開關管VT和雙向晶閘管VS導通，照明燈EL點亮。

（3）VD2、C2等組成延時電路。當聲音信號消失後，由於延時電路的作用
，照明燈EL將繼續點亮數十秒後才關閉。

（4）與非門D7輸出端的信號又回送至光控門D8，在燈泡EL點亮時封閉光控電路信號，這樣即使本燈的燈光照射到光敏二極管VD1上
，係統也不會誤認為是白天而造成照明燈剛點亮就立即關閉。

該燈電路可以安放在燈座中
，外表隻留感光孔和感聲孔，如圖10所示組成一個整體，特別適合安裝在樓梯、走廊等公共場所。
